23. Конструкции неразъемных контактов.
Такие контакты служат для соединения неподвижных токоведущих деталей шин, кабелей и проводов.Служат для присоединения аппарата к источнику энергии или к нагрузке. Контакты соединяются с помощью либо болтов (разборные соединения), либо горячей или холодной сварки.
При болтовом соединении медные шины перед сборкой тщательно зачищаются от оксидов и смазываются техническим вазелином. После сборки места стыков между шинами покрываются влагостойким лаком или краской. При этом уменьшается переходное сопротивление и повышается его стабильность во времени.
Покрытие соприкасающихся поверхностей контактов оловом (лужение) несколько увеличивает начальное переходное сопротивление, но благодаря пластичности олова увеличивает количество площадок смятия и переходное сопротивление становится более стабильным.
В болтовом шинном соединении при КЗ токоведущий проводник нагревается до температуры 200—300 °С.
Стягивающие стальные болты нагреваются в основном за счет теплопроводности, так как ток через болты практически не проходит. Температура болтов обычно не превосходит 20 % температуры шин. Температурный коэффициент расширения у меди и алюминия значительно выше, чем у стали, поэтому шины, увеличиваясь по толщине больше, чем удлиняются болты, растягивают их. При этом деформация болтов может перейти за пределы упругости. Тогда после отключения цепи и остывания контакта из-за вытягивания болтов нажатие в контактах уменьшится, что приведет к увеличению сопротивления, сильному -нагреву и последующему разрушению.
Подвижные неразмыкающиеся контактные соединения. Такие соединения используются либо для передачи тока с подвижного контакта на неподвижный, либо при небольшом перемещении неподвижного контакта под действием подвижного.
Н
аиболее
простым соединением такого типа является
гибкая связь. Неподвижный контакт
крепится
к каркасу аппарата на изоляционной
подкладке. Подвижный контакт
вращается
относительно точки,
расположенной
на контактном рычаге.
Гибкая
связь соединяет подвижный контакт
с
выводом аппарата.
Для
получения необходимой эластичности
гибкая связь изготовляется из медной
ленты толщиной 0,1*10-3
м и менее или из многожильного жгута,
сплетенного из медных жил (0,1-10~3
м и менее). При наличии резких перегибов
гибкая связь быстро разрушается.
При больших ходах подвижных контактов длина гибкой связи получается значительной, а ее надежность уменьшается. Поэтому она применяется при перемещениях подвижного элемента не более 0,25 м.

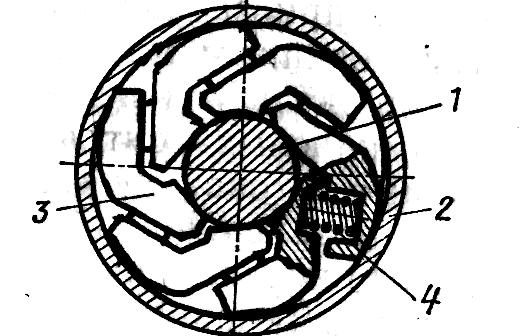

При больших ходах и больших номинальных токах применяются контактные соединения в виде скользящих и роликовых токосъемов. Подвижный контакт 1 скользящего токосъема выполнен в виде стержня круглого сечения. Цилиндрическая обойма 2 соединяется с неподвиждым выводом аппарата. Соединение контакта 1 и обоймы 2 осуществляется пальцами (ламелями) 3. Контактное нажатие создается пружинами 4. Подвижный контакт имеет возможность перемещаться поступательно. Неподвижный контакт имеет поверхность касания в виде плоскости, подвижный — в виде цилиндрической поверхности. Контактирование осуществляется по линии, отчего контакт называется линейным.

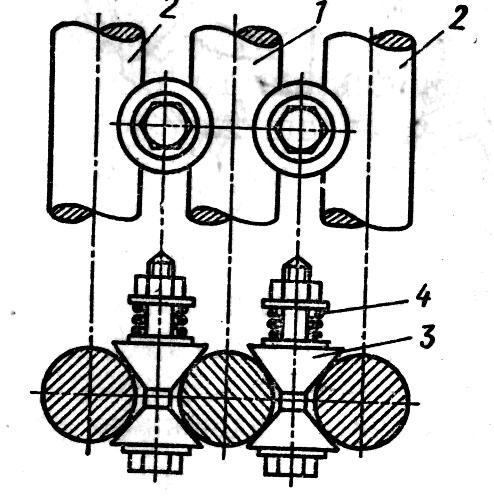

Недостатком скользящего токосъема является большая сила трения, которая требует значительной мощности приводного механизма. Сила трения уменьшается при роликовом контакте. Подвижный контакт 1 роликового токосъема выполнен в виде стержня круглого сечения и имеет поступательное движение. Токосъемные стержни 2 также имеют круглое сечение и соединены с выводом аппарата. Соединение стержня 1 и стержней 2 осуществляется с помощью конусных роликов 3, которые катятся по поверхности стержней 1 и 2. Контактное нажатие создается пружинами 4.
Число роликов зависит от номинального тока и тока КЗ. Этот контакт для своего перемещения требует небольших усилий и широко применяется в современной аппаратуре высокого напряжения.
