11. Обмотки электромагнитов постоянного тока (расчет).
В результате расчета магнитной цепи определяется необходимая МДС обмотки. Обмотка должна быть рассчитана таким образом, чтобы, с одной стороны, обеспечить требуемую МДС, а с другой — чтобы ее максимальная температура не превышала допустимой для используемого класса изоляции.
В зависимости от способа включения различают обмотки напряжения и обмотки тока. В первом случае напряжение, приложенное к обмотке, постоянно по своему действующему значению. Во втором — сопротивление обмотки электромагнита намного меньше сопротивления остальной части цепи, которым и определяется неизменное значение тока.

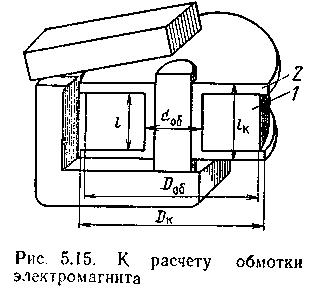

Расчет обмотки электромагнита постоянного тока. На рис. 5.15 показаны магнитопровод и катушка электромагнита. Обмотка 1 катушки выполняется изолированным проводом, который наматывается на каркас 2. Катушки могут быть и бескаркасными. В этом случае витки обмотки скрепляются ленточной или листовой изоляцией либо заливочным компаундом.

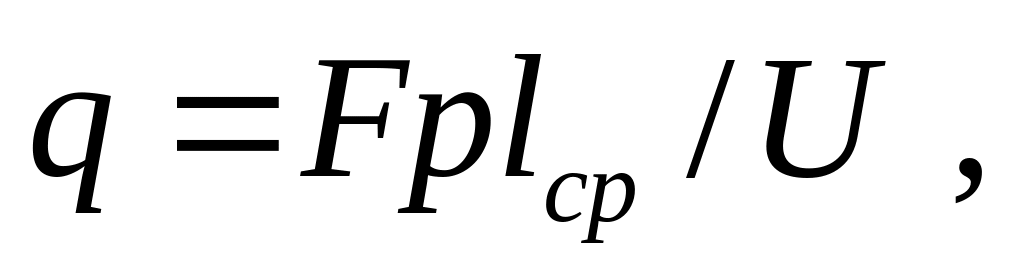

Для расчета обмотки напряжения должны быть заданы напряжение U и МДС. Сечение обмоточного провода q находим исходя из потребной МДС:
Для расчета обмотки тока исходными параметрами являются МДС и ток цепи IНОМ. Число витков обмотки находится из выражения
где р — удельное сопротивление;
-
средняя

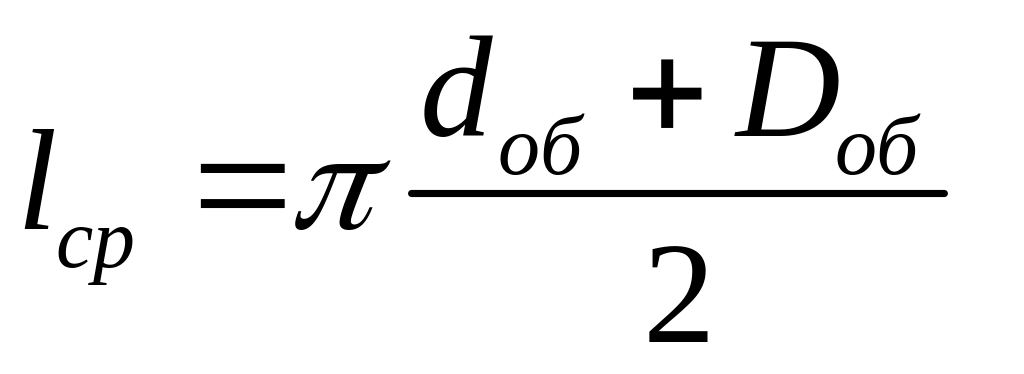

длина витка (см.рис.5.15); R
—
сопротивление обмотки,
равное plсрW/q.
При неизменной средней длине витка lср и заданном р МДС определяется произведением Uq. Если при неизменном напряжении и средней длине витка требуется увеличить МДС, то необходимо взять провод большего сечения. При этом обмотка будет иметь меньшее число витков. Ток в обмотке возрастет, так как сопротивление ее уменьшится за счет уменьшения числа витков и увеличения сечения провода.
По найденному сечению с помощью таблиц сортаментов находится ближайший стандартный диаметр провода.
Мощность,

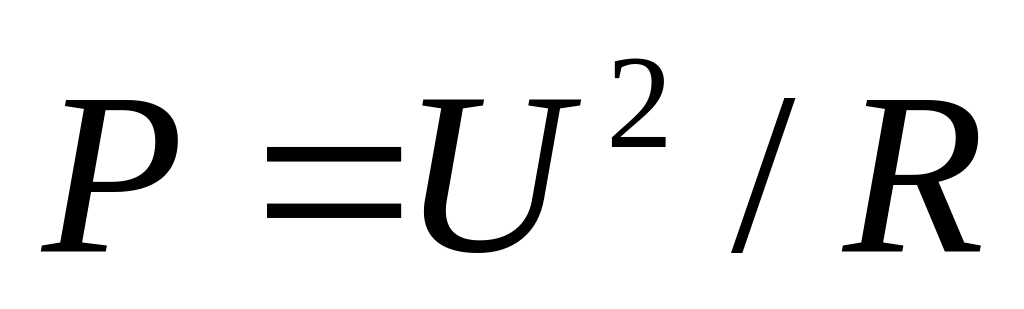

выделяющаяся в обмотке в виде тепла
.
Число витков обмотки при заданном сечении катушки Q06 определяется коэффициентом заполнения по меди fм:
где
Qоб
— сечение обмотки по меди;
wq — площадь, занижаемая медью обмотки.
Число витков W=fM Qоб/q.
12. Динамика электромагнита постоянного тока: изменение тока в обмотке при включении.
Время срабатывания электромагнита — это время с момента подачи напряжения на обмотку до момента остановки якоря:
где
tтр
— время трогания, представляющее собой
время с начала подачи напряжения до
начала движения якоря; tдв
— время движения, т. е. время перемещения
якоря из положения при зазоре бн
до положения при зазоре бк,
После
включения цепи напряжение источника
уравновешивается активным падением

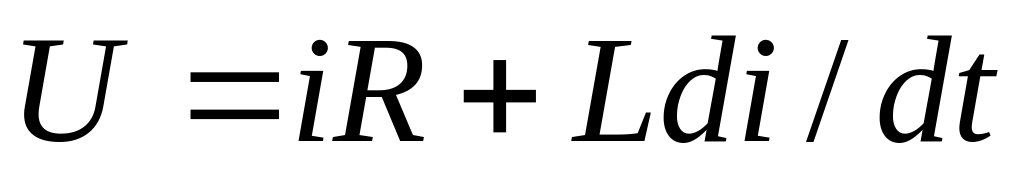

напряжения и противоЭДС обмотки:
Так как в
начальном положении якоря рабочий зазор
относительно велик, то магнитную цепь
можно считать ненасыщенной, а индуктивность
обмотки — постоянной. Поскольку Ф=Li
и
L=const:
Решение этого уравнения имеет вид
,

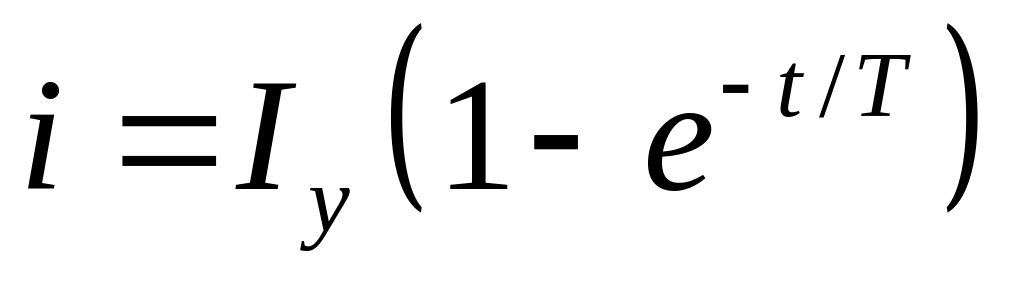

где Iy=U/R — установившееся значение тока; T=L/R — постоянная времени цепи.
Ток обмотки, при котором начинается движение якоря, называется током трогания tTP, а время нарастания тока от нуля до iTP — временем трогания tTP.
Для момента

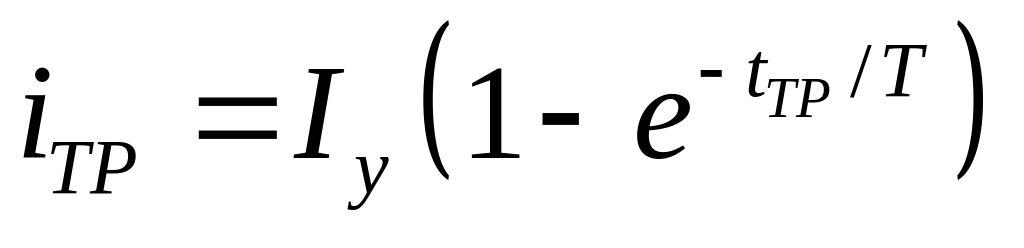

трогания можно записать,
.
Получим
.

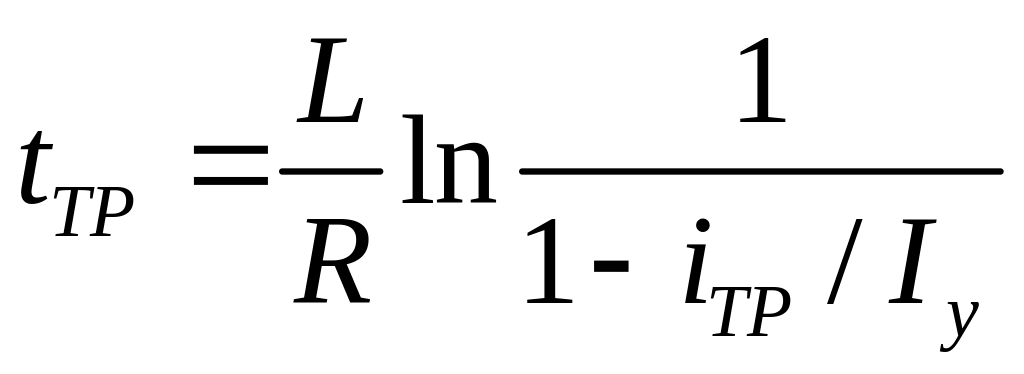

Время трогания пропорционально постоянной времени Т и зависит от отношения tTP/Iy, увеличиваясь с приближением этого отношения к единице.
К
ак
только начинается движение якоря (точка
а
на
рис. 5.21), зазор уменьшается и его магнитная
проводимость
и индуктивность обмотки увеличиваются,
поскольку L=w2
.
Так как при движении якоря индуктивность
изменяется, то
.
При движении
якоря dL/dt>0,
поэтому
i
и
di/dt
начинают
уменьшаться, поскольку сумма всех
слагаемых равна неизменному значению
напряжения источника U.
Зависимость

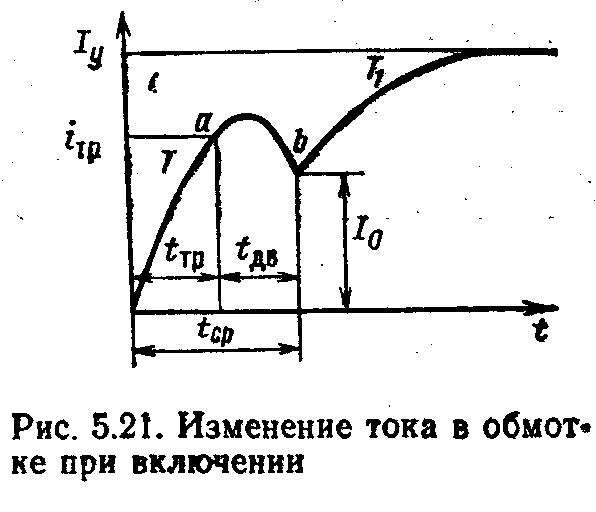

тока от времени показана на рис. 5.21. Чем
больше скорость движения якоря, тем
больше спад тока. В точке Ь,
соответствующей
крайнему положению якоря, уменьшение
тока прекращается. Далее ток меняется
по закону
где
Tl = LK/RK — постоянная времени при б=би.Начало движения якоря имеет место при iтр<Iу (рис. 5.21). При движении якоря ток вначале еще немного нарастает, а затем падает до значения, меньшего Iтр. Таким образом, во время движения якоря, когда зазор меняется от начального бн до конечного 6К, ток в обмотке значительно меньше установившегося значения Iу. Поэтому и сила тяги, развиваемая электромагнитом в динамике, значительно меньше, чем в статике при Iy=const.
