63. Отделители и короткозамыкатели: назначение, конструкция.

Короткозамыкатель – автоматически включающийся разъединитель, предназначенный для создания искусственного КЗ по сигналу релейной защиты. Привод короткозамыкателя имеет пружину, которая обеспечивает включение заземленного ножа на неподвижный контакт, находящийся под напряжением. Импульс для работы привода подается релейной защитой, отключение проводится вручную. При включении короткозамыкателя во избежание возникновения дуги, необходима большая скорость движения ножа; 0,4 – 0,5 с – время включения короткозамыкателя.

Отделитель – короткозамыкатель, который быстро отключает обесточенную цепь после команды на его привод.

Недостаток: большое время отключения. Включение отделителя производится вручную.

Отделители при нормальной работе схемы замкнуты.

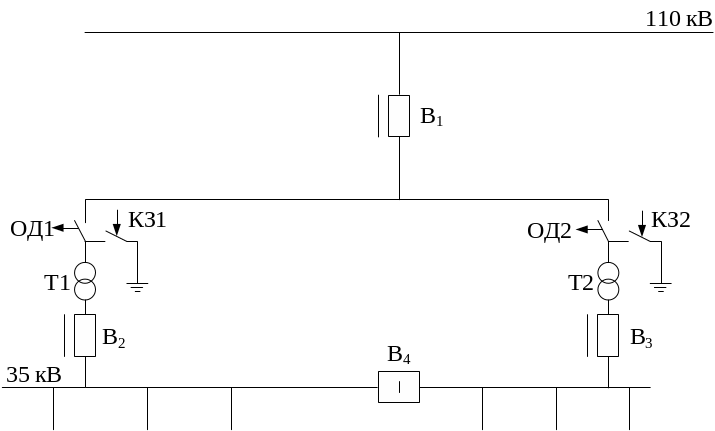

Аварийная ситуация: утечка масла на Т1. по сигналу релейной защиты включается короткозамыкатель КЗ1 и в цепи возникает искусственное короткое замыкание, соответственно при токе КЗ происходит отключение. Выключатель В1 и оба трансформатора обесточились. По сигналу релейной защиты Т1 отключает выключатель В2 и с некоторой выдержкой времени ОД1. Режим искусственного КЗ отключает от сети, поэтому снова включается В1. Потребители питаются через акционный выключатель В4 от Т2.

ОД+КЗ=В

64. Реакторы: назначение, конструкция.

Реактор – это эл. аппарат в виде катушки с неизменной индуктивностью для ограничения токов КЗ и поддержания напряжения на шинах при аварийном режиме. При прохождении тока КЗ между реакторами и внутри реактора создаются электродинамические силы, которые стремятся его разрушить. Механическая прочность

реактора хар-ся ударным током электродинамической стойкости.

Одним из основных параметров реактора является его индуктивность L. Для бетонных реакторов индуктивность м/б определена по формуле Корндорфера. Применение ферромагнитных магнитопроводов позволяет резко снизить размеры реактора. Однако при больших токах происходит насыщение магнитопроводов и уменьшение индуктивности, что уменьшает токоограничивающий эффект реактора. В связи с этим применение магнитопроводов в токоограничивающих реакторов не получило распространения. Реактор потребляет из сети также реактивную мощность, равную для трехфазного комплекта .

Основные параметры реактора: длит. номинальный ток I_ном.,р ,ток термической стойкости I_т, отнесенный к опред-му времени t_т, ном. напряжение U_ном, реактивное соприе x_р%, ток динамической стойкости i_уд.

Конструкция: Наиболее распр-ны бетонные реакторы. 3-х фазный комплект таких реакторов состоит из многожильного провода соответствующего сечения намотаны катушки реакторов A,B,C. Заливкой в специальные формы получаются бетонные вертикальные стойки – колонны, которые скрепляют между собой отдельные катушки. Торцы колонн имеют шпильки с изоляторами. При больших ном. токах (более 400 А) примен-ся несколько парал-ых ветвей. Для равномерного распр-ия тока по ветвям примен-ся транспозиция витков. Все витки ветвей д/б одинаково расп-ны относит-но оси реактора. В качестве обмоточного провода исп-ся многожильный медный или Al кабель большого сечения. Охлаждение реакторов естественное. В трехфазном комплекте наибольшему нагреву подверг-ся верхний реактор, поскольку подходящий снизу воздух уже подогрет реакторами, располож-ми ниже. Мощное магнитное поле реактора замыкается вокруг обмотки. Расст-ие между реакторами опред-тся высотой опорных изоляторов. В наиболее тяжелых условиях работают изоляторы верхнего реактора. В реакторах на большие токи электродинамические силы при вертикальной установке в аварийном режиме столь велики, что изоляторы не могут обеспечить необх-ую электродинамическую стойкость. В этих случаях приходится прибегать к горизонт-ой установке реакторов. Бетонные реакторы примен-ся в закрытых распред-ых устр-вах при напр-ии не выше 35 кВ. Недостатком их явл-ся большие габариты. Ведутся работа по устранению этого недостатка – применением соврем-ых изоляц-ых материалов.

При напряжении более 35 кВ и для установки на открытой части подстанций применяется реакторы в масляном исполнении. В стальной бак 1 с трансф-ым маслом погружена обмотка 2. Применение масла позволяет уменьшить изоляц-ые расст-ия м/у обмоткой и заземленными частями реактора и улучшить охл-ние обмотки за счет конвекции масла. В рез-те масса и габаритные размеры аппарата уменьш-тся. Выводы обмотки присоед-ются к контактам проходных изоляторов 4. В настоящее время разраб-ны тороидальные реакторы. Как и в магн. усилителях, обмотка такого реактора имеет тороидальную форму, но не сод-т магнитопровод. При такой форме обмотки внешнее поле рассеяния практически отсут-ет и нагрев бака не возникает. Тороидальные реакторы на напряжение 110 кВ и выше имеют более высокие технические и экономические показатели масляного реактора.
