58. Баковые масляные выключатели: устройство, гашение дуги без использования и с дугогасительными камерами.

Выключатель имеет 1 бак, в котором находятся контакты всех 3-х баз, масло служит для гашения дуги и изоляции токоведущих частей.

ВМБ – 10/630 (Uном/Iном)

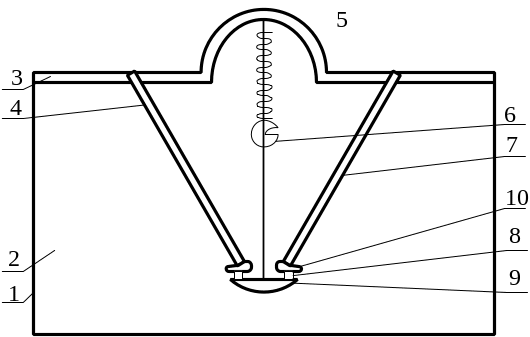

Стальной бак 1 подвешен плитой к чугунной крышке 3, через крышку проходит 6 фарфоровых изоляторов, на нижних концах токоведущих стержней которых закреплены контакты 7, а подвижные контакты 8 находятся на траверсе 9 (контактный мост). Движение им передаётся с помощью изолированной тяги от приводного механизма, расположенного под крышкой выключателя (пружина), во включенном положении траверса поднята и контактный мост замыкает цепь между неподвижными контактами, при этом отключении пружина 5 сжата. Выключатель во включенном положении удерживается защёлкой привода 6, при отключении (ручном или автоматическом), освобождается защёлка и под действием пружины траверса быстро опускается вниз со скоростью 1,5 м/с. При этом образуется разрыв цепи в 2-х точках на каждом полюсе выключателя. Возникшие дуги разлагают и испаряют масло 2, образуется газопаровой пузырь (70% сероводорода). На стенках бака имеется защитное изоляционное покрытие. После гашения дуги газовый пузырь охлаждается, проходя через слой масла и выбрасывается наружу через газоотводную трубу. В данном выключателе нет специальных устройств для гашения дуги (выключатели на 6-10 кВ). Для наружных установок используют масляные выключатели с ДГК, напряжением 35 кВ и выше.

В ДГК должен быть один или несколько разрывов в зависимости от номинального напряжения. В ДГК с помощью изоляционных пластин и выхлопных отверстий создаются рабочие каналы, по которым происходит движение масла и газов (дутьё). В зависимости от расположения каналов различают ДГК с поперечным и продольным дутьём. ДГК 9 подвижная и прикреплена к нижней части штанги из изолированного материала. При отключении штанга опускается вниз вместе с ДГК, в результате чего образуется 2 разрыва и загорается дуга. Давление в ДГК возрастает и открываются выхлопные отверстия, т.е. создаётся дутьё, которое обеспечивает гашение дуги. В ДГК так же используется масло для гашения дуги. После гашения дуги продолжается разложение масла, выходящего из камеры, проходит через слой масла и охлаждается. Выключатель готов к работе.

59. Маломасляные выключатели: назначение масла, конструкция.

В маломас-ых выключателях с целью уменьшения габаритных размеров и массы изоляции в основном осущ-ется твердыми материалами. Широко распр-ены выключ-ли типа ВМП-10(выключ-ель масляный подвесного типа), предн.для работы при ном.напряжении 10 кВ. Контактная система, ДУ и устройство, превращ-ее вращат-ые движение рычагов в поступат-ое движение контактов, смонтированы в виде единого блока полюса 1. Этот блок с помощью опорных изоляторов 2 крепится к стальной раме 3. В верхней головке полюса 8 расположены подвижный контакт и механизм, в нижней 9 – неподвижный контакт. В раме установлены вал выключателя 5, отключ-ая пружина, пружинный буфер включ-ия и масляный буфер отключения 6. Вал 5 связан с выходным рычагом механизма полюса 7 с помощью прочной изоляционной тяги 4. При включ-ии изоляц-ой тяги 4 поворач-ет выходной рычаг полюса 7 против часовой стрелки и производит замыкание контактов. Отключ-ая пружина при этом растяг-ется, а пружинный буфер включ-ия сжимается. Этот буфер развивает большую силу на небольшом ходе, соот.ходу подвижного контакта в розетке, и создает необход-ую для гашения дуги скорость перемещ-ия подвижного контакта. Для огранич-ия давления при больших токах и создания необход-ого вблизи нулевого значения тока ДУ имеет воздушный буфер. Давление в ДУ достигает наиб.значения вблизи максим-го значения тока. Под действием этого давления масло сжимает воздух в буфере, в нем аккумулируется энергия. При приближение тока к нулю мощность в дуге и давление резко уменьшается. Энергия, которая скапливается в буфере, позволяет создать вблизи нуля тока такое давление, которое необходимо для гашения дуги. Под действием дуги, возник-ей при расхождении контактов, масло разлагается и образуются газы создают в камере давление. По сравнению с баковыми и воздушными маломасляные обладают след. преимуществами:

1) имеют меньшую массу и габаритные размеры при малом объеме масла.

2) ДУ всегда готово к работе независимо от наличия сжатого воздуха.

3) Осмотр и ремонт дугогасительных камер и контактов возможен без слива масла.

4) Путем применения унифицированных узлов выключатель довольно легко можно выполнить на напряжении до 500 кВ.

Недостатки:

1)они менее надежны в работе, чем баковые. Номин. ток отключения маломасляных выключателей ниже, чем у баковых.

2) Маломасл. выкл-ли, не допускают установки встроенных трансформаторов тока

Широко распр-ны в установках с напряжением 6-10кВ. При напряжении 35-220 кВ масляные выключатели будут вытесняться вакуумными и элегазовыми.
