46. Электромагнитное реле тока и напряжения: согласование характеристик, конструкция.

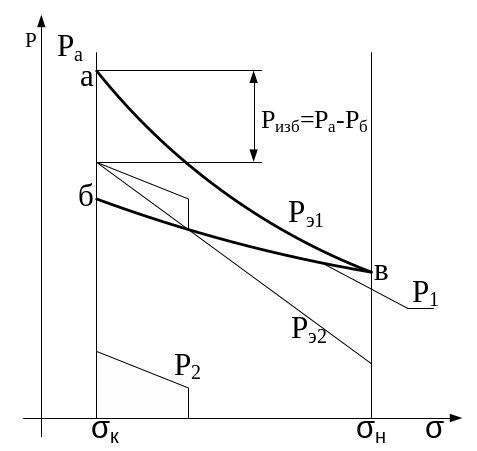

Согласование тяговых и противодействующих характеристик.
Противодействующее усилие создается возвратной P1 и контактными P2 пружинами, и меняется линейно с изменением величины зазора.
Для срабатывания реле
необходимо, чтобы тепловая характеристика
Pэ1
во всех точках хода якоря реле шла выше
суммарной противодействующей
характеристики. Для токового реле при
начальном зазоре
,
положение тяговой характеристики
зависит от величины тока. Срабатывание
реле определяется точкой в, для надежного
включения в обмотку реле подается ток
рабочий > тока трогания.
С ростом Кз тепловая характеристика поднимается, увеличивается ускорение якоря и сокращается полное время включении. Для того, чтобы устранить залипания якоря в магнитной системе создают конечный зазор, при котором тяговое усилие превышает противодействующее.
Для отключения реле тяговая характеристика Pэ2 должна идти ниже суммарной противодействующей характеристики. При этом усилие, развиваемое противодействующими пружинами > электромагнитного.
I=Iотп (точка б на графике).
47. Реле времени с механическим замедлением: пневматические, анкерные, моторные.
Реле с пневматическим замедлением и анкерным механизмом. В таких реле электромагнит постоянного или переменного тока воздействует на контактную систему через замедляющее устройство в виде пневматического демпфера или часового (анкерного) механизма. Выдержка времени меняется при регулировке этого устройства. Преимуществом такого реле является возможность питания как переменным, так и постоянным током и независимость от напряжения и частоты питания, температуры.
Пневматическое реле РВП, применяемое в схемах электропривода металлорежущих станков и других механизмов. При срабатывании электромагнита колодка под действием пружины опускается и воздействует на микропереключатель. Колодка связана с резиновой диафрагмой пневматического замедлителя. Скорость движения колодки определяется сечением отверстия, через которое засасывается воздух в верхнюю полость замедлителя. Выдержка времени регулируется иглой, меняющей сечение этого отверстия. Контактная система срабатывает без выдержки времени.
Реле с пневматическим замедлением позволяет регулировать выдержку времени в диапазоне от 0,4 до 180 с с точностью ±10 %. Контактная система микропереключателя допускает длительный ток 3 А, ток отключения 0,21 А при переменном напряжении 380 В.
В замедлителях в виде анкерного механизма его пружина заводится под воздействием электромагнита. Контакты реле приходят в движение лишь после того, как связанный с ними анкерный механизм отсчитает определенное время установки.
Выдержка времени у этих реле регулируется в пределах от 7 до 17 с с точностью ±10 % установки. В реле имеются и нерегулируемые контакты, которые связаны с якорем электромагнита и используются в цепях, не требующих выдержки времени. Реле надежно работают при напряжении питания до 0,85Uном. Так как износостойкость анкерного механизма составляет всего 15000 срабатываний, такие реле не применяются при частых включениях.
Моторные реле. Для создания выдержки времени 20—30 мин используются так называемые моторные реле времени, в состав которых входит электродвигатель с заданной частотой вращения. Промышленностью выпускаются большие серии этих реле на выдержки времени от 1 с до 26 мин и с различным исполнением контактов. Для пуска реле подается напряжение на электромагнит и двигатель. С помощью рычага электромагнит без выдержки времени включает муфту и замыкает выходной контакт. Через муфту и зубчатую передачу двигатель начинает вращать диски с кулачками, воздействующими на промежуточные кулачки и выходные контакты. При соприкосновении кулачков последний поворачивается против часовой стрелки и дает возможность контактной пластине опуститься вниз под действием силы упругости. При этом контакт размыкается. При соприкосновении кулачков последний поворачивается и освобождает пластину, что вызывает замыкание контакта. Выдержка времени работы контактов регулируется путем изменения начального положения дисков. При снятии напряжения с реле диски поворачиваются в начальное положение с помощью спиральной возвратной пружины.
Точность работы реле ±5 с. Реле позволяет устанавливать различную выдержку времени в пяти независимых цепях. Выходные контакты реле допускают длительный ток 10 А и при переменном токе могут отключать нагрузку мощностью 800 В-А при напряжении 220 В и 100 Вт при том же напряжении и индуктивной нагрузке постоянного тока. Допустимые колебания напряжения составляют (0,9-М,12) Uном, износостойкость не менее 1000 циклов. Время возврата не более 1 с.
