43. Электромеханические реле. Классификация и основные характеристики.
Виды реле:
Реле времени с электромеханическим замедлением
Реле с пневматическими замедлением и анкерным механизмом.
Моторные реле.
Общими требованиями для электромеханических реле времени являются:
а) стабильность выдержки времени при колебаниях напряжения, частоты питания, температуры окружающей среды и воздействии других факторов;
б) малые потребляемая мощность, масса и габариты. Возврат реле в исходное положение происходит, как правило, при его обесточивании. Поэтому коэффициент возврата может быть очень низким.
В зависимости от назначения к реле времени предъявляются различные специфические требования. Для схем автоматического управления электроприводом при большой частоте включений требуются реле с высокой механической износостойкостью — до (5н-10)-106 срабатываний. Требуемые выдержки времени находятся в пределах 0,25—10 с. К этим реле не предъявляются требования относительно высокой стабильности выдержки времени. Разброс времени срабатывания может достигать 10 %. Реле должны работать в производственных условиях при наличии интенсивных механических воздействий.
44. Электромеханические реле времени с электромагнитным замедлением: устройство, влияние различных факторов, схемы включения.

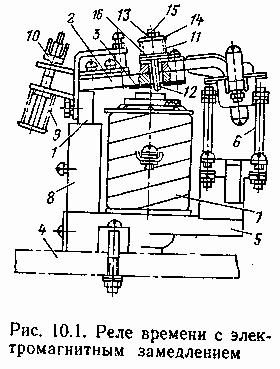

Устройство реле и влияние различных факторов на его работу. Конструкция реле с таким замедлением типа РЭВ-800 (рис. 10.1) содержит П-образный магнито-провод 1 и якорь 2 с немагнитной прокладкой 3. Магнито-провод укрепляется на плите 4 с помощью литого алюминиевого цоколя 5, на котором устанавливается контактная система 6.
На магнитопроводе установлена намагничивающая обмотка 7 и короткозамкнутая обмотка в виде овальной гильзы 8. Усилие возвратной пружины 9 изменяется с помощью регулировочной гайки 10, которая фиксируется шплинтом.
Для получения большой выдержки времени при отпускании необходима высокая магнитная проводимость рабочего и паразитного зазоров в замкнутом состоянии магнитной системы. С этой целью все соприкасающиеся детали магнитопровода и якоря тщательно шлифуются. Литой алюминиевый цоколь создает дополнительный коротко-замкнутый виток, увеличивающий выдержку времени.
Чем меньше коэрцитивная сила магнитного материала при заданных размерах магнитной цепи и магнитной проводимости рабочего зазора, тем ниже остаточная индукция, а следовательно, и остаточный поток. При этом возрастает наибольшая выдержка времени, которая может быть получена от реле. Применение стали с низким значением Hс позволяет увеличить выдержку времени.
Можно показать, что для получения большой выдержки времени материал магнитопровода должен иметь высокую магнитную проницаемость на ненасыщенном участке кривой намагничивания.
45. Зависимость коэффициента возврата электромеханических реле от различных факторов.
Электромагнитное усилие величины магнитного зазора
,
где k1
- конструктивный фактор, S
– площадь зазора.
Для отпускания реле необходимо так уменьшить ток, чтобы электромагнитное усилие стало равным
Где, kв - коэффициент возврата.
Ризб>0, kв <1 ,всегда.

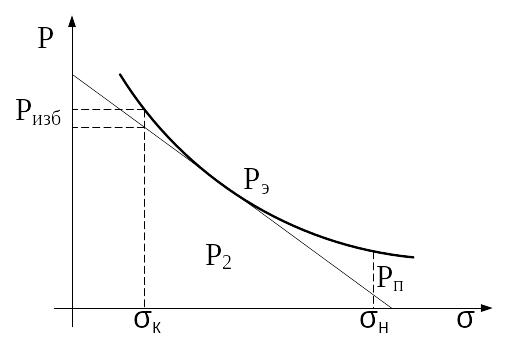

Для увеличения коэффициента возврата необходимо максимально сблизить тяговую и противодействующую характеристики с целью уменьшения Ризб.
В реле, как правило, основное противодействующее усилие создается возвратной пружиной, для получения высокого коэффициента возврата противодействующая характеристика должна быть такой же нелинейной как и тяговая. Добиться этого можно применяя несколько пружин, но это снижает надежность такого реле. При 1 пружине ее выбирают с наибольшей жесткостью, чтобы противодействующая характеристика совпадала с касательной, проведенной к тяговой характеристике при зазоре номинальном. В этом случае Ризб будет минимальным, а kв -максимальным.
Большими возможностями согласования характеристик обладает электромагнитная система с поворотным движением якоря. Якорь Г-образной формы выполнен из тонкой электротехнической стали, при малом рабочем зазоре он насыщается, благодаря чему Ризб уменьшается, а kв возрастает. На kв реле оказывает трение перемещающихся деталей электромагнита и гистерезис материала магнитопровода. Трение является дополнительным усилием сопротивления и вызывает увеличение тока трогания, так же уменьшается усилие возвратной пружины, следовательно, ток отпускания и коэффициент возврата уменьшаются. Чтобы трение меньше сказывалось на kв, усилие противодействующей пружины должно превышать силы трения. Минимальное реле контролирует уменьшение входного параметра. Например, минимальное реле напряжения отключает установку при снижении напряжения ниже допустимого, соответственно, создается kв и Uв ,при котором якорь притягивается. Uср - напряжение, при котором происходит отпускание якоря.
>1
