41. Автоматические выключатели: классификация, принципиальная схема.

Классификация выключателей: Выключатели могут быть классифицированы по методу гашения дуги, виду изо­ляции токоведущих частей между собой и на землю, прин­ципам, заложенным в конструкцию дугогасительного уст­ройства.

В масляных выключателях дуга, образующаяся между контактами, горит в трансформаторном масле. Под дейст­вием энергии дуги масло разлагается и образующиеся га­зы и пары используются для ее гашения. В зависимости от способа изоляции токоведущих частей различают баковые выключатели и маломасляные. В первых токоведущие ча­сти изолируются между собой и от земли с помощью масла, находящегося в стальном баке, соединенном с землей. В ма­ломасляных выключателях изоляция токоведущих частей от земли и между собой производится с помощью твердых диэлектриков и масла.

В воздушном выключателе в качестве гасящей среды ис­пользуется сжатый воздух, находящийся в баке под дав­лением 1—5 МПа. При отключении сжатый воздух из бака подается в дугогасительное устройство. Дуга, образующая­ся в камере дугогасительного устройства (ДУ), обдувается интенсивным потоком воздуха, выходящим в атмосферу. Изоляция токоведущих частей между собой осуществляет­ся с помощью твердых диэлектриков и воздуха. В элегазовых выключателях гашение дуги осуществляется за счет охлаждения ее двигающимся с большой скоростью элегазом (шестифтористой серой SF₆), который используется и как изолирующая среда.

Электромагнитные выключатели по своему принципу аналогичны контакторам постоянного тока с лабиринтно-щелевой камерой . Гашение дуги происходит за счет увеличения сопротивления дуги вследствие ее ин­тенсивного удлинения и охлаждения.

В вакуумных выключателях контакты расходятся под вакуумом (давление равно 10⁴ Па). Возникающая при расхождении контактов дуга быстро гаснет благодаря ин­тенсивной диффузии зарядов в вакууме.

42. Тепловые реле: принцип действия, зависимость тока срабатывания от температуры окружающей среды.

Времятоковая характеристика теплового реле.

П ри номинальном токе допустимая длительность его протекания стремится к бесконечности. Чем выше перегрузки, тем ниже его длительность. Для защиты электрооборудования от токовых перегрузок применяют тепловые реле с биметаллическим элементом, который состоит из 2-х пластин с различным коэффициентом линейного расширения 2. пластины жестко скреплены сваркой, если такой элемент неподвижно закрепить и нагреть, то произойдет его изгиб с элементом, с коэффициентом < . Максимальный прогиб элемента:

>

- суммарная толщина биметаллического элемента,

- температура, превышающая температуру окружающей среды,

- длина

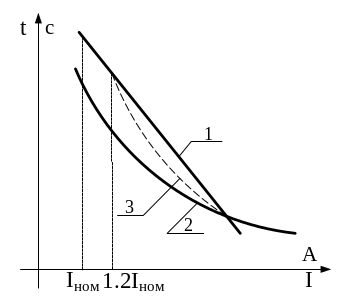

1. времятоковая характеристика защищаемого объекта,

2. времятоковая характеристика при I_ном

3. времятоковая характеристика при I_ном, превышающем 20%.

Температура биметаллического элемента зависит от темп окружающей среды, с ростом которой ток срабатывания уменьшается.

,

- конструктивный фактор, зависящий от размеров, коэффициент теплоотдачи биметаллического элемента.

При температуре отличной от номинальной, ток срабатывания равен:

,

.
