33. Способы гашения электрической дуги: механическое растягивание, в продольных щелях, воздушных дутьем.
Механическое растягивание:
Для погашения дуги,
ее необходимо растянуть на большую
длину
.
осуществляется
расхождением контактов с определенной
скоростью. При этом дуга приобретает
скорость в направлении своей оси
.
Время гашения дуги:
.
При механическом растягивании опорные
точки дуги стоят неподвижно на электродах.
Это приводит к их сильному обгоранию.
Для уменьшения нужно обеспечить большие
скорости расхождения контактов, что
требует мощных отключающих пружин.
Малые градиенты напряжения в дуге
обуславливают большую
.
Пример:
при токе 600А и напряжении 220В
.
Гашение дуги путем механического растягивания применяется при малых токах, до 1 кА.
Гашение дуги в продольных щелях.
Продольной называется щель, ось которой совпадает с осью ствола дуги. Такая щель образуется двумя изоляционными пластинами.
Для рис. I: верхняя часть камеры: между точками 1 и 2 имеется прямая продольная щель 3 с плоскопараллельными стенками.
II: в камере несколько прямых параллельных щелей. Применяют при отключении больших токов.
III: камера с одной продольной щелью, имеющей извилистую форму. Камера для гашения. Камера ребер способствует повышению напряжения на дуге.
IV: в камере продольная щель с рядом ребер и уширений, за счет которых растет продольный градиент напряжения.

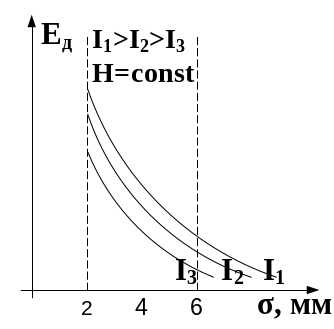

С точки зрения особенности движения дуги различают щели узкие и широкие. Широкой называют щель, ширина которой значительно больше диаметра дуги (> 6 мм). Узкая щель от 1 до 4 мм. В широких щелях движение дуги мало стеснено стенками. Сечение ее ствола не деформировано. Качественно все явления происходят, как и в открытой горящей дуге. В узких щелях условия охлаждения дуги резко изменены.
в широкой щели
в открытой щели
в узкой щели

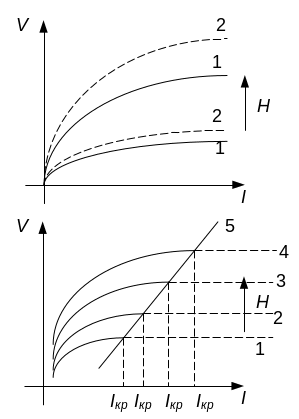

В начале с ростом тока скорость движения дуги растет. Далее явление носит неустойчивый характер. Дуга либо движется с какой-то скоростью , либо ее скорость падает до нуля. В более узких щелях и при меньших напряженностях магнитного поля неустойчивое движение вплоть до установки наблюдается при меньших токах. Величину тока, при которой наступает неустойчивое движение дуги, называют критической.
Кривая 5 отделяет
области, где дуга не останавливается,
от тех областей, где имеется ее остановка.
Причина остановки – тепловые явления
у стенок камеры. В узкой щели дуга
деформирована и прижата к стенкам
камеры. С ростом тока энергия, выделяемая
в дуге, примерно пропорциональна квадрату
тока
,
а скорость движения – произведению
тока на напряженность
.
Следовательно, при неизменной напряженности
с ростом тока происходит возрастающее
нагревание стенок и появление на них
проводящих мостиков из металла.
Следовательно, дуга может остановиться.
Остановке дуги способствует газогенерация
из стенок камеры. Выделение газа и
испарение влаги происходит под действием
высокой температуры дуги и создает
местное повышение давление в щели и
возрастание сопротивления движения
дуги. Следовательно, снижению скорости.
А это приводит к еще большему разогреву
стенок и торможению дуги вплоть до ее
остановки. Поэтому гигроскопичность
материала, наличие в нем легкоиспаряющихся
компонентов, а также шероховатость
поверхности не позволяет использовать
их в камере с узкими щелями.
Зависимость скорости движения дуги от ширины щели.
Н1>H2>H3
I=const
В очень широких щелях ( I ) скорость дуги практически не зависит от ширины щели. По мере сужения щели при неизменных токе и напряженности магнитного поля несколько возрастает. Оставаясь широкой, щель все же ограничивает возможность сворачивания дуги в спираль и расщепления ее на параллельные волокна. Это и приводит к некоторому возрастанию скорости движения дуги.
В узких щелях ( II ) дуга
выталкивает столб воздуха, находящегося
впереди, и засасывает столб воздуха
позади нее. В узкой щели воздуха меньше
и меньше сопротивление движению дуги.
Скорость возрастает с уменьшением щели:
,
к=0,63-0,9 для
мм.
Одновременно с уменьшением ширины дуги возрастает сопротивление дуги и тепловые явления у стенок камеры. При скорости больше критической, скорость дуги падает вплоть до ее остановки ( III ). Начальная часть характеризует не состояние дуги, а проводящего мостика, образующегося на поверхности камеры.
Наименьший градиент напряжения получается в открытой неподвижной дуге и возрастает с уменьшением щели.
Повышение градиента напряжения находится в узких щелях.
Гашение дуги воздушным дутьем.
Так же используется в высоковольтных выключателях переменного тока.
Дуга, образующаяся между контактами, обдувается вдоль или поперек потоками воздуха под определенным давлением. Перемещающийся с большой скоростью поток воздуха удаляет из зоны дуги нагретые ионизированные частицы, заменяя их охлажденными. Температура ствола дуги резко падает. Одновременно происходит и механическое разрушение ствола дуги. После гашения дуги, во избежании пробоя промежутка необходимо увеличивать расстояние между контактами, до величины определенной требованиями электрической прочности. Это достигается перемещением контактов (дополнительно, последовательно включенные контакты) и применение многократного разрыва.
По отношению к стволу дуги поток воздуха может быть поперечным, продольным и продольно-поперечным. По эффективности воздействия на дугу лучшие характеристики дают камеры поперечного дутья, но их работа связана с большим расходом воздуха.
