28. Особенности горения и гашения дуги переменного тока.

При переменном токе ток в дуге независимо от степени ионизации дугового промежутка, переходит через ноль каждый полупериод, т.е. каждый полупериод дуга зажигается и гаснет, следовательно необходимо создать условия, чтобы дуга гасла, т.е. при прохождении через ноль ток не увеличивался.

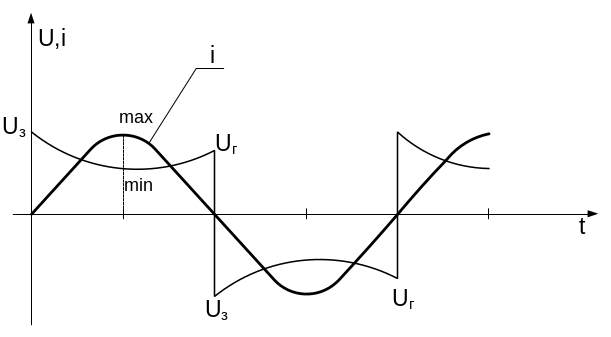

Кривые изменения напряжения и тока на дуговом промежутке на переменном токе.

В момент появления тока резко нарастает . С ростом тока напряжение на дуге падает и достигает минимального значения при максимальном токе, затем напряжение на дуге снова возрастает и достигает величины при исчезновении тока. зависит от амплитуды тока и при больших токах оно меньше. При переменном токе температура дуги является величиной переменной. Однако в момент перехода тока через ноль температура дуги не падает до нуля и остается довольно высокой.

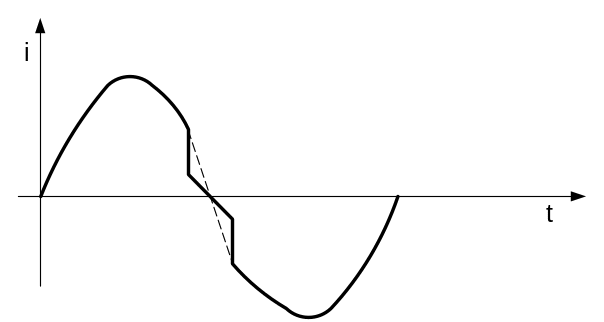

При переходе тока через ноль, ток в дуге меняется не по синусоидальному закону

Чуть раньше момента перехода тока через ноль, ток в дуге падает мгновенно почти до нуля, а затем после перехода через ноль, скачком снова достигает соответствующего значения.

Таким образом при переходе тока через ноль имеет место бестоковая пауза во время которой происходит интенсивная деионизация дугового промежутка. Чем больше промежуток будет деионизироваться, тем большее потребуется напряжение для его пробоя и повторного зажигания дуги.

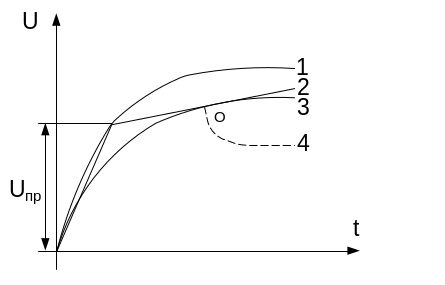

Если нарастание сопротивления промежутка, выраженное его пробивным напряжением

-1- будет опережать нарастание напряжения на дуговом промежутке -2-, то дуга погаснет при переходе тока через О.Если же нарастание сопротивления пойдет медленнее -3-, то в момент времени соответствующей точке О, произойдет повторное зажигание дуги.

29. Горение и гашение дуги переменного тока при отключении активной нагрузки.

На переменном токе не зависимо от степени ионизации дугового промежутка ток в дуге проходит через нуль каждый полупериод, т.е. дуга периодически гаснет и загорается вновь. Пусть контакты аппарата разошлись и м/у ними загорелась дуга. К концу полупериода из-за уменьшения тока и воздействия ДУ сопротивление дугового промежутка и напряжение на дуге увеличиваются. При подходе тока к нулю к дуге подводится малая мощность, температура ее уменьшается, что ведет к замедлению термической ионизации, с другой – способствует деионизации. Все это приводит к погасанию дуги. Напряжение, при котором дуга гаснет, называется напряжением или пиком гашения U_г. Резкий рост напряжения к концу полупериода ведет к тому, что ток в цепи обрывается до своего естественного прохождения через нуль. В процессе гашения дуги число заряженных частиц области дугового промежутка уменьшается, и его сопротивление после гашения дуги резко возрастает. При этом возрастает и электрическая прочность промежутка, т.е. напряжение, при котором происходит его электрический пробой.
