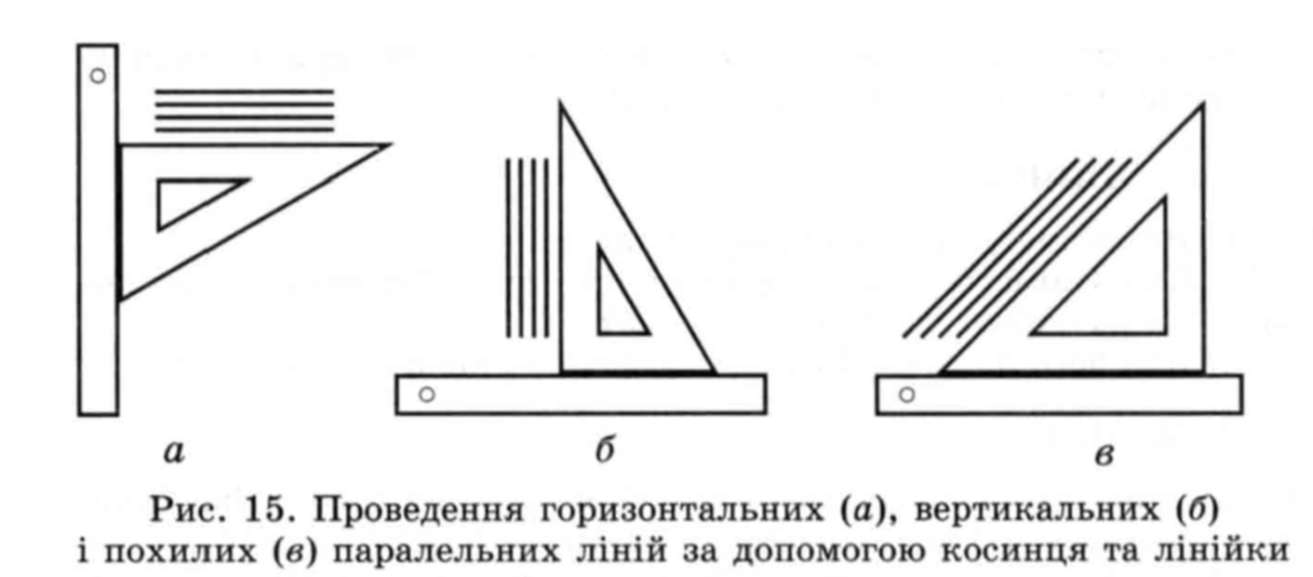

2. Приемы начертания параллельных: вертикальных, горизонтальных отрезков прямых.

Примерный ответ на билет №17

1. Соединение половины вида с половиной разреза.

Форма многих деталей не может быть выявлена только разрезом или видом . Выполнять же два изображения – вид и разрез –нерационально. Поэтому допускается соединять на одном изображении половину вида и половину разреза. При этом необходимо соблюдать следующие правила:

1) границей между видом и разрезом должна служить ось симметрии , тонкая штрихпунктирная линия;

2)разрез на чертеже располагают справа от оси симметрии или под ней;

3)на половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят;

4) размерные линии , относящиеся к элементу детали , вычерченному только до оси симметрии(например, отверстия), проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный .

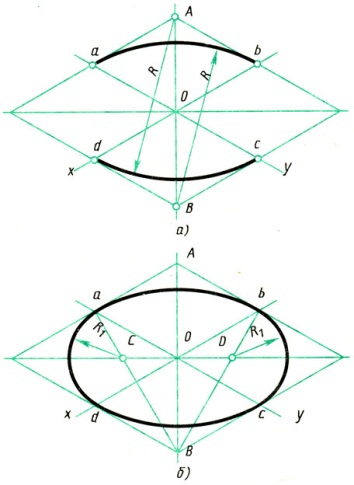

2. Построение овала.

- Строят ромб со стороной, равной диаметру изображаемой окружности (рис. 96, а). Для этого через точку О проводят изометрические оси х и у и на них от точки О откладывают отрезки, равные радиусу изображаемой окружности. Через точки a, w, с и d проводят прямые, параллельные осям; получают ромб. Большая ось овала располагается на большой диагонали ромба.

- Вписывают в ромб овал. Для этого из вершин тупых углов (точек А и В) описывают дуги радиусом R, равным расстоянию от вершины тупого угла (точек А и В) до точек a, b или с, d соответственно. Через точки В и а, В и b проводят прямые (рис. 96, б); пересечение этих прямых с большей диагональю ромба дает точки С и D, которые будут центрами малых дуг; радиус R₁ малых дуг равен Са (Db). Дугами этого радиуса сопрягают большие дуги овала. Так строят овал, лежащий в плоскости, перпендикулярной к оси z (овал 1 на рис. 95). Овалы, находящиеся в плоскостях, перпендикулярных к осям х (овал 3) и у (овал 2), строят так же, как овал 1., только построение овала 3 ведут на осях у и z (рис. 97, а), а овала 2 (см. рис. 95) - на осях х и z (рис. 97, б).

Примерный ответ на билет №18

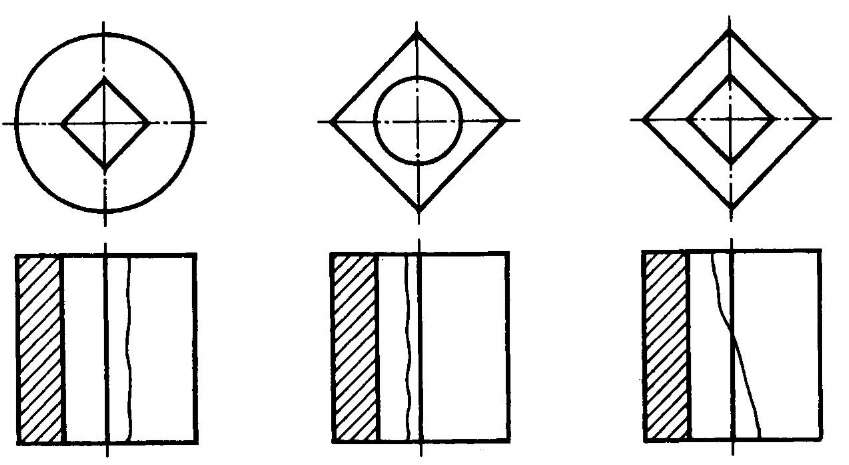

1.Соединение части вида и части разреза

Форма многих деталей не всегда может быть выявлена построением только видов, фрон­тального, горизонтального и профильного разрезов .

Если на черте­же с осью симметрии совпадает изображение ребра, то соеди­нять половину вида с половиной разреза нельзя. В этом случае соединяют часть вида и часть разреза так, чтобы на изображе­нии не исчезла линия контура .Границей между частью вида и частью разреза служит волнистая линия

3. Разъемные соединения деталей.

Соединения, многократно встречающиеся в механизмах машин, называют типовыми. ГОСТом определены формы, размеры и условные обозначения деталей, входящих в соединения. Стандартизация даёт возможность взаимозаменяемости деталей, т.е. детали, соответствующие стандартам, могут быть заменены аналогичными. (Примеры: лампочка, перегоревшая в люстре, заменяется на новую; сломанная деталь в машине и т.д.)

Следовательно, детали в механизмах образуют соединения.

Соединения деталей разделяются на разъемные и неразъемные .К разъемным относятся такие соединения, которые могут быть разобраны без повреждения деталей. Наиболее распространёнными в машиностроении видами разъёмных соединений являются: резьбовые, шпоночные, шлицевые, клиновые, штифтовые.
