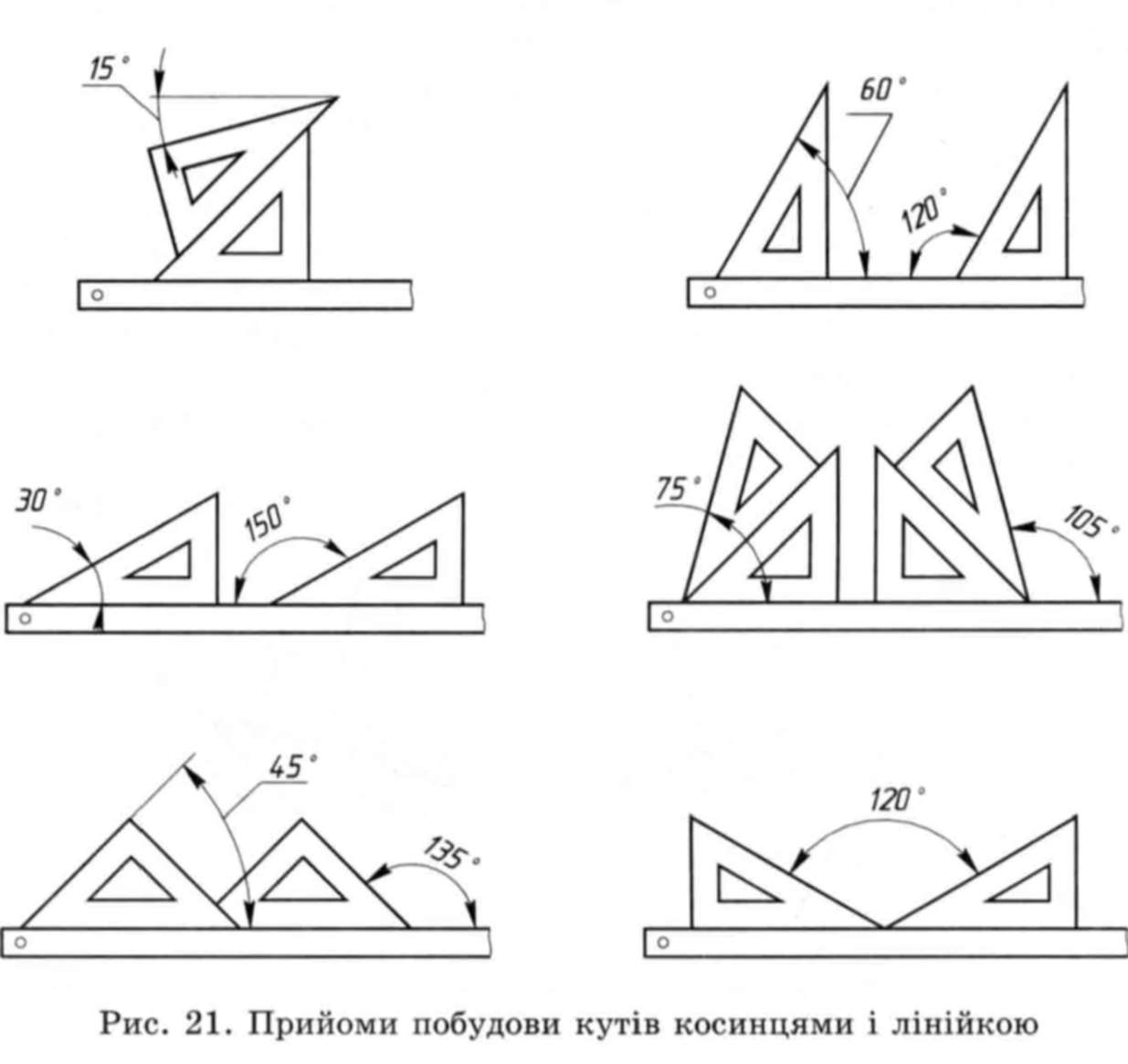

2. Построение различных углов с помощью угольников

Примерный ответ на билет №14

1. Профильный разрез

Разрез- это изображение предмета, мысленно рассеченного плоскостью( или несколькими плоскостями ). На разрезе показывают то, что находиться в секущей плоскости и за ней. В случае когда секущая плоскость параллельна профильной плоскости проекции, вертикальный разрез называют профильным , он располагается на месте вида слева.

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают. В остальных случаях обозначают так же, как сечения разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

Разрез на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45граусов.

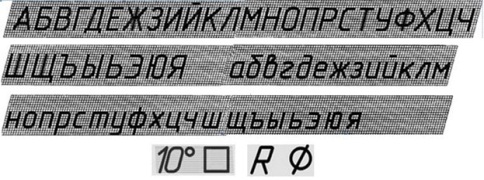

2. Условные знаки , используемые для передачи информации о форме изделия .

В целях сокращения количества изображений на чертеже установлен ряд условностей и упрощений, облегчающий их выполнение.

- радиус

- диаметр

- сторона квадратного элемента

- толщина детали

- длина детали

- Если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например , запись на чертеже

« 3 отв. 10» означает , что в детали имеются три одинаковых отверстия диаметром 10мм

- Чтобы сделать короче изображение длинной детали , не меняя масштаба, применяют разрыв, используя для этого сплошные волнистые линии.

Примерный ответ на билет №15

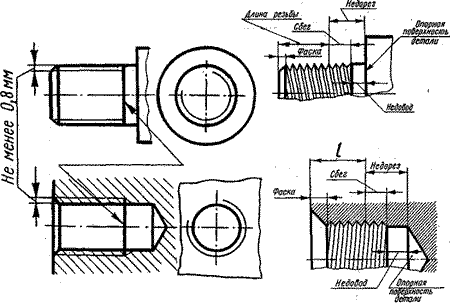

1. Изображение и обозначение резьбы на чертеже.

Многие детали имеют резьбу, которая служит для их соединения. С помощью резьбы осуществляют также передачу движения. Наиболее распространена метрическая резьба, имеющая треугольный профиль . Резьба на чертежах изображается условно.

М24*2LH

М – резьба метрическая

42- наружный диаметр (d)

1,5мм- мелкий шаг (p)

LH - левая резьба( направление указывают только для левой резьбы)

2. Типы линий чертежа как основные элементы графического языка.

Для изображения предметов на чертежах ГОСТ 2.303-68 устанавливает начертания и основные назначения линий (таблица 6).

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Толщина линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения.

Примерный ответ на билет №16

1.Виды ( основные, местные)

Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета. Изображение, полученное на фронтальной плоскости проекции , наз-ся видом спереди. Или главным.

Изображение на горизонтальной плоскости проекции наз-ся видом сверху.

Изображение на профильной плоскости проекции наз-ся видом слева.

Кол-во видов на чертеже должно быть наименьшим , но достаточным для полного выявления формы и размеров предмета .

В некоторых случаях на чертеже вместо полного вида можно применить ег7о часть . Это упрощает построение изображения предмета.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом .Его применяют в том случае , когда требуется показать форму и размеры отдельных элементов детали .

Местный вид может быть ограничен линией обрыва , осью симметрии и пр. Он может быть ограничен надписью .Распологают местный вид на свободном поле чертежа или в проекционной связи на свободном поле чертежа или в проекционной связи с другими изображениями.

Применение местного вида позволяет уменьшить объем графической работы, сэкономить место на поле чертежа.
