Примерный ответ на билет №11

1.Вынесенное сечение. Обозначение вынесенных сечений.

Сечения бывают вынесенные и наложенные . Вынесенные располагаются вне контура изображения детали на любом месте поля чертежа, наложенные- непосредственно на видах.

Вынесенные сечения предпочтительней так как не загромождают вид лишними линиями ..

Контур вынесенного сечения обводят сплошной толстой основной линией такой же толщины(S), как и линия, принятая для видимого контура изображения.

Если сечение вынесенное, то, как правило, проводят разомкнутую линию , два утолщенных штриха. Стрелками указывают направление взгляда. Их располагают у внешних контуров разомкнутой линии. С внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита.

Над сечением пишут те же буквы через тире. Если сечение представляет собой симметричную фигуру и расположено на продолжении линии сечения( штрихпунктирной), то стрелок и букв не наносят.

2.Построение перпендикуляра к отрезку прямой через точку, лежащую вне прямой

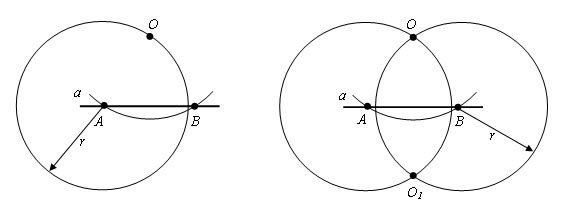

Точка O не лежит на прямой a. Из точки O проводим окружность некоторым радиусом r, таким чтобы окружность пересекала прямую a. Пусть A и B – точки пересечения окружности с прямой a.

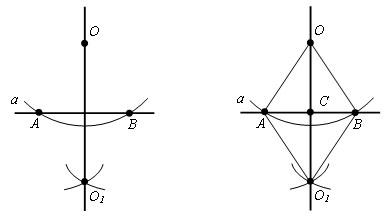

Проведем окружности тем же радиусом r с центрами в точках A и B. Пусть точка O1 – точка пресечения этих окружностей, лежащая в полуплоскости, отличной от той, в которой лежит точка O.

Примерный ответ на билет №12

1. Фронтальный разрез.

Разрез- это изображение предмета, мысленно рассеченного плоскостью( или несколькими плоскостями ).На разрезе показывают то, что находиться в секущей плоскости и за ней. Вертикальный разрез называют фронтальным , он располагается на месте главного вида .

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают. В остальных случаях обозначают так же, как сечения разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

Разрез на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45граусов.

2. Построение перпендикуляра к отрезку прямой через точку, лежащую на ней.

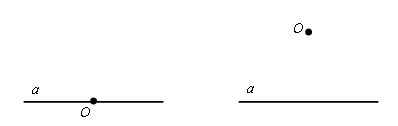

Через точку O провести прямую, перпендикулярную данной прямой a. Точка О не лежит на прямой a.

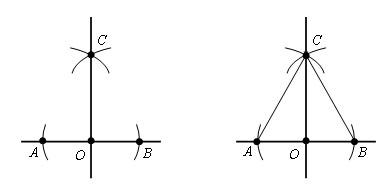

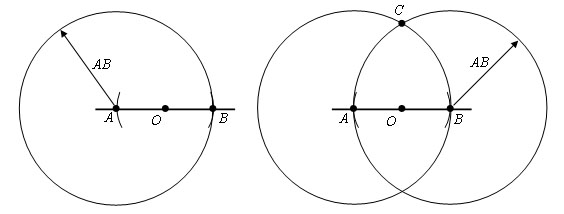

Проводим окружность с произвольным радиусом r с центром в точке O. Окружность пересекает прямую в точках A и B. Из точек A и B проводим окружности с радиусом AB. Пусть тоска С – точка пересечения этих окружностей. Искомая прямая проходит через точки С и О.

Примерный ответ на билет №13

1. Горизонтальный разрез .

Разрез- это изображение предмета, мысленно рассеченного плоскостью( или несколькими плоскостями ). На разрезе показывают то, что находиться в секущей плоскости и за ней. В случае когда секущая плоскость горизонтальна, разрез называют горизонтальным , он располагается на месте вида сверху.

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают. В остальных случаях обозначают так же, как сечения разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

Разрез на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45граусов.
