2.3 Выбор грузозахватных устройств
В соответствии с выбранными ПРМ грузозахватным устройством выбираются стропы.
2.4 Разработка вариантов схемы кмапрр
Для обоих вариантов принципиальная схема КМАПРР .
Вертикальный разрез и план схемы КМАПРР по данным кранам из исходных данных (мостовой кран с пролетом 16 м, козловой кран типа ДЭК-20) приведен на рисунке 2.1 и 2.2.

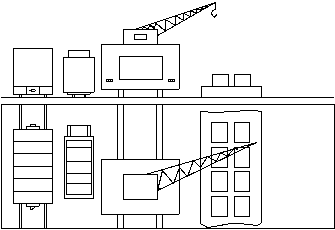

Рисунок 2,1 – Принципиальная схема КМАПРР со стреловым ж.-д. краном ДЭК-20.

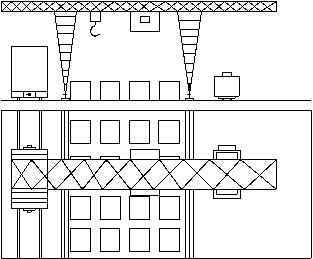

Рисунок 2.2 – Принципиальная схема КМАПРР козловым краном КДКК-10
Последовательность операций при выбранных технологических схемах обработки контейнеров:
перемещение крана к месту перегрузки пакетов;
перемещение тележки крана к месту захвата груза, опускание строп;
захват контейнера стропами;
поднятие строп с пакетами;
транспортировка паакета на площадку или к месту погрузки;
опускание строп с пакетом;
отстропка контейнера;
поднятие строп.
2.5 Выводы
Для хранения контейнеров выбрали открытую площадку с асфальтовым покрытием. В качестве грузозахватного устройства принимаются стропы. Переработку контейнеров будем производить козловым краном (КДКК-10) и стреловым краном на ж.д. ходу ДЭК-20. Разработаны принципиальные схемы КМАПРР для козлового крана (рисунок 2.2) и для стрелового крана (рисунок 2.1), на которых приведена компоновка погрузочно-разгрузочных машин, подвижного состава и зона прокатной стали.
3 Определение количества и параметров складов
Площадь склада в курсовом проекте определяется двумя способами:
1. по методу удельных допустимых нагрузок;
2. по методу элементарных площадок.
Полученные результаты сравниваются, и в качестве основного варианта выбирается большее значение.
3.1 Расчет параметров склада по допускаемым нагрузкам
Основными исходными данными для расчета параметров склада являются величины грузопотоков и режим работы склада. Основные параметры складов – вместимость, длина, ширина, высота, размеры приемоотправочных путей и погрузочно-разгрузочных фронтов. Необходимая площадь склада рассчитывается по формуле:
,
(3.1)
где ЕС – вместимость склада для хранения груза, т;
,
(3.2)
где tхр – срок хранения груза на складе, tхр=2 сут;
kпр – коэффициент, учитывающий дополнительную площадь на
складские проходы и проезды. Принимаем kпр=1,7
g – ускорение свободного падения, 9,81 м/с2;
P – удельное допустимое давление на 1 м2. Принимаем Р=8,5 кН/м2.
т,
м2.
Общая ширина площадки определяется по формуле:
Для стрелового жд. крана:
,
(3.3)
где
-вылет
стрелы крана, на котором грузоподъемность
соответствует массе груза с грузоподъемным
устройством, м;
-
расстояние от оси вращения поворотной
части крана до наиболее выступающей
части крана, м;
-
пролет крана, м;
– габаритные
приближения строения,
=
4,9;
l- расстояние от оси, проходящая через середину ходового колеса крана до оси, проходящей через грузоподъемный трос в крайнем положении грузоподъемности тележки крана, l=0,5 м;
-
размер стороны груза, устанавливаемый
по ширине площадки,
=
0,5 м;
–ширина
ходовой тележки крана, м;
.
=
17 – 3 – 4,9 +
= 9,355
м.
=17-3-1+0, 5/2=13, 25 м.
Для козлового крана:
=
Lкр-
-
, (3.4)
где Lкр- пролет крана, Lкр= 16 м;
– ширина ходовой тележки крана, = 1,25 м;
– величина
зазора,
=
1 м.
= 16-1,25-2=12,75 м.
Общая длина склада, м:
,
(3.5)
где
ширина склада, м.
Общая длина склада при использовании козлового двухконсольного крана:
Общая длина склада при использовании стрелового поворотного железнодорожного крана:
