3. Схема включения
Простейшая схема включения МК STM32 требует от разработчика минимум действий. Микроконтроллеры STM32 имеют собственные RC-генераторы и схему сброса, поэтому, для включения их в работу достаточно подать напряжение питания. В данном разделе будут рассмотрены основные аппаратные узлы МК, от которых зависит схема включения.
3.1. Типы корпусов
Микроконтроллеры из серии Access line и соответствующим им версии из серии Performance line доступны в корпусах одного типа. Благодаря этому, можно быстро выполнить обновление схемы без необходимости повторного проектирования печатной платы. Все микроконтроллеры STM32 доступны в корпусах LQFP с числом выводов от 48 до 144.
3.2. Напряжение питания

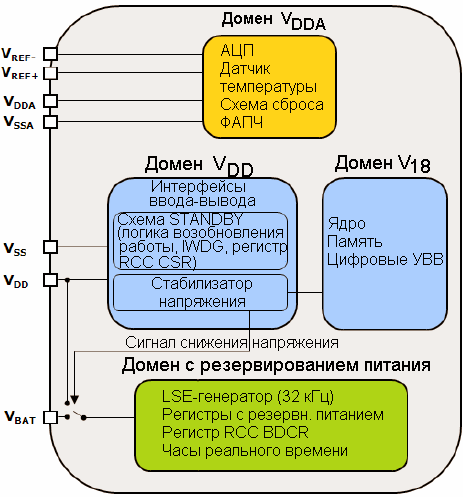

Для работы микроконтроллеров STM32 их необходимо питать одним напряжением в диапазоне от 2.0 В до 3.6 В. Для питания ядра Cortex напряжением 1.8 В в МК интегрирован стабилизатор напряжения. Однако к STM32 может быть подано еще два опциональных напряжения питания. В домене с отдельным питанием расположены часы реального времени и небольшое число регистров, что позволяет организовать их резервное питание и обеспечить работоспособность даже при нахождении МК в режиме полного отключения (deep power down). Если же в схеме данная функция не нужна, то вывод VBAT необходимо соединить с VDD.
МК STM32 работает от одного источника питания 2.0…3.6 В. При необходимости, отдельным резервным питанием может быть обеспечен специальный домен и, кроме того, отдельное питание предусмотрено для АЦП (только у МК в 144-выводных корпусах).

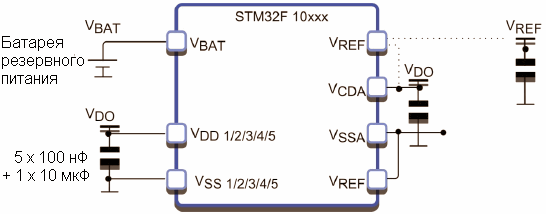

Второе опциональное напряжение питания предназначено для АЦП. Если АЦП задействован, то диапазон основного напряжения питания VDD сужается до 2.4…3.6 В. У МК в 100-выводных корпусах имеются дополнительные выводы источника опорного напряжения (ИОН) АЦП, VREF+ и VREF-. Вывод VREF- должен быть соединен с VDDA, а напряжение на VREF+ может варьироваться от 2.4 В до VDDA. У МК во всех остальных корпусах ИОН соединен внутренне с выводами питания АЦП. На каждом из входов питания необходимо предусмотреть стабилизирующие конденсаторы, как показано ниже.
Благодаря интегрированию схемы сброса и стабилизатора напряжения, МК необходимо дополнить только семью внешними конденсаторами.
3.3. Схема сброса
В МК STM32 входит схема сброса, которая удерживает его в сброшенном состоянии до тех пор, пока VDD будет ниже 2.0 В (гистерезис 40 мВ).

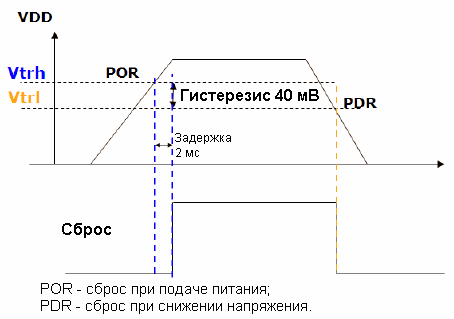

Встроенные схемы сброса при подаче (POR) и снижении (PDR) напряжения питания гарантируют, что МК будет работать только при наличии стабильного напряжения питания. Внешняя схема сброса не требуется.
3.3.1. Базовая схема включения

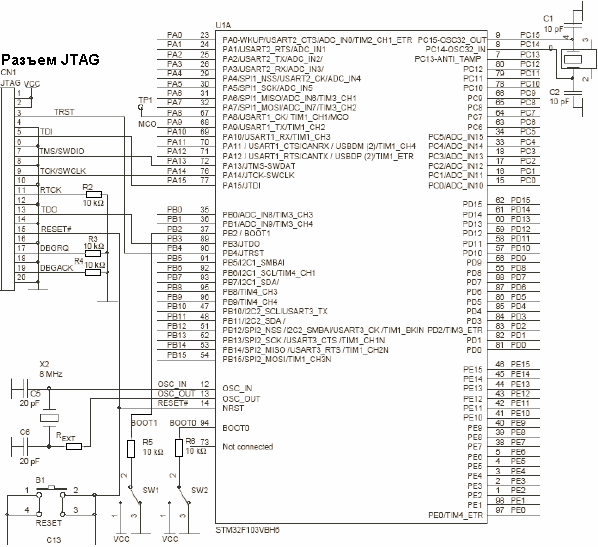

Несмотря на то, что внешняя схема сброса не нужна для STM32, на фазе проектирования может оказаться удобным подключение вывода nRST к обычной кнопке сброса. Вывод nRST также подключается к отладочному порту JTAG. Это позволяет отладочному средству управлять сбросом микроконтроллера. У МК STM32 имеется несколько внутренних источников сброса, которые активизируются в случае обнаружения аварийных режимов работы (будут рассматриваться позже в разделе, посвященном безопасности работы МК).
