Форма 1

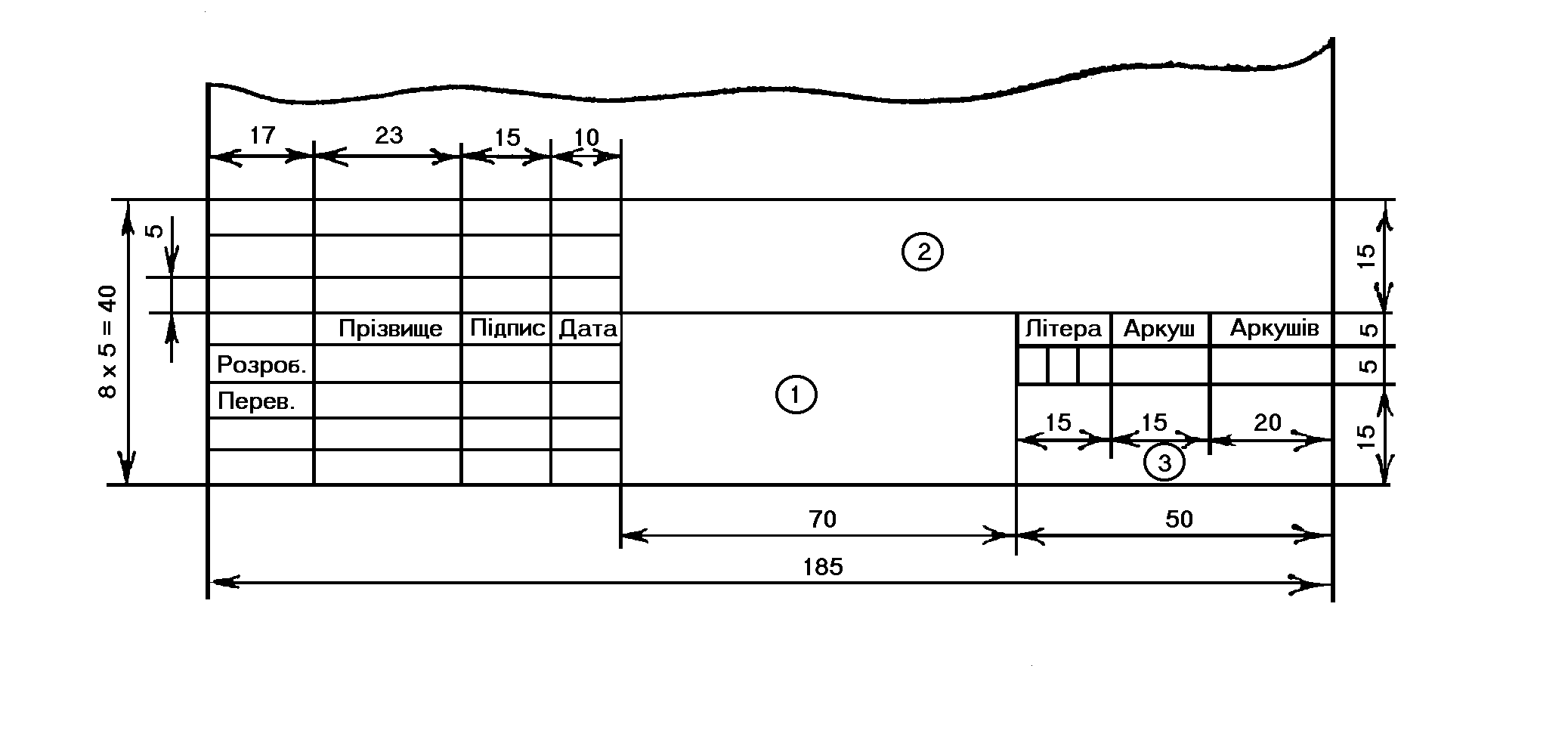

Основний напис для текстових конструкторських документів (перший і заголовний аркуш):

Форма 2

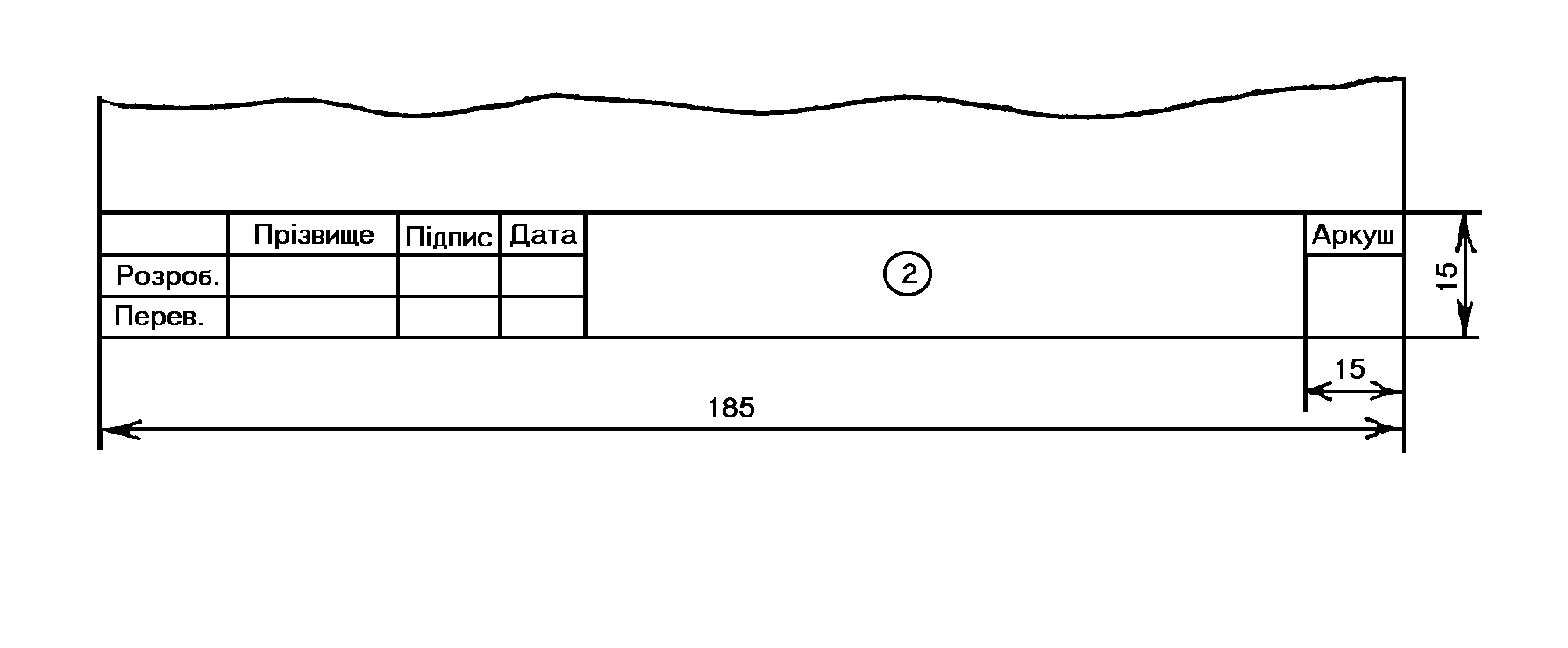

Основний напис для текстових конструкторських документів (наступні аркуші):

Форма 2а

Шифр (код конструкторської документації) складається у відповідності до ГОСТ 2.201.-80 “ЄСКД. Позначення виробів і конструкторських документ-тів”.

Шифр має вигляд: хххх . хххххх . ххх

1 2 3

1 - код організації розробника (в нашому випадку НВПЕТ);

2 - код кваліфікаційної характеристики.

Код кваліфікаційної характеристики має такий вигляд:

хх х х х х

Клас_________

Підклас_____________

Група_____________________

Підгрупа_______________________

Вид_________________________________

Клас і підклас виробів і документів вибирається з додатку 3 (стор. 66)

В студентських роботах на місці позначень групи, підгрупи і виду простав-ляються нулі.

3 - порядковий реєстраційний номер (для курсових, дипломних та інших робіт студентів проставляються три останні цифри номера залікової книжки).

При позначенні конструкторських документів в кінці шифру буквами позначається вид документу.

П3 - пояснювальна записка;

СК - складальне креслення і специфікація до нього;

КП - відомість курсового проекту.

Наприклад: НВПЕТ. 304000.031П3 – Новоград - Волинський промисло-во-економічний технікум 30-й клас виробів, 4-й підклас, останні цифри номера залікової книжки студента 031, пояснювальна записка.

На складальному кресленні кожній деталі присвоюється номер. При оформленні специфікації в позначенні деталі після класу і підкласу виробу вводиться номер деталі.

Наприклад: НВПЕТ. 304001.031–для першої деталі, НВПЕТ.304027.031– для двадцять сьомої деталі.

Графічна частина проекту виконується, як правило, на аркушах формату А1. Окремі креслення допускається виконувати на аркушах формату А2, А3.

Кожний аркуш графічної частини має основний напис (кутовий штамп) по формі 1 (стор.13).

Над кутовим штампом розміщуються технічні вимоги на деталь чи на ву-зел.

До них можуть входити вимоги до матеріалу деталі, вимоги до заготовки та термічної обробки, вимоги до якості поверхні та вказівки щодо покриття по-верхні, допустимі відхилення розмірів, форми взаємного розміщення повер-хонь, умови та методи випробувань, вказівки щодо змісту маркування, вимоги до упаковки, транспортування, зберігання та інше. Кожний пункт вимог запи-сується з нового рядка.

Складальні креслення супроводжуються специфікаціями.

4. Рекомендації щодо виконання окремих пунктів проекту

1. Вступ.

В цьому розділі студенти описують роль машинобудування в народно-господарському комплексі України, більше уваги приділяючи тій галузі ма-шинобудування, до якої відноситься устаткування, що підлягатиме ремонту в цьому курсовому проекті.

Показують розвиток і стан ремонтної бази машинобудівних заводів, ре-монтних дільниць підприємств інших галузей народного господарства. Основне завдання ремонтної служби – боротьба з спрацюванням, як головною причи-ною зниження продуктивності і потужності обладнання, точності роботи, якості продукції.

Особливу увагу необхідно приділити впровадженню раціональних мето-дів виконання ремонтних операцій, механізації ремонтних робіт, питанням під-бору і використання під час ремонту різних пристосувань.

Необхідно підкреслити, що машини (обладнання) після ремонту як би по-чинають нове життя, і тоді головне – відмінно проводити їх міжремонтне об-слуговування. Головним завданням, яке стоїть перед ремонтною службою, є подальше підвищення якості і зниження собівартості ремонту обладнання шляхом широкого впровадження індустріальних методів і розвитку спеціалізо-ваних потужностей і дільниць.

Вступ обов’язково має бути логічно пов’язаний з темою курсового про-екту, в ньому коротко описується тема курсового проекту, обґрунтовується її значимість і актуальність. Також студенту необхідно провести аналіз вироб-ничих процесів на ремонтному підприємстві чи на ремонтній дільниці, які він вивчав знаходячись на переддипломній практиці. Необхідно вказати, які заходи він здійснив в проекті з метою усунення виявлених недоліків, поліпшення організації, рентабельності і загальної культури ремонтного виробництва. Для реальних дипломних проектів обов’язково необхідно описати реальну частину проекту, область її застосування, обґрунтувати доцільність виготовлення.

Вступ оформляється на 1-2 сторінках пояснювальної записки.
