15. Устройство, принцип действия и основные параметры станков-качалок типа скд.
Отличительные особенности станков-качалок типа СКД следующие: кинематическая схема преобразующего механизма несимметричная (дезаксиальная) с углом дезаксиала 9° и повышенным кинематическим отношением 0,6; меньшие габариты и масса; редуктор установлен непосредственно на раме станка-качалки.
16. Параметрический ряд приводов штанговых глубинных насосов типа пшгн, их принцип действия и конструктивные особенности.
Независимо от конструкций основных узлов, для всех ШГНУ характерны следующие особенности: 1) значительное удаление гидравлической части насоса от механической, т. е. плунжера с цилиндром от кривошипно-шатунного механизма; 2) вертикальное расположение основных элементов установки; 3) малый поперечный (диаметральный) размер деталей, входящих в гидравлическую (подземную) часть установки.
Для обеспечения равномерной нагрузки двигателя за время двойного хода и уменьшения его мощности привод ШГНУ снабжают уравновешивающим устройством (в данном случае — грузы на правом плече балансира), назначение которого аккумулировать энергию, получаемую от приводного двигателя и штанг, при ходе плунжера вниз и отдавать ее при ходе штанг вверх.
19. Балансирное уравновешивание шну.
Основное назначение уравновешивающего устройства — накопление потенциальной энергии при ходе штанг вниз и отдача ее при ходе штанг вверх. При этом отдаваемая потенциальная энергия превращается в работу, которая вместе с работой, совершаемой приводным двигателем, расходуется на перемещение точки подвеса штанг вверх.
Задача уравновешивания привода скважинного насоса сводится к определению таких параметров уравновешивающего устройства, которые в зависимости от условий работы установки позволили бы создать оптимальный режим работы двигателя и обеспечили бы приемлемые энергетические показатели установки.
Балансированный станок-качалку уравновешивают грузами, устанавливаемыми на балансире или кривошипе.
При выборе масс грузов в качестве критерия уравновешенности можно принять следующие условия:
-работа, совершаемая двигателем при ходе штанг вверх и вниз в течение одного двойного хода, постоянна.
-среднеквадратичное отклонение тангенциального усилия от его среднего значения за время двойного хода минимально;
-максимальные тангенциальные усилия при ходе штанг вверх и вниз равны.

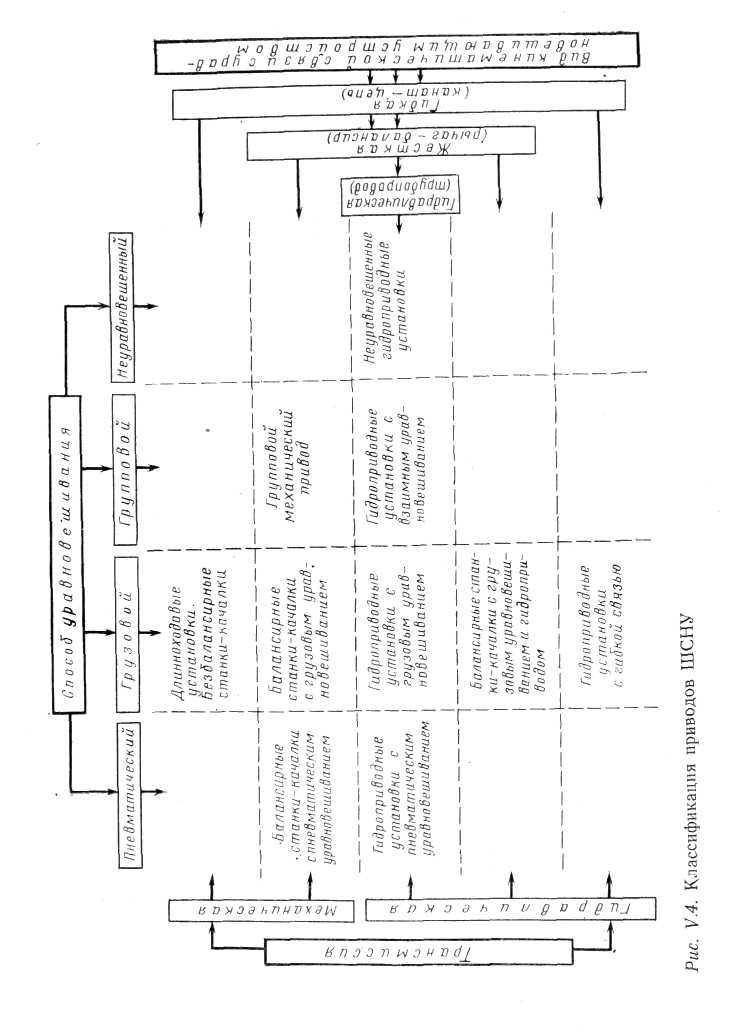

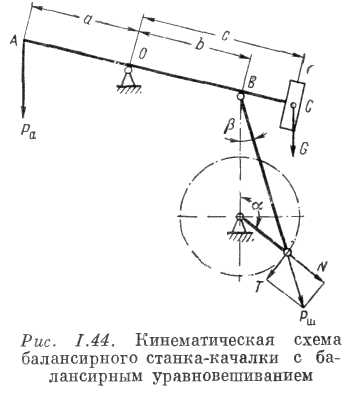

Рассмотрим уравновешивание балансирного станка-качалки при использовании первого критерия – равенства работ. Полагая для простоты, что изменение усилия в точке подвеса штанг описывается прямоугольным законом, получим работу при ходе штанг вверх UB и вниз UH:
UB=(Pж + Pш)S-GS, UH=-PшS+GS.
Приравняв правые части выражений, получим без учета различных длин плечей балансира
G = Рш + Рж/2.
Таким образом, в простейшем случае вес уравновешивающего груза должен быть равен сумме весов колонны штанг в жидкости и половине веса столба пластовой жидкости, находящейся над плунжером скважинного насоса.
С учетом различной величины плеч балансира вес уравновешивающего груза будет
G = (k1/k) (Рш + Рж/2).
