61. Требования к качеству воды, закачиваемой в пласт.

Для вытеснения нефти из пласта применяются жидкости двух типов: не смешивающиеся и смешивающиеся с нефтью. К пер­вым относится прежде всего вода, ко вторым — растворители. Последние весьма дороги, и поэтому в подавляющем большин­стве случаев в пласт закачивается вода, которая должна удов­летворять следующим требованиям:

количество взвешенных частиц не должно превышать 5 мг/л, хотя в отдельных случаях допускается увеличение их содержа­ния до 25 мг/л;

содержание железа — не более 0,2 мг/л, нефти — не более 1 мг/л;

вода не должна вызывать коррозии оборудования, она дол­жна быть обескислорожена.

Морская вода может закачиваться в том случае, если пла­стовая жидкость содержит щелочные и жесткие воды.

Помимо этого закачиваемая вода не должна содержать сульфатвосстанавливающих бактерий, под действием которых образуется сероводород.

При закачке жидкостей, не смешивающихся с нефтью, в нее могут вводиться поверхностно-активные вещества, улучшающие ее отмывающие способности. При этом коэффициент извлече­ния нефти из пластов достигает 50—70 %. Более высокий коэф­фициент извлечения (до 95—98 %) достигается при закачке жидкостей-растворителей.

В качестве источников закачиваемой жидкости использу­ются открытые (реки, озера, моря), подземные (артезианские, подрусловые и пластовые) источники и сточные воды. Обычно стараются использовать пресную воду из подрусел рек или ар­тезианских скважин. В этих случаях состав воды не зависит от времени года и режим работы очистных устройств остается по­стоянным.

Количество воды, нагнетаемой в пласт, зависит от большого числа факторов и ориентировочно составляет: при площадном заводнении 8—10 м³/т добываемой нефти, при законтурном — 1—1,5 м³/т.

62. Типовая схема водоснабжения системы поддержания давления. Назначение и взаимодействие в процессе работы ее элементов.

Кустовые насосные станции К соединены с питающим тру­бопроводом 3 (рис. XVIII.3), который может быть кольцевым и опоясывать месторождение или его часть или линейным. От КНС жидкость под давлением направляется к нагнетатель­ным скважинам 1, причем по мере разработки добывающие скважины 2 переводятся в нагнетательные. При этом соот­ветственно видоизменяется и схема нагнетательных трубопро­водов.

63. Принципиальная схема водозабора, его оборудование.

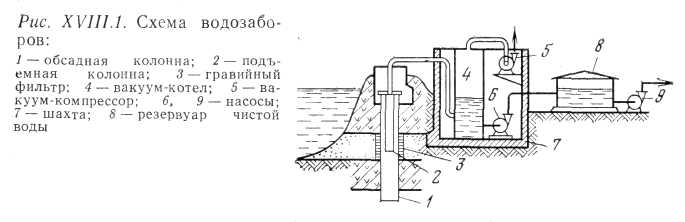

Для подрусловых водозаборов в пойменной части реки (рис. XVIII. 1) бурят скважины глубиной 20—30 м и обсажи­вают их трубами 1 диаметром 300 мм, в которые спускают во­доподъемные трубы 2. Отбор жидкости из этих скважин может обеспечиваться за счет сифона, если уровень жидкости в резер­вуаре ниже, чем в реке, либо за счет разряжения в резервуаре, создаваемого вакуум-компрессором 5. Так как вода прежде чем попасть в систему фильтруется через песок, то в какой-либо дополнительной очистке не нуждается, и насосами 6 подается в емкость 8, откуда магистральный трубопровод подводит ее к отдельным насосным станциям, от которых направляется в скважины.
