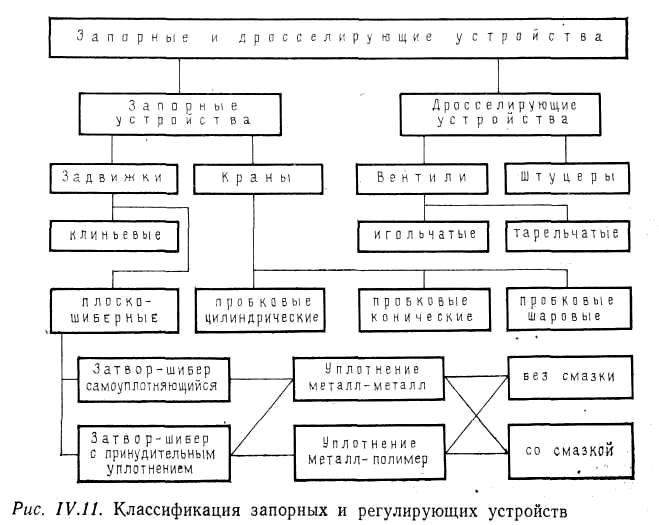

7. Классификация запорных устройств для нефтегазовой промышленности.
В арматуре применяются следующие запорные устройства: задвижки клиновые; задвижки прямоточные; краны; вентили.
Запорные устройства первых трех типов — основные в стволовой и отводящей частях арматуры. Вентили устанавливаются перед манометрами.
Основное достоинство клиновой задвижки — ее простота. Но при открытой задвижке у проходного канала образуются большие боковые полости, вызывающие образование вихревых токов, потерю напора и возможность отложения в них солей, парафина и песка. При этом уплотняющие поверхности у корпуса и клина интенсивно омываются потоками жидкости, отбираемой из скважины, что приводит к их усиленной коррозии и эрозии.
Этих недостатков нет у прямоточной задвижки. Клиновое уплотнение у нее заменено шиберным с двумя плашками или одношиберными. Шибер при открытом и при закрытом проходном канале все время прижат к уплотняющим поверхностям деталей корпуса. Он состоит из двух половинок, разжимаемых пружинами. Общее усилие пружин может доходить до 9 кН. При закрытии или открытии прямоточной задвижки шибер скользит по уплотняющим поверхностям деталей корпуса. В открытом состоянии внутри задвижки образуется прямой канал без существенных боковых полостей. Уплотняющие поверхности не омываются потоком жидкости.
У задвижек обоих типов есть еще один общий недостаток — для открытия и закрытия необходимо сделать несколько поворотов маховика, прилагая к нему большое усилие.
Кран выгодно отличается от задвижки. Для его открытия или закрытия достаточно повернуть рукоятку на 90°. Его уплотняющие поверхности так же, как и у прямоточной задвижки, не омываются потоком жидкости, и канал его не имеет мертвых пространств при открытом кране.
Недостаток крана — сложность изготовления. От точности изготовления зависит его надежность. Для обеспечения надежной работы крана требуются специальные смазки.
8. Устройство, принцип действия и основные параметры пробковых кранов типа кппс. Краны современных конструкций.
Кран выгодно отличается от задвижки. Для его открытия или закрытия достаточно повернуть рукоятку на 90°. Его уплотняющие поверхности так же, как и у прямоточной задвижки, не омываются потоком жидкости, и канал его не имеет мертвых пространств при открытом кране. Рассчитан на рабочее давление 7 и 14 МПа
Кран имеет корпус, пробку, шпиндель, ключ, регулировочный винт, уплотняющие манжеты, каналы и обратный клапан с пружиной для заполнения крана смазкой. Кроме того, имеются канал и клапан для подачи смазки к резьбе шпинделя. Шпиндель входит своим кулачком в прорезь пробки, поэтому при повороте шпинделя вращается и пробка. Шпиндель держится в корпусе на резьбе. Она воспринимает осевые усилия и является уплотняющим элементом, который для большей герметичности заполнен специальной смазкой через канал и клапан.
Вся полость крана заполнена смазкой ЛЗ-162. Рекомендуемая температура применения смазки от -40 до 120 °С.
Положение пробки в корпусе регулируется на заводе-изготовителе крана регулировочным винтом, закрепленным в крышке. Между пробкой и корпусом должен быть зазор в несколько сотых миллиметра. В шпинделе расположен нажимной болт. Перемещением его смазка подается из шпинделя в полость крана через клапан. Этим же болтом можно отжать пробку при ее заклинивании. Для отжатия пробки немного отворачивают регулировочный болт, всю полость шпинделя плотно заполняют смазкой и, вворачивая болт, отжимают обратный клапан и пробку до упора в шар.
Недостаток крана — сложность изготовления. От точности изготовления зависит его надежность. Для обеспечения надежной работы крана требуются специальные смазки.
