52. Технические особенности одно- и двухпетельных конструкций штропов.
Изготовить штропы для балочных элеваторов, несмотря на их геометрическую простоту, весьма сложно. Штропы изготовляются из сплошной цельнокатаной бандажной заготовки с последующей многократно повторяющейся проковкой ее вплоть до получения окончательной формы, что весьма сложно. Изготовление такого штропа из стержня, его гибкой и последующей сваркой стыка приводит к увеличению сечения стержня, т. е. к увеличению массы штропа, а значитк увеличению трудоемкости спуско-подъемных операций.

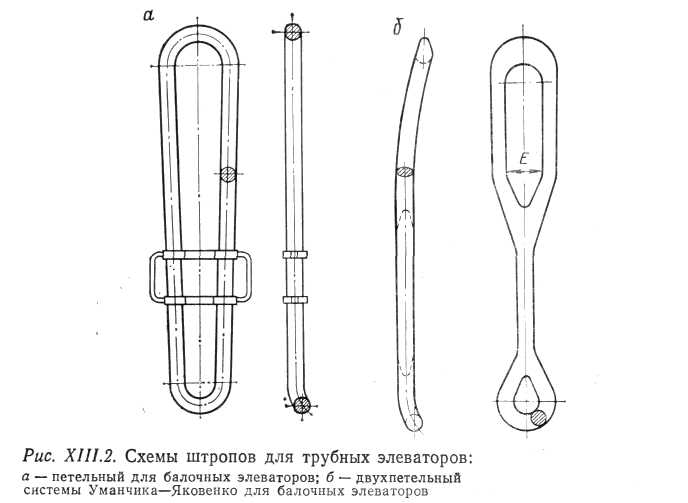

Наиболее совершенной конструкцией штропов для элеваторов балочного типа является конструкция, показанная на рис. XII.2, б. Этот штроп удобен в работе, однако его изготовление исключительно сложно, так как отштамповать его из-за больших длины (до 2,5 м) и сечений невозможно, а отлить крайне сложно. Советскими специалистами Н. П. Уманчиком и В. Л. Яковенко была предложена оригинальная технология изготовления штропа этого типа, при которой его заготовка отливается по выплавляемой модели, причем стержневая часть отливки штропа резко укорочена, а в середине имеет узел резко увеличивающегося сечения, который после отливки проковывается, в результате чего длина стержневой части штропа увеличивается до заданной. Проковка стержневой части не представляет сложности, а форма петель окончательно получается литьем и не нуждается в последующей обработке.
Сочетание литья по выплавляемой модели с проковкой обеспечивает высокое качество и необходимую прочность металла и позволяет изготовлять штропы без особых затруднений. Одновременнос разработкой технологии изготовления была создана методика обеспечения приемлемой равнопрочности, а значит, минимальной массы штропа.
53. Классификация трубных элеваторов.
Элеваторы трубные предназначены для удержания на весу колонны труб при их подъеме из скважин или при спуске в скважину, а также для удержания отдельных труб или свеч. Элеватор — грузоподъемное устройство, воспринимающее вес колонны труб и дополнительные нагрузки. Суммарная предельно допустимая нагрузка на элеватор называется его грузоподъемностью.
Однако трубные элеваторы, используемые для спуско-подъемных операций при подземном и капитальном ремонтах, должны обеспечить грузоподъемности, особенно при работах на глубоких скважинах и с бурильными трубами, вплоть до 100— 120 т. При этом массы элеваторов, а соответственно, и штропов, весьма значительны и достигают 150—200 кг. Запорные же системы трубных элеваторов, с точки зрения требований безопасности, должны быть особо надежными, исключающими самопроизвольное открытие, что усложняет их быстрое открывание и закрывание.
Таким образом, налицо противоречивые требования; с одной стороны — надежность и безопасность работы грузоподъемного устройства, а с другой — обеспечение и ускорение оперирования им. Оптимальная, с точки зрения этих требований, конструкция элеватора и штропов — важнейшая задача их конструирования и изготовления.

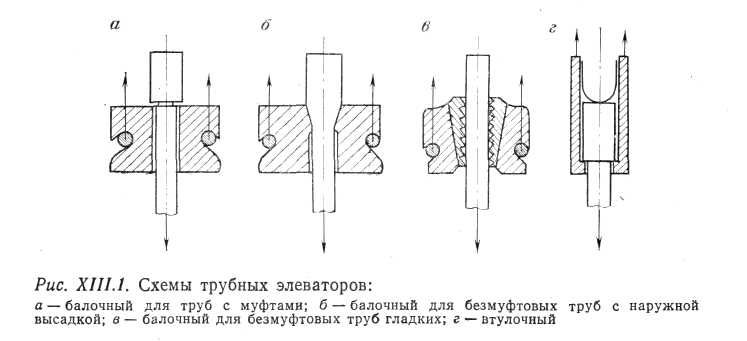

На конструктивную схему элеватора и на его размеры влияет тип труб, для которых он предназначен. К настоящему времени широкое применение получили четыре основных принципиально отличающихся типа трубных элеваторов.
Элеватор, выполненный по балочной схеме, удерживающий трубу путем опоры ее торца на корпус элеватора, используется для муфтовых труб и для безмуфтовых с высадкой наружу.
Элеватор, выполненный по балочной схеме, удерживающий трубу за ее гладкую часть клиньями, встроенными в корпус элеватора, используется для безмуфтовых труб с высадкой внутрь.
Элеватор, выполненный по втулочной схеме, удерживающий трубу путем опоры торца муфты трубы на опорный бурт внутри элеватора используется для муфтовых труб.
