31) . Датчики медико-биолоической информации.

В некторых случаях к медико-биологической информации удобнее подойти как к неэлектрической величине( например пульс) В этих случаях используют даткчики.

Датчик-устройство, преобразующее измеряемую или контрольируемую величину в сигнал, удобный для передачи, дальнейшего преобразования и регистрации. Датчик, к которому подведена измеряемая величина т.е первый в измерительной цепи-первичный.В медицине используют датчки, котрые преобразуют исследуемую величину в электрический сигнал.

Датчики подразделяются на генераторные и параметрические.

Генераторные под воздействием измеряемого сигнала непорседственно генерируют напряжение или ток. Виды и являния, на которых основано действие.

1. пьезоэлектрические(пьезоэлектрический эффект), 2)термоэлектрическиие(термоэлектричество-являение возникновения эдс в цепи, состоящей из последователоьно соединенных разнородных проводников, имеющих различную температуру спаев. 3) индукционные(электромагнитная индукция) 4) фотоэлектрические(фотоэффект)

Параметрические датчики под воздекйствием измеряемого сигнала изменяют какой-либо свой параметр. Некоторые измеряемые с их помощью параметрры: 1) емкостные(емкость)

2. реостатные( омическое сопротивление) 3) индукттивные(индуктивность)

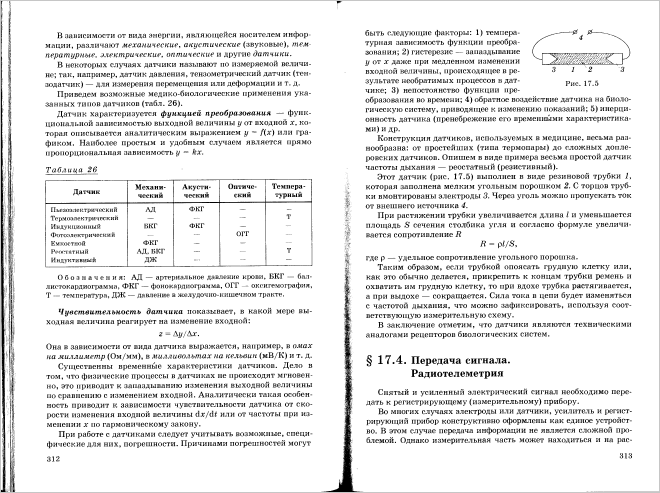

В зависимости от вида энергии, явл. Носителем инфомации, различают механические, акустические, температурные, электрические, оптические и др.

Датчик характеризууется функцией преобразования-функциональной зависимостью выходной величины у от входной величины х, которая описывается аналитическим выражением y=f(x) или графиком. Наиболее простым и удобным случаем является прямо пропорциональная зависимость y=kx

Чувствительность датчика показывает в какой мере выходная величина реагирует на изменеие входной

Z=∆y/∆x(выражается в омах на миллиметр Ом/мм или в милливолтах на кельвин мВ/К в зависимости от вида датчика)

Физические процессы в датчиках не происходят мгновенно, это приводит к запаздыванию изменения выходной величины по сравнению с изменением входной. Аналитически такая особенность приводит к зависиомсти чувствительногсти датчика от скорости изменения входной величины dx/df или от частоты при изменении х по гармоническому закону.

32) . Понятие об аналоговых, дискретных и комбинированных регистрирующих устройствах. Устройства отображения. Медицинское применение регистрирующих и отображающих устройств.

Под устройством отображения понимают устройство, которое временно представляет информацию, при появлении новой инфор­мации прежняя информация бесследно исчезает, Такими являются, в частности, стрелочные приборы: амперметр, вольтметр и др. Стрелочный амперметр, например, показывает силу тока в данный момент и не фиксирует ее. При изменении силы тока в цепи инфор­мация о прежнем значении безвозвратно утрачивается. Для запо­минания информации, отображаемой такими устройствами, необхо­димо специально ее фиксировать, что, например, и делают студен­ты в физической лаборатории, снимая показания приборов. Меди­ко-биологическое применение устройств отображения достаточно мало: электротермометр сопротивления, частотомер пульса и др.

Значительно большее распространение в медицинской электро­нике получили регистрирующие приборы, которые фиксируют ин­формацию на каком-либо носителе. Это позволяет документиро­вать, хранить, многократно использовать, обрабатывать и анализи­ровать полученную медико-биологическую информацию.

Отображающие и регистрирующие приборы подразделяют на аналоговые - непрерывные, дискретные и комбинированные, сочета­ющие возможности аналоговых и дискретных.
