4. Механическая система вентиляции

4.1. Подбор приточной камеры

4.1.1. Расчет воздухораспределителей в расчетном помещении (зал заседаний)

В качестве воздухораспределителя в расчетном помещении (зал заседаний) принимаем плафоны прямоугольного сечения, регулируемые, многодифузорные, тип ПРМ_П4 по серии 5.904-39.(рис.11)

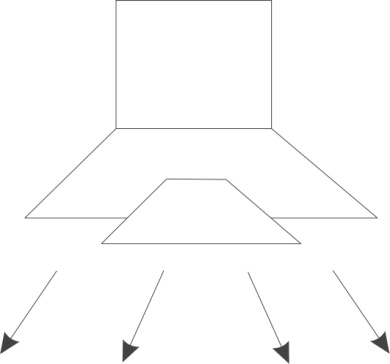

Рис. 11 Схема воздухораспределителя типа ПРМ_п4 по серии 5.904-39.

Типы плафонов серии 5.904-39 и их размеры

Табл. 11

Наименование	Размеры сечения, мм	Расчетная площадь, FO, м2
ПРМП1	250х250	0,06
ПРМП2	400х400	0,16
ПРМП3	500х500	0,25

Струя воздуха из принятого воздухораспределителя – веерная, не настилающая.

Скорость выхода воздуха (V) из воздухораспределителя принимаем V = 4-5 м/с.

Для сборных воздуховодов с механическим побуждением в общественных зданиях скорость выхода воздуха из воздухораспределителя (V) принимается V= 6 – 8 м/с, скорость движения воздуха из ответвлений V = 5 – 6 м/с, в помещениях с естественной вентиляцией скорость воздуха в воздуховодах принимается V = 1 м/с, в сборных шахтах скорость воздуха достигает V = 1,5 м/с. Скорость входа воздуха в архитектурные решетки и выхода из них равняетсяV = 0,5 – 0,8 м/с.

Расчет количества воздуха, проходящего в ВР, производится по формуле:

L = 3600×F×V,

где L – количество воздуха в ВР, м³/ч;

F – площадь ВР, м²(см.табл.11);

V – скорость движения воздуха в ВР, м/с.

Количество воздуха (L) берется относительно количества воздуха в расчетном помещении в теплый период года (G_расч) по формуле:

,

где L – количество воздуха в ВР, м³/ч;

G_расч – количество воздуха в расчетном помещениив теплый период года, кг/ч

ρ – плотность воздуха в помещении, кг/м³ (принимаем ρ=1,2 кг/м³)

Общая площадь для всех ВР (F_общ) рассчитывается по формуле:

где F_общ - общая площадь для всех ВР, м²;

L_расч – количество воздуха в ВР, принимаемое по расчету, м³/ч;

V – скорость движения воздуха в ВР, м/с.

Количество ВР рассчитывается по формуле:

где n– количество необходимых ВР в расчетном помещении, шт.

F_общ - общая площадь для всех ВР, м²;

F_о – площадь одного ВР, м²;

= 8

Т.к . количество воздухораспределителей недостаточно, находим скорость требуемого количества воздухораспределителей по формуле:

где L_расч – количество воздуха в воздуховодах, принимаемое по расчету, м³/ч;

n– количество необходимых воздуховодов в расчетном помещении, шт.;

F_о – площадь одного воздуховода, м²;

V = = 2,74

Принимаем 12 воздухораспределителей ПРМ_п4 с габаритами 500 х 500 мм.

Располагаем воздухораспределители так, чтобы подавать воздух в помещение равномерно (см. рис.12).

Рис.12 схема расположения воздухораспределителей.

2. Расчет воздуховодов для зала заседаний.

Скорость движения воздуха (V) в воздуховодах принимаем равной в ответвлениях: V=4-5м/с, в магистрали: V=6-8м/с

Воздуховод разбивается на участки в соответствии с расположением воздухораспределителей и приточный камеры.(рис. 13)

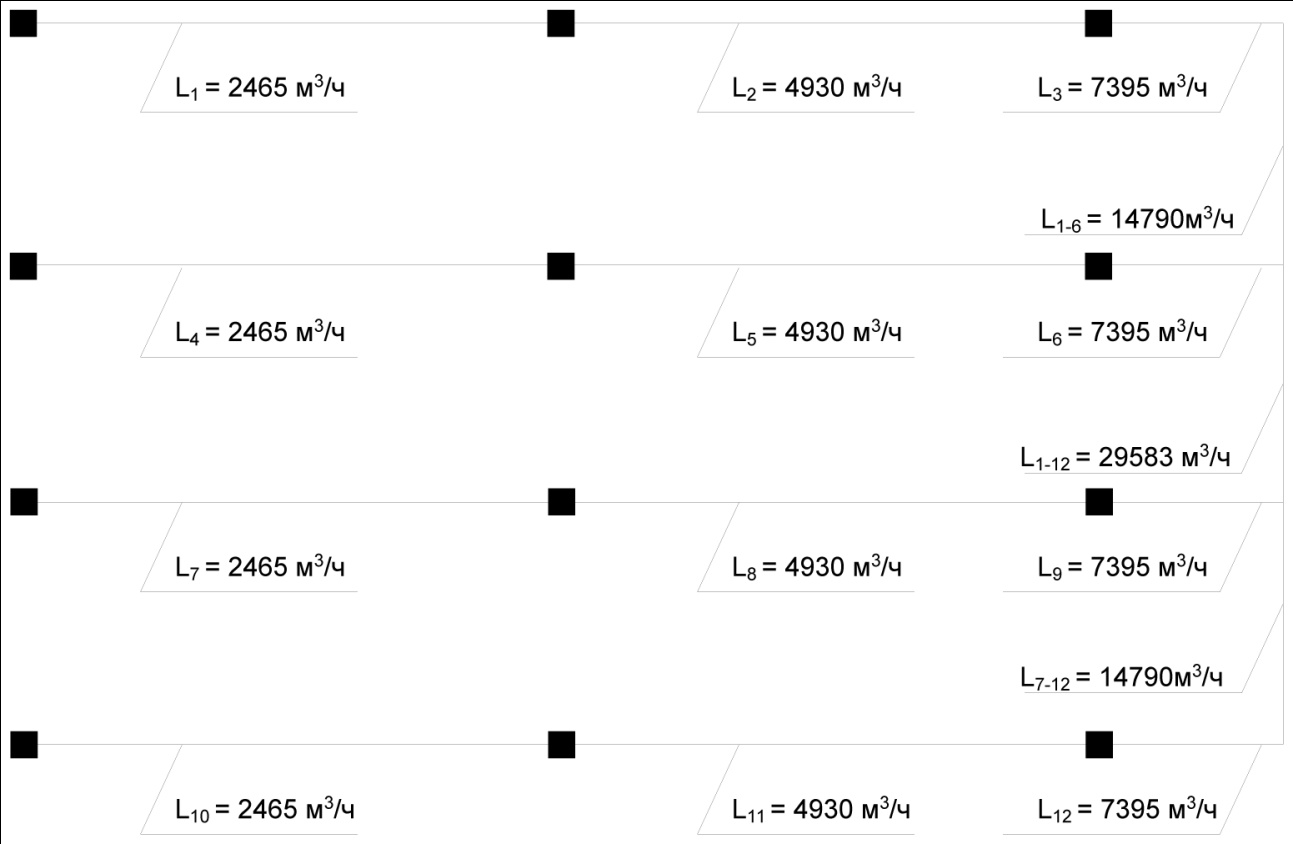

Рис.13. Схема расположения воздухораспределителей в зале заседаний

Приращение количества воздуха на участок определяется по формуле:

Где L_расч – количество воздуха в воздуховодах, м³/ч;

n_уч – количество участков, шт;

Количество воздуха на каждый участок определяется по формуле:

где n_уч– количество участков на данном отрезке воздуховода, шт

L₁= 2465м³/ч

L₂ = 2465 х 2 = 4930 м³/ч

L₃ = 2465 х 3 = 7395 м³/ч

L_1+2+3+4+5+6 = 2465 х 6 = 14790 м³/ч

L_{1+2+3+4+5+6+7+8+9+10+11+12} = 2465 х 12 = 29580 м³/ч

Скорость движения воздуха в воздуховоде определяем по формуле:
