Световые проемы
Требуемое термическое общее сопротивление теплопередаче Rтрo, (м2٠°С)/Вт, для световых проемов определяем по таблице 2 (СНиП 23 – 02 - 2003) в зависимости от величины ГСОП.
Roтр
=
579,5
+ 0,4 =
0,43
(м2٠°С)/Вт
Выбираем конструкцию окна (СНиП II - 3 - 79**)(таблица 5) в зависимости от величины Roтр, (м2٠°С)/Вт и с учетом выполнения условия Rф0 Rтро.
Выбираем двойное остекление в раздельных деревянных переплетах с фактическим сопротивлением теплопередаче Rф0 = 0,44 (м2٠°С)/Вт.
Фактическое приведенное сопротивление окон, балконных дверей и фонарей Rф0
Таблица 5
Заполнение светового проема |
Приведенное сопротивление теплопередаче Rф0, (м2٠°С)/Вт |
|
В деревянных или ПВХ переплетах |
В алюминиевых переплетах |
|
Двойное остекление в спаренных переплетах |
0,40 |
- |
Двойное остекление в раздельных переплетах |
0,44 |
0,34 |
Тройное остекление в раздельно – спаренных переплетах |
0,55 |
0,46 |
Коэффициент теплопередачи остекления k определяется по формуле:
k
=
= 2,32
Вт/(м2٠°С)
Двери
Требуемое общее сопротивление теплопередаче Rтрo для наружных дверей должно быть не менее значения 0,6Rтрo для стен зданий и сооружений.
Принимаем фактическое общее сопротивление теплопередаче наружных дверей Rтрo дв = Rтро, тогда фактическое общее сопротивление теплопередаче наружных дверей Rтрo дв, (м2٠°С)/Вт, определяем как:
Rфo дв = 0,6 Rтрo ст = 0,6 х 1,17 = 0,7 (м2٠°С)/Вт.
Коэффициент теплопередачи наружных дверей k, (м2٠°С)/Вт определяется по формуле:
k
=
= 1,43 (м2٠°С)/Вт.
Полученные значения приведены в таблице 6.
Табл. 6
№ |
Наименование ограждения |
Обозначение |
Rфогр, (м2٠°С)/Вт |
k, (м2٠°С)/Вт |
δ, м |
1 |
наружная стена |
НС |
2,92 |
0,34 |
0,54 |
2 |
чердачное перекрытие |
ПТ |
2,93 |
0,34 |
0,455 |
3 |
световые проемы |
ДО |
0,44 |
2,32 |
- |
4 |
пол |
ПЛ |
2,63 |
0,38 |
0,345 |
5 |
наружные двери |
ДН |
0,7 |
1,43 |
- |
Тепловой баланс расчетного помещения (зал заседаний)
Система отопления помещения поддерживается с температурой 16°С, а внутри помещения 18°С. Недостающие градусы осуществляются с помощью отопления и вентиляции.
В отапливаемых зданиях при наличии разности температур между внутренним и наружным воздухом постоянно происходят потери тепла через ограждающие конструкции: наружные стены, покрытия, полы и проемы (окна, двери). Системы отопления должны восполнять эти потери, поддерживая в помещениях внутреннюю температуру, требующуюся по санитарным нормам.
Потери тепла определяются для каждого отапливаемого помещения (кроме санитарных узлов) и лестничных клеток последовательно через отдельные ограждения и состоят из основных и добавочных.
Расчет теплопотерь сводится в Таблицу 7.
Заполнение табл. 7 производится следующим образом (по графам):
Графа 1. Каждое помещение нумеруется трехзначной цифрой, в которой первая цифра означает этаж, на котором находится помещение; вторая и третья - номер помещения на этаже.
Нумерация помещений начинается с верхнего левого угла по ходу часовой стрелки.
Графа 2. Внутренняя температура воздуха в помещениях различного назначения принимается согласно СНиП 2.08.01-89 «Жилые здания», приложение 4.
Графа 3. Наименования ограждений обозначаются следующим образом:
НС - наружная стена;
ДО - двойное остекление;
ПЛ - полы;
ПТ - потолок;
ДН - дверь наружная.
Графа 4. Наименование сторон света обозначается сокращенно: С, Ю, В, 3.

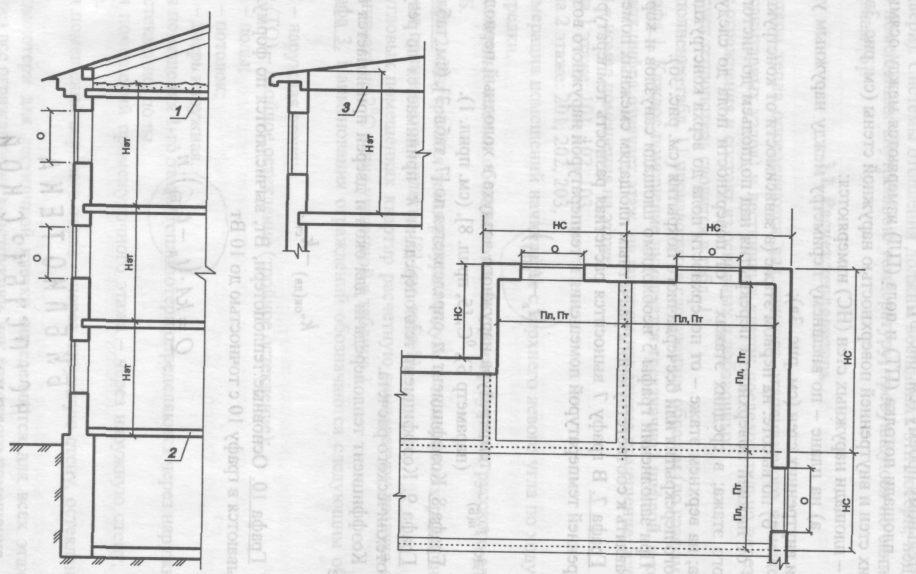

Графа 5. Обмер площадей наружных ограждений при подсчете потерь теплоты через них должна вычисляться с соблюдением определенных правил. В основном, площади определяются по внешнему обмеру:
- площади окон (ТО), дверей (ДН) измеряются по наименьшему строительному проему (см. рис. 1);
- площади потолка (ПТ) и пола (ПЛ) измеряются между осями внутренних стен и внутренней поверхностью наружной стены (см. рис. 1);
- площади наружных стен (НС) измеряются:
а) на плане - по внешнему периметру между наружным углом и осями внутренних стен (см. рис. 4);
б) по высоте: на первом этаже (в зависимости от конструкции пола) - от нижней поверхности перекрытия над подпольем до чистого пола второго этажа; в средних этажах - от поверхности пола до следующего этажа; на верхнем этаже - от поверхности пола до верха конструкции чердачного перекрытия или бесчердачного покрытия (см. рис. 4).
Рис. 5 Зал заседаний
Графа 7. В графу 7 выносится расчетная разность температур между внутренней температурой помещения и температурой наружного воздуха (tв - tн), где tн - температура наружного воздуха в холодный период года
Графа 8.
n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху.
Графа 9. Коэффициент теплопередачи k принимается по результату теплотехнического расчета.
Коэффициент теплопередачи для окон и дверей принимается по формуле
kок – kст = 2,32 – 0,34 = 1,98 Вт/(м2 · °С)
kдв – kст = 1,43 – 0,34 = 1,09 Вт/(м2 · °С)
Графа 10. Основные теплопотери, Вт, вычисляются по формуле и записываются в графу 10 с точностью до 10Вт
Q = k·A·(tв - tн)·n
Графа 11. Добавка на ориентацию стен, дверей и световых проемов по сторонам света. Величины добавок берутся в соответствии с рис. 6.
Рис. 6. График ориентации ограждающих конструкций по сторонам света.
Графа 12. При наличии двух стен и более принимается добавка, равная 0,05.
Графа 13. В графу записывается общий множитель (1 + Σβ).
Графа 14. Полные теплопотери помещений, Вт, определяются по формуле
Qполн = ΣQоб + Qн - Qбыт
Далее суммируются полные теплопотери всех помещений.
Ведомость расчета теплопотерь зала заседаний
Табл. 7
|
Температура внутреннего воздуха tв. °С |
Характеристика ограждения |
Расчетная разность температур tв-tн, °С |
Коэффициент n |
Коэффициент теплопередачи ограждения k, Вт/(м2٠°С) |
Основные теплопотери, Вт Qo=k x A(tв-tн)n
|
Доп. теплопотери |
1 + ∑β |
Полные теплопотери, Вт, ∑Qполн |
|||||||||||
Наименование ограждения |
Ориентация |
Размеры а х b, м2 |
Площадь А, м2 |
С учетом ориентации β1 |
При наличии двух и более стен β2 |
|
|
|||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|||||||
503 Зал засе даний |
18 |
НС НС ДО ДО ПТ |
З В 3 В - |
30 х4,435 30 х4,435 2,1х2 2,1х2 17,46х30 |
131 131 4,2х10=42 4,2х10=42 514,4 |
46 46 46 46 46 |
1 1 1 1 1 |
0,34 0,34 1,98 1,98 0,38 |
2048,8 2048,8 3825 3825 8991,7 |
0,05 0,1 0,05 0,1 - |
0,05 0,05 0,05 0,05 - |
1,1 1,15 1,1 1,15 - |
2253,7 2356,1 4207,5 4207,5 8991,7
|
Теплопотери зала заседаний составляет Qполн= 22016,5 Вт.
