4. Перекрытия над неотапливаемым подвалом

Исходные данные:

1. Теплотехнические характеристики материалов принимаются по сНиП 23 – 02 – 2003 “Тепловая защита зданий”

• линолеум поливинилхлоридный на тканевой подоснове δ=0,002м, ρ=1600кг/м³, λ=0,29Вт/м٠с

• выравнивающий слой с цементно – песчаным раствором δ=0,02м, ρ=1800кг/м³, λ0,93=Вт/м٠с

• утеплитель – маты из стеклянного штапельного волокна “URSA” ρ=15кг/м³, λ=0,055Вт/м٠с

• пароизоляция – битумная мастика δ=0,003м, ρ=1400кг/м³, λ=0,27Вт/м٠с

• железобетонная плита перекрытия без пустот δ=0,25м, ρ=2500кг/м³, λ=2,04Вт/м٠с

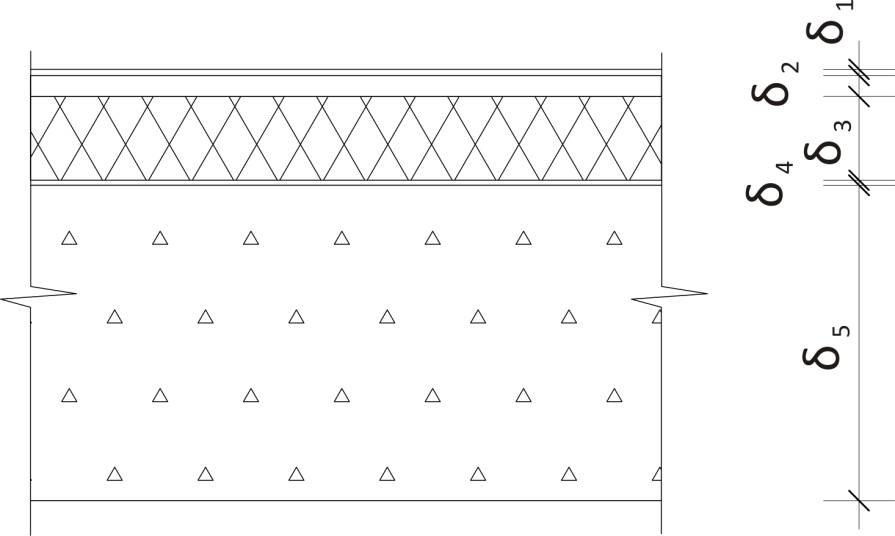

Рис. 3 Конструкция пола

2. Район строительства – г. Владимир

3. Расчетная температура внутреннего воздуха t_в= 18^С

4. Зона эксплуатации рассчитываемой ограждающей конструкции – Б (СНиП 23 – 02 - 2003)

Значение теплотехнических характеристик: t_н(б) = -28°С (СНиП 23 – 02 - 2003), t_хп= -28°С (СНиП 23 – 01 -99), Z_оп = 213 (СНиП 23 – 01 -99), t_оп = -3,5^С (СНиП 23 – 01 -99), V_(n) = 4,4 (СНиП 23 – 01 -99).

Порядок расчета:

5. Требуемое сопротивление теплопередаче, (м²٠°С)/Вт:

R^тр_o = ,

где t_в – расчетная температура внутреннего воздуха, °С, принимается по нормам проектирования по нормам проектирования соответствующих зданий, (СНиП 41 – 01 - 2003);

t_н – расчетная холодная температура, °С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 (СНиП 2.04.05 – 91*);

n – коэффициент принимаемой в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху ( СНиП 23 – 02 – 2003);

Δt_н – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней ограждающей конструкции по отношению к наружному воздуху

(СНиП 23 – 02 – 2003);

α_в – коэффициент теплоотдачи внутренней поверхности ограждения, (м²٠°С)/Вт (СНиП 23 – 02 – 2003)

R^тр_o = = 1,27(м²٠°С)/Вт

6. Определение градусо – суток (ГСОП) отопительного периода

ГСОП = (t_в-t_оп)Z_оп,

где t_в – расчетная температура внутреннего воздуха, °С, принимается по нормам проектирования по нормам проектирования соответствующих зданий, (СНип 41 – 01 - 2003);

tоп – средняя температура отопительного периода, °С (СНиП 23 – 01 - 99);

Z_оп – продолжтительность отопительного периода, сут.(СНиП 23 – 01 - 99);

ГСОП = (18 – (-3,5))213 = 4579,5 °С_сут

7. Величина сопротивления теплопередачи ограждения с учетом энергосбережения R₀^пр, (м²٠°С) /Вт, определяем по таблице ( СНиП 23 – 02 - 2003) (табл. 2):

R^пр_о = 579,5 +2,7 = 2,9 (м²٠°С)/Вт

8. Определяем предварительную толщину утеплителя

δ_ут =[ R^пр_о – ( )]λ_ут,

где δ_i – толщина отдельных слоев ограждающей конструкции, м, по заданию;

λ_i – коэффициент теплопроводности отдельных слоев ограждающей конструкции, Вт/(м²٠°С), ( СНиП 23 – 02 – 2003);

λ_ут – коэффициент теплопередачи утепляющего слоя, Вт/(м²٠°С), принимается по СНиП 23 – 02 – 2003. “Тепловая защита зданий”;

α_n – коэффициент теплопередачи наружной поверхности ограждения, Вт/(м²٠°С),

(СНиП 23 – 02 – 2003);

α_в – коэффициент теплоотдачи у внутренней поверхности стены, Вт/(м²٠°С) (СНиП 23 – 02 – 2003) (табл. 3, табл. 4);

δ_ут = [ 2,9 – ( )]0,055 =

= [ 2,9 – ( )]0,055 =(2,9 – 0,43)0,055 = 0,135м

Принимаем толщину утеплителя 0,14м.

9. Уточняем общее фактическое сопротивление теплопередаче R₀^ф ,(м²٠°С)/Вт:

R^ф₀ =

R^ф₀ = = = 2,93 (м²٠°С)/Вт

10. Проверяем условие теплотехнического расчета

R^ф₀ R^пр_о

2,93 2,9

11. Коэффициент теплопередачи принятого ограждения стены определяем по уравнению:

k = ,

где R^ф₀ – общее фактическое сопротивление теплопередаче,(м²٠°С)/Вт,

получим k = = 0,34 Вт/(м²٠°С).
