Чердачное перекрытие
Исходные данные:
Теплотехнические характеристики материалов принимаются по сНиП 23 – 02 – 2003 “Тепловая защита зданий”
стяжка цементно – песчаным раствором δ=0,04м, ρ=1800кг/м3, λ=0,93Вт/м٠с
утеплитель – экструдированный пенополистерол “Стирадур” ρ=35кг/м3, λ=0,031Вт/м٠с
пароизоляция – рубероид δ=0,015м, ρ=600кг/м3, λ=0,7Вт/м٠с
выравнивающий слой из цементно – песчаного раствора δ=0,01м, ρ=1800кг/м3, λ=0,93Вт/м٠с
железобетонная плита перекрытия без пустот δ=0,25м, ρ=2500кг/м3, λ=2,04Вт/м٠с

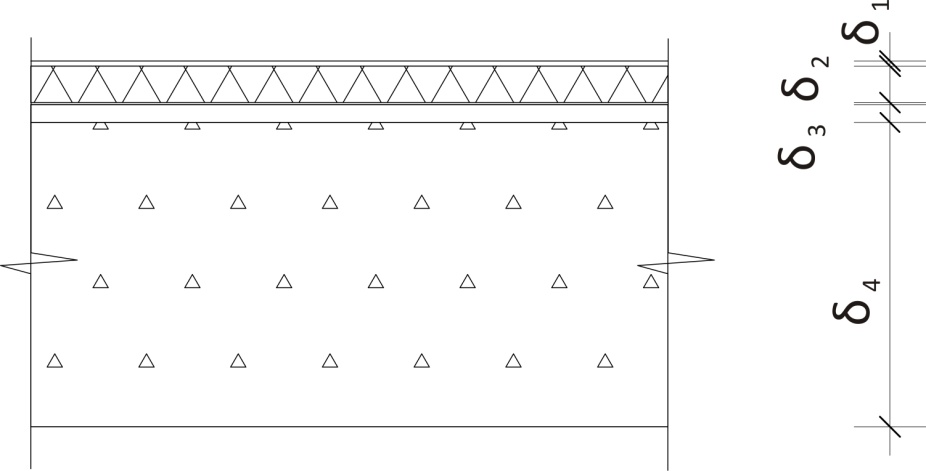

Рис. 2 Конструкция чердачного перекрытия
Район строительства – г. Владимир
Расчетная температура внутреннего воздуха tв= 18С
Зона эксплуатации рассчитываемой ограждающей конструкции – Б (СНиП 23 – 02 - 2003)
Значение теплотехнических характеристик: tн(б) = -28°С (СНиП 23 – 02 - 2003), tхп= -28°С (СНиП 23 – 01 -99), Zоп = 213 (СНиП 23 – 01 -99), tоп = -3,5С (СНиП 23 – 01 -99), V(n) = 4,4 (СНиП 23 – 01 -99).
Порядок расчета:
Требуемое сопротивление теплопередаче, (м2٠°С)/Вт:
Rтрo = ,
где tв – расчетная температура внутреннего воздуха, °С, принимается по нормам проектирования по нормам проектирования соответствующих зданий, (СНиП 41 – 01 - 2003);
tн – расчетная холодная температура, °С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 (СНиП 2.04.05 – 91*);
n – коэффициент принимаемой в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху ( СНиП 23 – 02 – 2003);
Δtн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней ограждающей конструкции по отношению к наружному воздуху
(СНиП 23 – 02 – 2003);
αв – коэффициент теплоотдачи внутренней поверхности ограждения, (м2٠°С)/Вт (СНиП 23 – 02 – 2003)
Rтрo
=
=
1,32
(м2٠°С)/Вт
Определение градусо – суток (ГСОП) отопительного периода
ГСОП = (tв-tоп)Zоп,
где tв – расчетная температура внутреннего воздуха, °С, принимается по нормам проектирования по нормам проектирования соответствующих зданий, (СНип 41 – 01 - 2003);
tоп – средняя температура отопительного периода, °С (СНиП 23 – 01 - 99);
Zоп – продолжтительность отопительного периода, сут.(СНиП 23 – 01 - 99);
ГСОП = (18 – (-3,5))213 = 4579,5 °Ссут
Величина сопротивления теплопередачи ограждения с учетом энергосбережения R0пр, (м2٠°С) /Вт, определяем по таблице ( СНиП 23 – 02 - 2003) (табл. 2):
Rпро
=
579,5 +2,7 = 2,6 (м2٠°С)/Вт
Определяем предварительную толщину утеплителя
δут =[ Rпро – ( )]λут,
где δi – толщина отдельных слоев ограждающей конструкции, м, по заданию;
λi – коэффициент теплопроводности отдельных слоев ограждающей конструкции, Вт/(м2٠°С), ( СНиП 23 – 02 – 2003);
λут – коэффициент теплопередачи утепляющего слоя, Вт/(м2٠°С), принимается по СНиП 23 – 02 – 2003. “Тепловая защита зданий”;
αn – коэффициент теплопередачи наружной поверхности ограждения, Вт/(м2٠°С),
(СНиП 23 – 02 – 2003);
αв – коэффициент теплоотдачи у внутренней поверхности стены, Вт/(м2٠°С) (СНиП 23 – 02 – 2003) (табл. 3, табл. 4);
δут
= [
2,6 – (
)]0,031
= [
2,6 – (
)]0,031
= (2,6 – 0,34)0,031 = 0,07м
Принимаем толщину утеплителя 0,07м.
Уточняем общее фактическое сопротивление теплопередаче R0ф ,(м2٠°С)/Вт:
Rф0 =
Rф0
=
= 2,61 (м2٠°С)/Вт
Проверяем условие теплотехнического расчета
Rф0 Rпро
2,61 2,6
Коэффициент теплопередачи принятого ограждения стены определяем по уравнению:
k = ,
где Rф0 – общее фактическое сопротивление теплопередаче,(м2٠°С)/Вт,
получим
k
=
= 0,38 Вт/(м2٠°С).
