Система вентиляции в расчетном помещении
4.2.1. Расчет вентиляционных решеток
Система вентиляции зала механическая. Вентиляция производится совместно с вестибюлем, так как режим работы зала заседаний и вестибюля одинаковый. Количество поступающего приточного воздуха в зал определяется расчетом.
Количество вытяжного воздуха из зала заседаний соответствует количеству приточного воздуха:
Gвытяж = Gприток
Для выбора вентиляционных решеток врасчетом помещении зала заседаний, необходимо посчитать общую площадь по формуле:
ГдеLзал – количество воздуха в воздуховодах в зале заседаний, м3/ч;
V – скорость движения воздуха, принимаемая равной 2,5 м/с.
Принимаем 12 архитектурных решеток АР 400х600мм.
4.2.2. Расчет воздуховодов
Количество вытяжного воздуха из зала заседаний соответствует количеству приточного воздуха:
Gвытяж =Gприток
Приращение количества воздуха на участке определяется по формуле:
Где Lрасч– количество воздуха в воздуховодах, м3/ч;
nуч – количество участков, шт;
Рис. 14 Схема расположения АР
Количество воздуха на каждый участок(см. рис. 14) определяется по формуле:
где nуч– количество участков на данном отрезке воздуховода;
L1= 2465 м3/ч;
L2 = 2465х 2 = 4930 м3/ч;
L3 = 2465 х 3 = 7395 м3/ч;
L4 = 2465 х 4 = 9860 м3/ч;
1 участок:
L1= 2465м3/ч
V = 3 м/с;
Площадь сечения воздуховода определяем по номограмме: 500 Х 500мм.
2 участок:
L2= 4930м3/ч
V = 3,7 м/с;
Площадь сечения воздуховода определяем по номограмме: 500 Х 800мм.
3 участок:
L3= 7395 м3/ч
V = 4,3 м/с;
Площадь сечения воздуховода определяем по номограмме: 500 Х 1000 мм.
4 участок:
L4= 9860 м3/ч
V = 5 м/с;
Площадь сечения воздуховода определяем по номограмме: 500 Х 1000 мм.
Подбор сечения воздуховодов для веток производится аналогичным способом (в данном случае, изменения сечения воздуховодов симметричны для ответвлений)
4.2.3. Расчет вентиляции санитарных узлов
Из туалетов предусматривается механическая вытяжка. Количество воздуховодов определяется в зависимости от количества санитарного оборудования. К числу санитарного оборудования относятся унитазы и писсуары. В женских туалетах расставляются только унитазы, в мужском унитазы и писсуары. По требованиям СНиПа на каждый унитаз необходимо количество воздуха Lун.= 50 м3/ч. На каждый писсуар – Lпис.= 25 м3/ч. Норма проектирования на одну ячейку 0,8м.(рис. 15) Скорость воздуха в ответвлениях вытяжки: V=4-5м/с, в магистрали V=6-8м/с
Принимаем: 5 унитазов в женском туалете;3 унитаза и 2 писсуара в мужском.

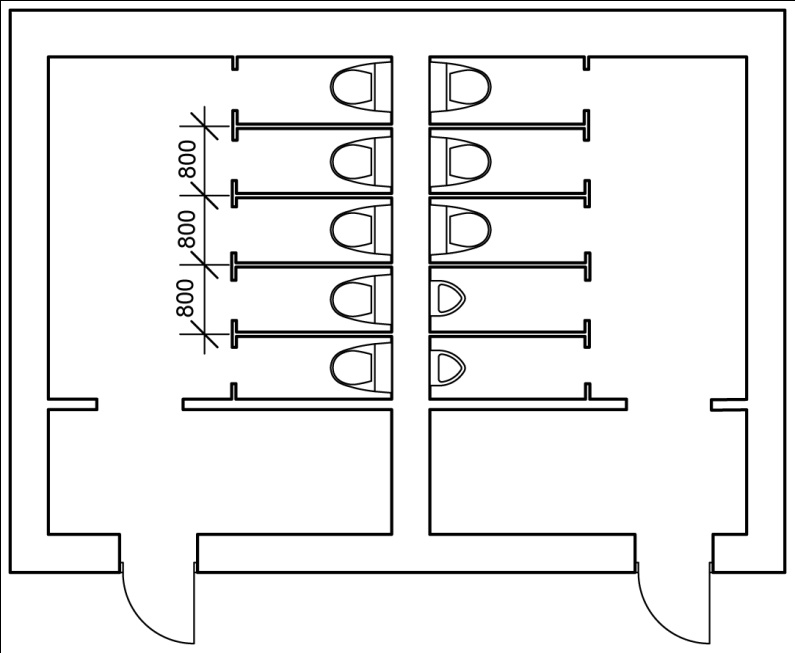

Рис.15 Мужской и женский санитарные узлы.
Находим количество воздуха в воздуховодах сан.узлов:
Lс/у=Lун
+Lп
[м3/ч];
где Lс/у - количество воздуха в воздуховодах сан.узлов, м3/ч;
Lун – необходимое количество воздуха на один унитаз, м3/ч;
Lп - необходимое количество воздуха на один писсуар, м3/ч;
- количество
приборов (унитазов/писсуаров), м3/ч.
Lмуж.=
50
м3/ч;
Lжен..=
50
м3/ч;
Считаем общее необходимое количество воздуха в сан.узлах по формуле:
∑Lс/у= Lмуж.+ Lжен..
∑Lс/у=200+250=450 м3/ч;
е:
в
мужском сан.узле:
Lмуж.=
м3/ч;
;
размеры воздуховода: 100х160 мм
в
женском сан.узле: Lжен.=
м3/ч;
;
размеры воздуховодов: 100х200мм;
вент.канал: ∑Lс/у = 450 м3/ч; V=6 м/с;
размер вент.канала: 100х200 мм
Находим площадь решеток по формуле:
-скорость
воздуха в воздуховодах;
L-
необходимое
количество воздуха
Принимаем
сечение решеток в сан.узлах 50х100
