2.2.2 Графики тепловых нагрузок
Существуют следующие типы тепловой нагрузки:
Промышленная тепловая нагрузка
Отопительная тепловая нагрузка
Горячее водоснабжение
Вентиляция
Наиболее равномерна в течение года промышленная тепловая нагрузка. Однако она меняется в течение суток в зависимости от характера загрузки предприятия. Например, для предприятия, работающего по двухсменному графику, суточный график тепловой нагрузки имеет следующий вид, рисунок 4.
0 4 8 12 16 20 24 τ, час 1 2 3 4 5 6 7 8 9 10 11 12
Рис. 4. Суточный график тепловой Рис. 5. Годовой график отопительной
нагрузки двухсменного промышленного нагрузки по месяцам. 1 - максимальное
предприятия. значение, 2 – минимальное значение.
Отопительная тепловая нагрузка существенно зависит от времени года, более того, и от температуры наружного воздуха, рисунок 5. Горячее водоснабжение практически мало зависит от времени года, но существенно зависит от дней недели и меняется в течение суток аналогично электрической коммунально-бытовой нагрузке. Суточные графики тепловой нагрузки используются для построения недельных графиков, недельные графики – для построения месячных графиков и все вместе служат основой для построения графика годовой тепловой нагрузки по продолжительности, рисунок 6.

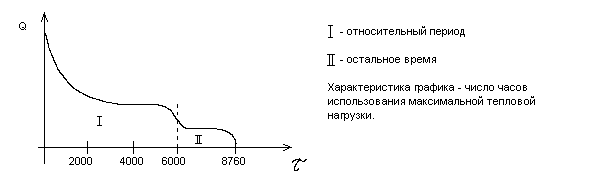

Рис. 6. Годовой график тепловой нагрузки по продолжительности.
I – отопительный период, II – остальное время.
Характеристика графика – число часов использования максимальной тепловой нагрузки τ, которое определяется следующим образом:
,
(2.2)
где
-
производство тепловой энергии в год.
Для промышленной и отопительно-бытовой нагрузки свои значения τ.
,
.
(2.3)
Порядок величины τ следующий: τ1 ≈ 6000 час/год; τ2 ≈ 2500÷4000 час/год.
2.3 Коэффициент использования и число часов использования установленной мощности.
Для оценки напряженности и качества работы электростанции и её основного оборудования пользуются двумя показателями: μуст – коэффициент использования установленной мощности; τуст – годовое число часов использования установленной мощности. Прежде чем перейти к определению этих коэффициентов, дадим несколько определений.
Установленная мощность станции – это сумма номинальных мощностей электрогенераторов, установленных на данной электростанции.
Номинальная мощность электрогенератора – это наибольшая мощность, при которой генератор может работать длительное время в режимах, определенных техническими условиями.
Коэффициент использования установленной мощности (μуст) – это отношение количества выработанной за год электрической энергии к тому количеству электрической энергии, которое могло бы быть выработано при годовой работе станции на установленной мощности.
μуст=
,
(2.4)
где 8760 – число часов в календарном году, wуст – установленная мощность станции.
Годовое число часов использования установленной мощности (τуст) – это отношение реально выработанной за год электрической энергии к установленной мощности, т.е.
τуст=
[час]
(2.5)
Из определения этих величин следует их взаимосвязь по формуле:
μуст=
(2.6)
Вообще говоря, эти величины не являются универсальными. Очень существенно отличаются для станций, работающих в базовом и пиковом режиме.
Для станций, работающих в базовом режиме, величина μуст ≈ 0.75 ÷ 0.9 . Что касается τуст, то ее величина может быть оценена так:
