14.2 Схема теплофикационной установки энергоблока ввэр-1000.
Для блока с реактором ВВЭР-1000 и турбоустановкой К-1000 60/ 1500-2 теплофикационная установка состоит из двух основных подогревателей и одного пикового подогревателя (две нитки), сетевых насосов, конденсатных насосов бойлеров, трубопроводов и арматуры, рис.14.2.
Обратная сетевая вода после механического фильтра поступает на всас сетевых насосов, которыми подается на теплофикационную установку. От напорного коллектора сетевых насосов вода проходит последовательно основные бойлеры, пиковый бойлер и поступает в коллектор прямой сетевой воды. Пиковый бойлер выполнен отключаемым по сетевой воде. Температура прямой сетевой воды регулируется путем отвода части ее помимо пикового или основного бойлеров.
При нагрузке блока менее 50% или при остановленной турбине подогрев сетевой воды осуществляется в пиковом Бойле паром от коллектора собственных нужд энергоблока.
Конденсат греющего пара пикового и основного бойлера второй ступени каскадно отводится в корпус основного бойлера первой ступени, затем конденсатными насосами подается в линию основного конденсата между ПНД-2 и ПНД-3. Предусмотрена возможность отвода конденсата греющего пара из корпуса основного бойлера первой ступени через гидрозатвор непосредственно в конденсатор турбины при удовлетворительном вводно-химическом режиме. При неудовлетворительном вводно-химическом режиме (при пусках, при остановленной турбине и при ухудшении качества конденсата) предусмотрен отвод конденсата греющего пара подогревателей в напорный коллектор насосов дренажного бака и далее в бак грязного конденсата.
Неконденсирующиеся газы из корпусов пикового бойлера и основного бойлера второй ступени отводятся каскадно в корпус основного подогревателя первой ступени, а затем – в конденсаторы турбины.
Подпитка тепловой сети и восполнение потерь сетевой воды осуществляется химически обессоленной водой.

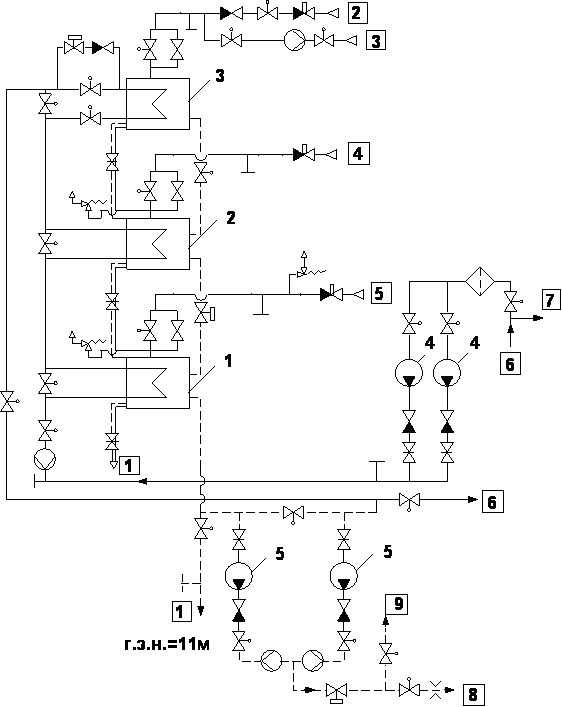

Рис. 14.2. Схема теплофикационной установки блока ВВЭР-1000 (одна нитка бойлеров).
1,2 – основные сетевые подогреватели (2 основных бойлера Б-1, Б-2 )
3 - пиковый подогреватель (бойлер Б-3). Включается при необходимости нагрева сетевой воды более 1250С. При нагрузке ТФУ на номинальной мощности и работе Б-1, Б-2, Б-3 - обеспечивается tСВ=150оС.
4 - сетевой насос: тип СЭ1250-140 ( 2 насоса на блок, 1- в работе, 1 – в резерве). Q=1200 м3/час, Н=140 м.вод.ст., n=1500 об/мин
5 - конденсатный насос бойлеров: тип КСВ-200-220, центробежный, вертикальный, двухкорпусной. Q=200 м3/час, Н=220 м.вод.ст., n=1480 об/мин.
1
2
3
4
5
6
7
8
14.3. Теплофикационная установка энергоблока рбмк-1000.
В состав теплофикационной установки входят:
- теплосеть с оборудованием;
- промежуточный контур с оборудованием.
На каждую турбину установлено 4 бойлера промежуточного контура теплосети и 1 бойлер промежуточного контура парогенератора. Температура воды промежуточного контура теплосети от 800С до 1600С, расход воды – 619 т/час. Промежуточный контур необходим для того, чтобы исключить попадание радиоактивной среды к потребителю.
В состав теплосети (на одну очередь АЭС) входят 8 сетевых подогревателей, три основных сетевых насоса (СН-1÷3) СЭ–1250-70, один летний сетевой насос 4К–90/85 (СН -4), компенсатор объема теплосети (КО).
Сетевая вода подогревается от 700С до 1300С водой промежуточного контура теплосети. Компенсатор объема необходим для поддержания давления в промежуточном контуре больше давления греющего пара отбора. Схемы обвязки бойлеров и промежуточного контура теплосети представлены на рис. 14.3 и 14.4.

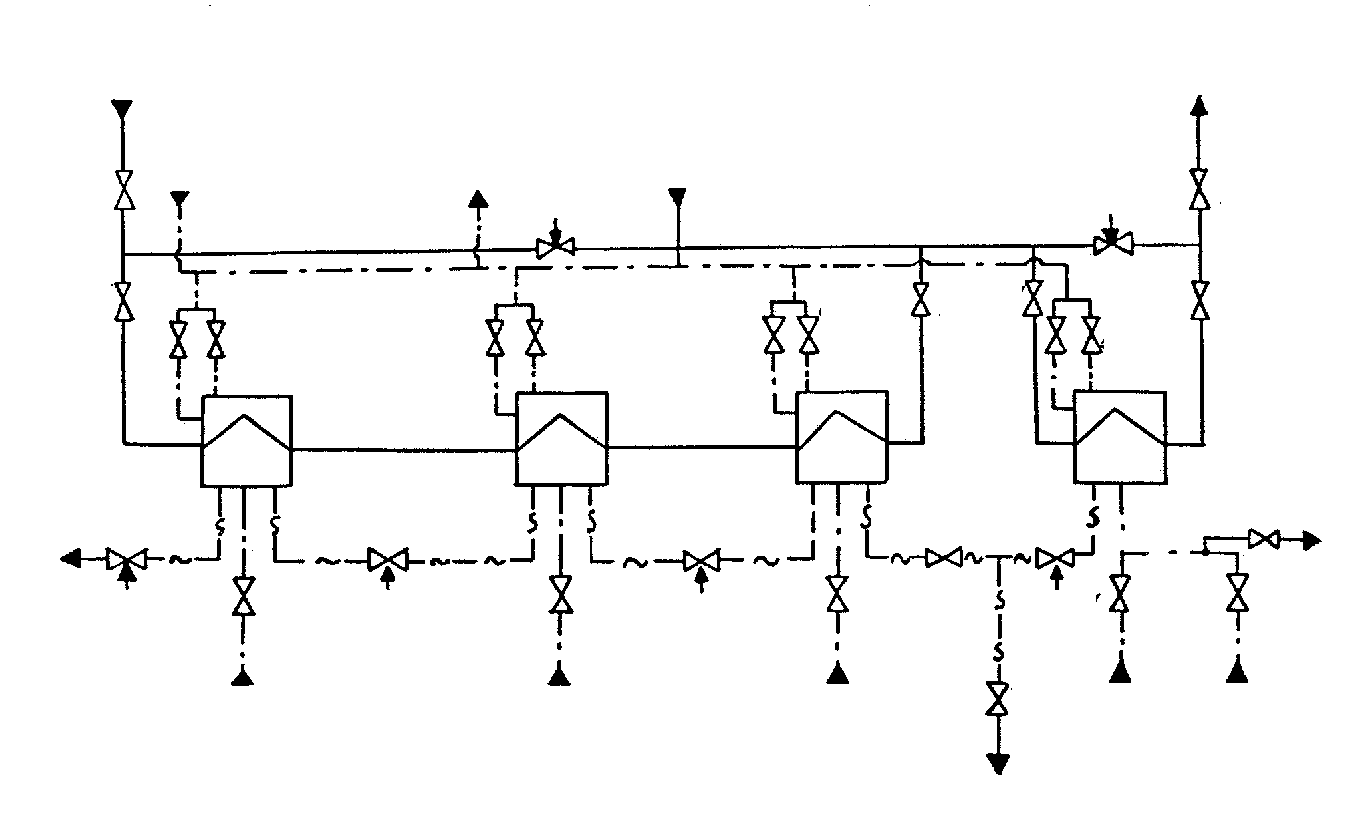

Рис. 14.3. Схема обвязки бойлеров блока РБМК-1000.
3
1
2
4
5
5
5
5
6
6
6
6
7
8
9
10
10
10
10
11
11
11
11
12
13
14

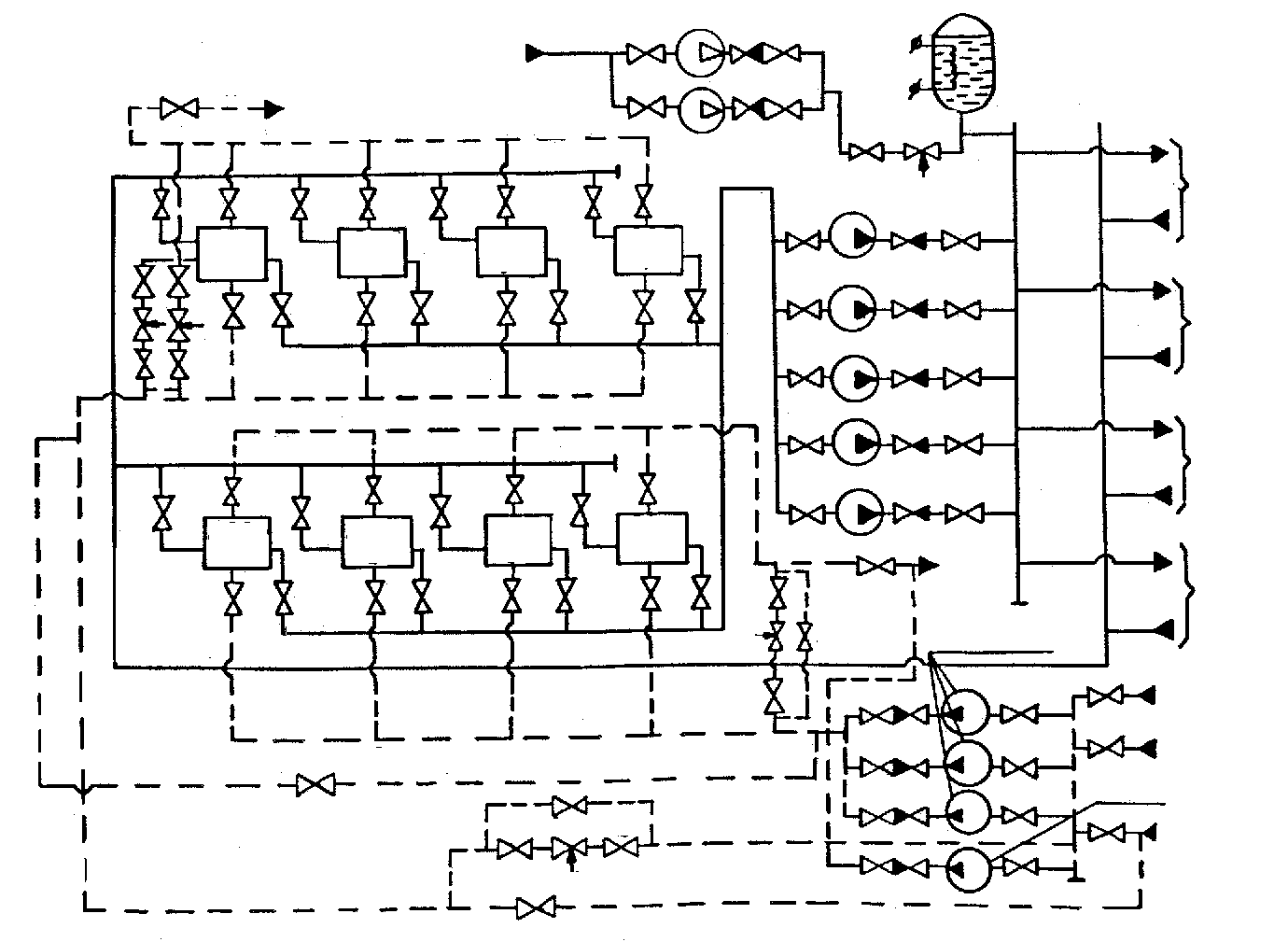

Р
ис.14.4.
Схема промежуточного контура теплосети
РБМК-1000.
1 – прямая магистраль теплосети города, 2 – химически очищенная вода подпитки промконтура, 3 – насосы подпитки теплосети, 4 – компенсатор объема промконтура, 5 – вода на бойлеры промконтура, 6 – вода из бойлеров промконтура, 7 – насосы промконтура теплосети, 8 – прямая магистраль к потребителям промплощадки, 9 – основные сетевые насосы, 10 – сетевые подогреватели теплосети города, 11 – сетевые подогреватели теплосети промплощадки, 12 – обратная магистраль от потребителей промплощадки, 13 – летний сетевой насос, 14 – обратная магистраль теплосети города.
