6. Реакторная установка с реактором ввэр-1000.
Приводимые ниже системы реакторной установки относится главным образом к серийному энергоблоку В-320. В состав энергоблока входят ядерная паропроизводящая установка водо-водяного типа единичной электрической мощностью 1000 МВт. Технологическая схема энергоблока двухконтурная.
6.1 Принципиальная технологическая схема блока с ввэр-1000.
Принципиальная технологическая схема энергоблока с реактором ВВЭР-1000 представлена на рисунке 6.1
13
Рис. 6.1. Принципиальная технологическая схема блока с реактором ВВЭР-1000.
1 – реактор, 2 – гидроемкость САОЗ, 3 – компенсатор давления, 4 – бак-барботер, 5 – парогенератор, 6 – ГЦН, 7 – система подпитки-продувки (СППР), 8 – бассейн выдержки (БВ), 9 – теплообменник БВ, 10 – насос БВ, 11, 12 – насосы САОЗ и аварийного ввода бора, 13 – спринклерный насос, 14 – теплообменник аварийного и планового расхолаживания, 15, 16 - баки запаса раствора бора, 17, 18 - фильтры СВО, 19 - доохладитель продувки, 20 - регенеративный теплообменник, 21 - высокотемпературный фильтр, 22 – турбина, 23 – сепаратор-пароперегреватель (СПП), 24 - конденсатор основной, 25, 27 - конденсатные насосы, 26 – БОУ, 28 – ПНД, 29 - дренажный насос, 30 - деаэратор основной, 31 - бустерный насос, 32 - питательный насос, 33 - турбопривод питательного насоса, 34 - конденсатор приводной турбины, 35 – ПВД.
6.2 Первый контур.
В состав реакторной установки ВВЭР-1000 входят: водо-водяной энергетический реактор типа ВВЭР-1000, главный циркуляционный контур, система компенсации давления и ряд вспомогательных систем. Главный циркуляционный контур (ГЦК) предназначен для отвода тепла, выделяющегося в реакторе, и передачи его воде второго контура в парогенераторах. ГЦК включает в себя и четыре циркуляционные петли. Каждая циркуляционная петля состоит из парогенератора (ПГ), главных циркуляционных трубопроводов (ГЦТ) Dу 850, главного циркуляционного насоса (ГЦН). Схема расположения петель ГЦК и компоновка основного оборудования реакторной установки представлены на рисунке 6.2, 6.3. Теплоизоляция трубопроводов ГЦК состоит из двух слоёв базальтового волокна (δ = 60мм) и легкосъёмных блоков. Температурные расширения ГЦК компенсируются перемещением ПГ на роликовых и ГЦН на шаровых опорах. Перемещение трубопроводов при их разрыве от реакции струи ограничено аварийными опорами.
№
4
БП №3
№1 БВ №2
Рис. 6.2 Схема расположения петель ГЦК реакторной установки ВВЭР-1000
(№1, №2, №3, №4 – номера петель, БВ и БП – бассейн выдержки и бассейн перегрузки)

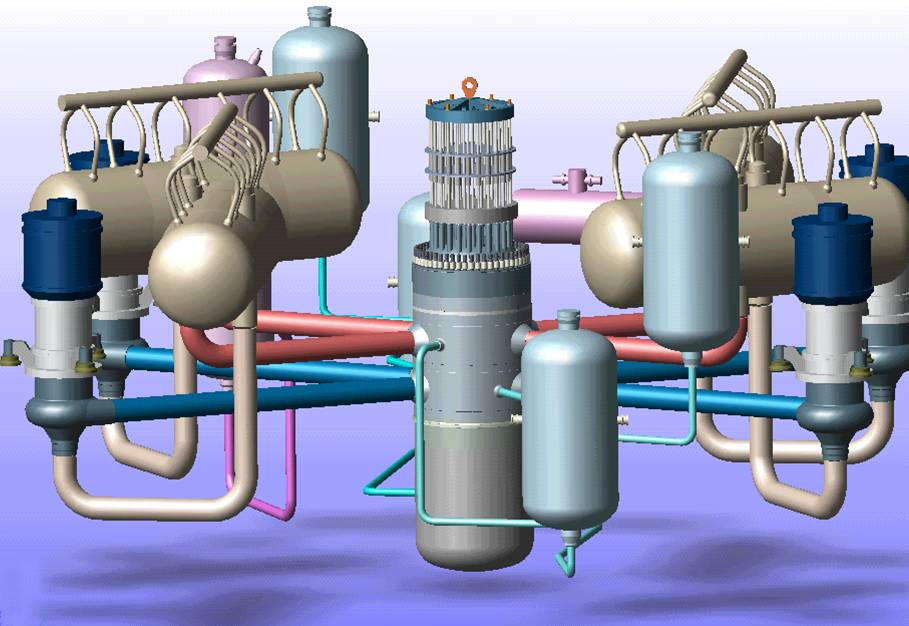

Рис. 6.3. Реакторная установка ВВЭР-1000.
1 – реактор, 2 – парогенератор, 3 – ГЦН, 4 – ГЦТ, 5 – компенсатор давления, 6 – бак-барботер, 7 – гидроемкость САОЗ.
Теплоноситель первого контура, охлажденный в ПГ, поступает на всас ГЦН и подается ими в реактор через нижний ряд напорных патрубков, опускается по кольцевому зазору между корпусом и шахтой реактора, а затем, пройдя активную зону снизу вверх, через верхние отводящие патрубки выходит из реактора и направляется в ПГ.
Регулирование реактивности, и тем самым тепловыделения, осуществляется перемещением органов регулирования с твердым поглотителем, а также изменением концентрации борной кислоты в теплоносителе.
Реактор устанавливается в бетонной шахте, обеспечивающей надежное крепление реактора и биологическую защиту. Конструкция реактора, а также системы управления и защиты (СУЗ) и аварийного охлаждения активной зоны (САОЗ) обеспечивают безопасную остановку и расхолаживание, в том числе при максимальном проектном землетрясении в 9 баллов, а также обеспечивает прочность конструкции при одновременном воздействии нагрузок, вызванных максимальным расчетным землетрясением и разрывом трубопровода Dу 850 по полному сечению.
