5. Розрахунок магнітної системи

1. Конструкція магнітопровода – плоска, шихтована магнітна система, що збирається з пластин холоднокатаної текстурованої сталі марки 3404; 0,35мм по рис.5.1

Рисунок 5.1- Конструкція трифазної плоскої шихтованої магнітної системи

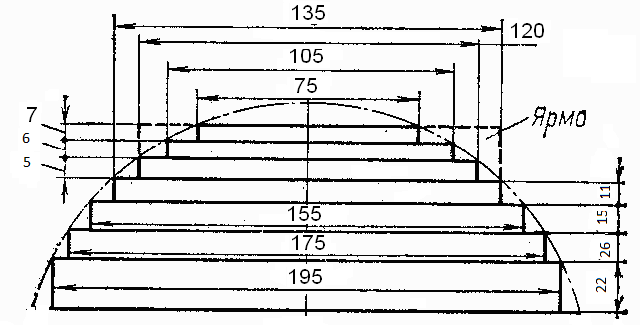

2. Розміри пакетів обираємо по табл. 8.2 [1] для стержнів розрахованого діаметра . Обирається число ступенів в перерізі стержня та ярмі (табл. 5.1)

Таблиця 5.1- Розміри пакетів

Діаметр стрижня d, мм	Стрижень		Ярмо		Розміри пакетів а х в, в стержні
	без пластини, що пресує
	nс,мм	kкр,мм	nя,мм	ая,мм
0,2	7	0,918	5	120	195х22 175х26 155х15 135х11 120х6 105х5 75х7

число ступенів стрижня;

число ступенів ярма;

ширина крайнього зовнішнього пакета;

коефіцієнт заповнення круга для стрижня.

5.1.3 Площа ступінчатої фігури переріза стрижня по табл. 8.6. та 8.7. [1]; та , об’єм кута магнітної системи – (усе переводиться в метри).

= 0,02884 ; = 0,02962м²;

= 0,004811м³.

4. Активний переріз стрижня, м²:

де визначається по табл. 2.2. [1].

5.1.5 Активний переріз ярма, м²:

5.1.6 Об`єм сталі, м³:

5.1.7 Довжина стержня, м: кута магнітної системи, м³:

де l - висота обмотки, м;

та - відстань від обмотки до верхнього та нижнього ярма, табл.4.5[1].

5.1.8 Відстань між осями стержнів, м:

5.1.9 Маса частин ярма, що містяться між осями граничних стрижнів, кг[1,рис.8.3]:

де c = 3 – число активних стрижнів;

- активний переріз ярма, м².

щільність сталі трансформатора

5.1.10 Маса сталі кута при багатоступінчатій формі переріза, кг:

11. Маса сталі у частках ярма, кг, що є заштрихованими на рис.5.2:

Рисунок 5.2 - До визначення розмірів плоскої магнітної системи

5.1.12 Маса сталі ярма, кг:

5.1.13 Маса сталі стержнів біля вікна магнітної системи, кг:

де - м²;

С = 3 – число стрижнів;

- довжина стрижня, м;

5.1.14 Маса сталі в місцях стика пакетів стержня та ярма, кг:

де - ширина ярма, що стикується, м.

5.1.15 Маса сталі стержнів, кг:

5.1.16 Загальна маса сталі, кг:

5.2 Визначення втрат холостого ходу.

5.2.1 Фактична індукція в стержні, Тл:

5.2.2 Фактична індукція в ярмі, Тл

5.2.3 Індукція в стику косому, Тл:

5.2.4 Площа перерізу стержня на косому стику, м²:

Питомі втрати для стрижнів, ярма та стиків визначаються по 8.10 [1].

5.2.5 Втрати холостого ходу, Вт:

де К_пр=1,05, К_пз=1,02, К_пя=1, К_пп=1, К_пш=1,01 - коефіцієнти, що визначаються по табл. 8.12;

К_пр = 1,05 К_пз = 1,02 К_пя = 1 К_пп = 1 К_пш = 1,09

К_пу= 10,45 - по табл. 8.13. [1];

- береться відповідно з конструкцією магнітопроводу

5.2.6 Відхилення фактичних втрат холостого ходу від заданого ,%:

5.3 Визначення струму холостого ходу.

5.3.1 По табл. 8.17 [1] знаходяться питомі намагнічуючі потужності.

5.3.2 Намагнічуюча потужність холостого ходу:

де К_тр=1,18, К_тз=1, К_тпл=3, К_тп=1,045, К_тш=1,01 - коефіцієнти, що визначаються по табл. 8.12 та 8.21 [1]

К_тя = 1,06

К_ту = 27,95– коефіцієнт, що визначається по табл. 8.20 [1]

5.3.3 Реактивна складова струму холостого ходу, %:

5.3.4 Активна складова струму холостого ходу, %:

5 .3.5 Повний струм холостого ходу, %:

5.3.6 Відхилення фактичної величини струму холостого ходу від заданої, %:
