Система канализации.
Классификация
По целям и месторасположению систему канализации можно разделить на три больших раздела:
внутренняя канализация — система сбора стоков внутри зданий и сооружений и доставки их в систему наружной канализации;
наружная канализация — система сбора стоков от зданий и сооружений и доставки их к сооружениям очистки либо к месту сброса в водоприёмник;
система очистки стоков.
По собираемым стокам канализация подразделяется на:
хозяйственно-бытовую канализацию (обозначение К1);
ливневую канализацию (обозначение К2);
производственную канализацию (обозначение К3).
Хозяйственно-бытовая канализация бывает:
централизованная;
автономная;
Канализация
Канализация предназначается для приема, отвода, очистки и сброса в водоемы сточных вод. Различают ливневые (атмосферные), хозяйственно-бытовые (от санитарных приборов) и производственные сточные воды. (5) Канализация бывает внутренняя (внутридомовая) и наружная. Внутреннюю составляют приборы и домовые сети, наружную — наружные сети, состоящие из дворовых (внутриквартальных) и городских сетей, очистные и водосбросные сооружения.
Виды канализационных систем :
Внутренняя канализация
Наружная канализация
Ливневая канализация
Производственная канализация
Централизованная
Автономная
Система канализации проектируется общесплавной, раздельной или полураздельной.
Общесплавная принимает все виды сточных вод в единую общую сеть и очистные сооружения.
Раздельная канализация проектируется в виде двух сетей — ливневой и хозяйственно-бытовой.
Ливневая принимает атмосферные и условно чистые производственные сточные воды, которые не требуют очистки перед сбросом в водоем.
Хозяйственно-бытовая принимает не только бытовые, но и загрязненные производственные воды.
Несмотря на необходимость дублирования сетей, раздельная система канализации в большинстве случаев оказывается экономичней общесплавной благодаря резкому уменьшению объема очистных сооружений. Это определило ее широкое распространение, особенно в промышленном строительстве.
Полураздельная канализация подобно раздельной состоит из двух сетей. Ее отличие заключается в том, что в сеть, идущую на очистные сооружения, направляются также первые наиболее загрязненные порции атмосферной воды в начале дождя и вся влага от кратковременных дождей.
Городская схема канализации (рис. 1 ) состоит из уличных канализационных труб, присоединяемых к коллекторам, главного коллектора города или района. Движение сточных вод обеспечивается укладкой труб с уклоном. В зависимости от рельефа местности канализация проектируется самотечной или напорной. Необходимость в напорной канализации, включающей станцию перекачки, возникает в том случае, если самотечным трубам нельзя придать необходимый уклон из экономических соображений. Для городской канализационной сети применяют асбестоцементные, керамические, чугунные или железобетонные трубы, которые укладывают на глубину не менее 2 м.
Рис. 1 Схема городской канализации 1 — уличные канализационные трубы; 2 — коллектор; 3 — главный коллектор; 4 — станция перекачки: 5 — напорный коллектор; 6 — очистные сооружения; 7 — граница города.
Внутренняя канализация
Внутренняя канализация в гражданских и вспомогательных промышленных зданиях проектируется как хозяйственно-бытовая.
Наряду с ней в зданиях устраивают внутренние водостоки для отвода атмосферных вод. Воды из них сбрасывают в ливневую канализацию, а если она отсутствует — на отмостку перед зданием в открытые лотки (рис. 2).
Выпуск внутреннего водостока снабжают сифоном для предохранения системы от охлаждения наружным воздухом. Приемниками сточных вод в зданиях служат санитарные узлы. Все приемники снабжаются смывными устройствами от водопровода.
Сточные воды уходят в канализационную сеть через гидравлический затвор — сифон, который представляет собой U-образную трубу, заполненную водой.
Гидравлический затвор препятствует прохождению газов из канализационной сети в помещение.
Сифон обычно объединен с ревизией — отверстием со съемной крышкой для прочистки труб при засорах. Все приемники подсоединяют с помощью различных фасонных частей (отводов, колен, тройников, крестовин и т. д.) к стоякам.
Канализационные стояки монтируются из раструбных труб, которые выполняют из чугуна, асбестоцемента или пластмасс. При стыковании прямой конец трубы вставляют в раструб, а стык герметизируют.
Выше чердачного перекрытия канализационный стояк продолжается как вытяжная труба, выходящая выше покрытия и исключающая попадание газов в помещения. Диаметр вытяжной трубы назначают больше диаметра стояка.
Отвод канализационных вод из стояка за пределы здания (выпуск) проектируют из чугунных труб. Выпуск присоединяют к смотровому канализационному колодцу.

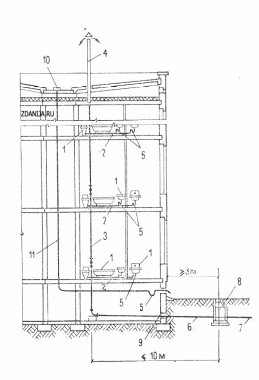

Рис. 2 Внутренняя канализация и внутренний водосток в гражданском здании
1 — приемники сточных вод; 2 — отводные трубы; 3 — канализационный стояк; 4 — вытяжная вентиляционная труба; 5 — гидравлический затвор; 6— выпуск; 7 — дворовая сеть; 8 — смотровой канализационный колодец; 9 — зазор в кладке фундамента на величину осадки здания; 10 — водосточная воронка; 11 — стояк внутреннего водостока
Внутренняя канализация зданий, как правило, имеет следующие элементы:
Водоприёмные приборы:
раковины;
мойки;
унитазы;
писсуары;
трапы;
душевые поддоны;
водосборные воронки;
производственное оборудование.
Система трубопроводов:
вентиляционные стояки, выводимые на кровлю или вакуумные клапаны;
подводки и коллектора — горизонтальные трубопроводы;
стояки — вертикальные трубопроводы;
ревизии и прочистки;
выпуски в наружную канализацию;
запорная арматура на выпусках;
звуковая изоляция.
Дополнительные элементы:
системы подкачки стоков;
локальные системы очистки.
Наружная канализация
Элемент локальных очистных сооружений
Наружные канализационные сети, как правило, являются самотёчными, прокладываются с уклоном по ходу стоков.
Наружная канализация может быть организована по следующим системам:
общесплавная — коллекторы принимают и дождевые и хозяйственно-бытовые стоки;
раздельная — существуют отдельные коллекторы для принятия дождевых и хозяйственно-бытовых стоков;
полураздельная — сети раздельно собирают дождевые и хозяйственно-бытовые стоки, доставляя их в общесплавной коллектор.
Наружная канализация подразделяется на:
внутридворовые сети;
уличные сети;
коллекторы.
Элементами наружных сетей являются:
трубопроводы;
колодцы (смотровые, поворотные, перепадные и так далее). Как правило, снабжены люками c крышками и скобами для спуска в них обслуживающего персонала;
насосные станции подкачки;
локальные очистные сооружения;
септики;
выпуски в водоприёмники.
Материалы
К материалам, применяемым в системах канализации, предъявляются повышенные требования из-за агрессивности среды переносимых стоков. Трубопроводы как правило применяют из следующих материалов:
чугун;
полиэтилен;
полипропилен;
ПВХ (поливинилхлорид)
железобетон (на наружных сетях диаметром от 150 мм).
Для коллекторов больших диаметров также применяют:
железобетон.
Реже используются:
стеклянные трубы;
керамические трубы;
асбестоцементные трубы.
Колодцы различного назначения сооружаются из сборного или монолитного железобетона, различных прочных пластмасс.
Литература
СНиП 2.04.01-85* — Внутренний водопровод и канализация зданий;
СНиП 2.04.02-84 — Водоснабжение. Наружные сети и сооружения;
СНиП 2.04.03-85 — Канализация. Наружные сети и сооружения;
СТО 02494733 5.2-01-2006 — Внутренний водопровод и канализация зданий;
С. В. Яковлев, Ю. М. Ласков. Канализация (водоотведение и очистка сточных вод). 7-е изд. — М.: Стройиздат, 1987.
Безраструбная чугунная канализация
|
История
Обычно различают два типа чугунных труб, различающихся между собой функционально:
чугунные трубы типа SMU. Концы труб гладкие, то есть без разъемного соединения. Демонтаж таких труб очень удобен;
чугунные трубы типа SME. Один из концов трубы имеет разъемное соединение-раструб, другой гладкий.
Размер чугунных труб характеризуется их номинальным диаметром, то есть практически внутренним диаметром(труба из чугуна DN 100 имеет реальный внутренний диаметр 100 мм, а внешний диаметр 110 мм).
Безраструбная канализация стала производиться с конца 60-х годов XX века в Европе, когда в строительной отрасли начались поиски новых материалов и технологий. С тех пор уже более 40 лет не существует более качественной и надёжной системы отведения сточных вод, чем безраструбная канализация.
Классификация
По целям и месторасположению систему безраструбной канализации можно разделить на 2 больших вида:
1. Внутренняя канализация — система отвода стоков внутри зданий и сооружений и доставки их в систему наружной канализации;
SML (отвод стоков внутри зданий)
KML (отведения сточных вод из гостиниц и ресторанов, больниц и других предприятий с большим объемом агрессивных стоков)
VML (сточные трубопроводы с защитой от конденсата)
RML (трубопроводы для вентиляции).
2. Наружняя канализация — система отвода стоков от зданий и сооружений и доставки их к коллектору:
TML (отвод стоков от зданий с прокладкой в земле)
BML (отведение сточных вод от мостов).
Особенности
На протяжении нескольких десятилетй к чугуну формировалось отношение как к наилучшему материалу, обладающему наиболее подходящими требованиями, а так же уникальными свойствами для систем канализации:
чугун не горит и не плавится при пожаре;
не выделяет вредных токсичных веществ (подтверждается исследованиями);
Отсутствие раструбов позволяет обеспечить более высокую герметичность стыков и соединений, исключает применение дополнительных уплотняющих материалов и делает элементы системы более легкими и универсальными;
Наилучшая защита от коррозии, а также высокая износостойкость и гладкая поверхность благодаря особому внутреннему покрытию из модифицированной эпоксидной смолы с оптимизированными свойствами у труб, и поверхностной обработке внутренней и наружной поверхностей методом катафорезного электрофореза (KTL) у фасонных частей.
Бесшумность (по сравнению со всеми существующими аналогами материалов для канализационных сетей). Уровень шума менее 16 dB
Трубопроводы SML не чувствительны ни к жаре ни к холоду.
Беспроблемное бетонирование. Очень низкий коэффициент линейного расширения, 0,0115 мм/мК (приблизительно как у бетона)
Трубопроводы не требуют никаких компенсаторов, в отличие от системы пластиковых труб.
Термическая обработка приводит к образованию графита розеточной формы. Трубы легко поддаются обработке (хорошо режутся). Улучшаются механические свойства чугуна, возрастает предел прочности на разрыв. Трубы не хрупкие. Толщина стенок равномерна по всей длине.
Применение данной канализационной системы SML дает существенный экономический эффект: не требуется никаких дополнительных мер по огне- и шумозащите, значительно повышается срок службы системы канализации, возрастает межремонтный период, сводятся к минимуму эксплуатационные затраты.
Основные характеристики
Чугунные трубы SML имеют длину 3000 мм. Снаружи покрыты красно-коричневой грунтовкой 40 микрон, внутри слой модифицированной эпоксидной смолы жёлтого цвета толщиной 130 микрон. Трубы и фитинги производятся номинальным диаметром 50, 70, 80, 100, 125, 150, 200, 250, 300 мм и не имеют привычных раструбов. Соединение происходит хомутами, состоящими из стабилизированной стали и резины EPDM.
Соединительные хомуты используются для безнапорных систем канализации (0,5 бар)
Либо в напорной системе, если же поверх соединительного хомута установлен усиливающий хомут, смонтированная система в таком варианте выдерживает внутреннее давление до 10 бар.
Безраструбная канализация соответствует европейскими стандартами DIN 19522 / EN 877 и российскому ГОСТ 6942-98
Применение
Для соединения двух деталей из чугуна типа SMU используют муфту из эластомера, обжимаемую хомутом из нержавеющей стали.
Существует два типа хомутов Rapid(с одним винтом) и CV(с двумя винтами).
На внутренней поверхности муфты находится ограничительный упор, который устанавливается между двумя концами труб и обеспечивает идеальную герметичность. Для резки труб можно использовать ножовку по металлу, приспособление для резки труб специально по чугуну или отрезную шлифмашину с дисками по металлу.
Резка газовой горелкой запрещена. Также запрещается сваривать чугунные трубы. Трубы, имеющие дефекты (вмятины, трещины и т. д.) нужно демонтировать.
Литература
«Особенности чугунных гравитационных канализационных установок внутри зданий», 2006 г.
СНиП 2.04.01-85 — Внутренний водопровод и канализация зданий;
СНиП 2.04.02-84 — Водоснабжение. Наружные сети и сооружения;
СНиП 2.04.03-85 — Канализация. Наружные сети и сооружения;
СТО 02494733 5.2-01-2006 — Внутренний водопровод и канализация зданий;
ГОСТ 9.602-2005 ЕСЗКС. Сооружения подземные
ГОСТ 6942-98 чугунные трубы и фитинги
