3. Снятие обратной ветви вах стабилитрона (на той же установке).

Стабилитрон включить в обратном направлении в схему по отношению к предыдущим измерениям.

Предел прибора PV выбрать в соответствии с напряжением (U_СТ) стабилитрона (см. табл. 2)

Таблица 7.

Диод 2С156А
Iст. ,мА	0,1	…	…	10
Uст.,В

Построить полный график ВАХ стабилитрона.

4. Снятие обратной ветви вах диода д9б.

Установка собирается на монтажной панели согласно рис.4.

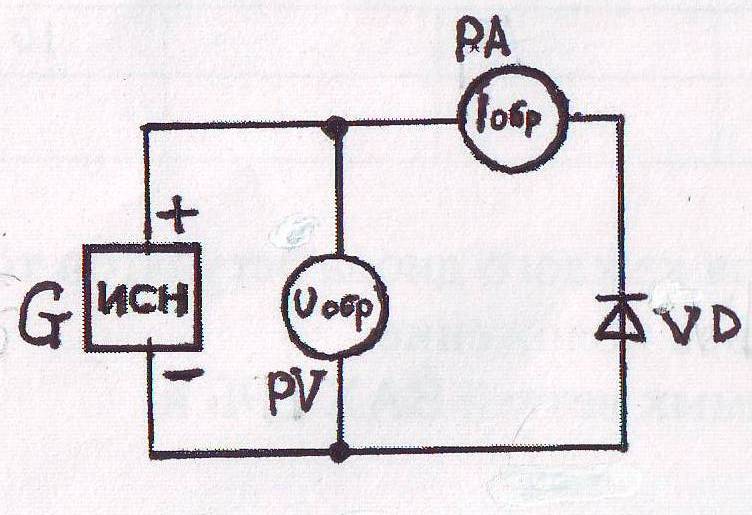

Рис.4. Электрическая принципиальная схема установки для снятия обратных ветвей ВАХ диодов.

G – источник стабильного напряжения (ИСН).

РА – блок «АВО» стенда (выбор предела см. табл. 1).

PV – блок «АВМ 2» (выбор предела см. табл. 1).

VD – исследуемый диод.

Задавая значения силы обратного тока с помощью источника ГН2 (0-12 В) по прибору РА, измерить значения обратного напряжения. Заполнить табл. 8.

Таблица 8.

При значении U_o6p=10 B нагреть корпус диода пальцами (эксперимент проводить аккуратно, не задевая пальцами металлических выводов электродов диода) и пронаблюдать изменение обратного тока при изменении температуры.Затем убрать руку с корпуса диода и снова просмотреть показания прибора РА. Наблюдаемые температурные изменения силы тока записать в тетрадь, сделать выводы.

5. Снятие обратной ветви вах диода кд103а.

Источником питания использовать ИСН4 (0-100 В), измерения проводить в пределах U_o6p до значения 50 В.

Результаты занести в таблицу 9.

Таблица 9.

Iобр, мкА			…
Uобр., В			…	50

Примечание.

Если обратный ток диода КД103А не удается обнаружить (почему?), необходимо провести исследования с диодом Д226Е.

Построить график прямых ветвей ВАХ Д9Б и КД103А и обратных ветвей диода Д9Б и Д226Е.

6. Исследование графиков полученных характеристик вах.

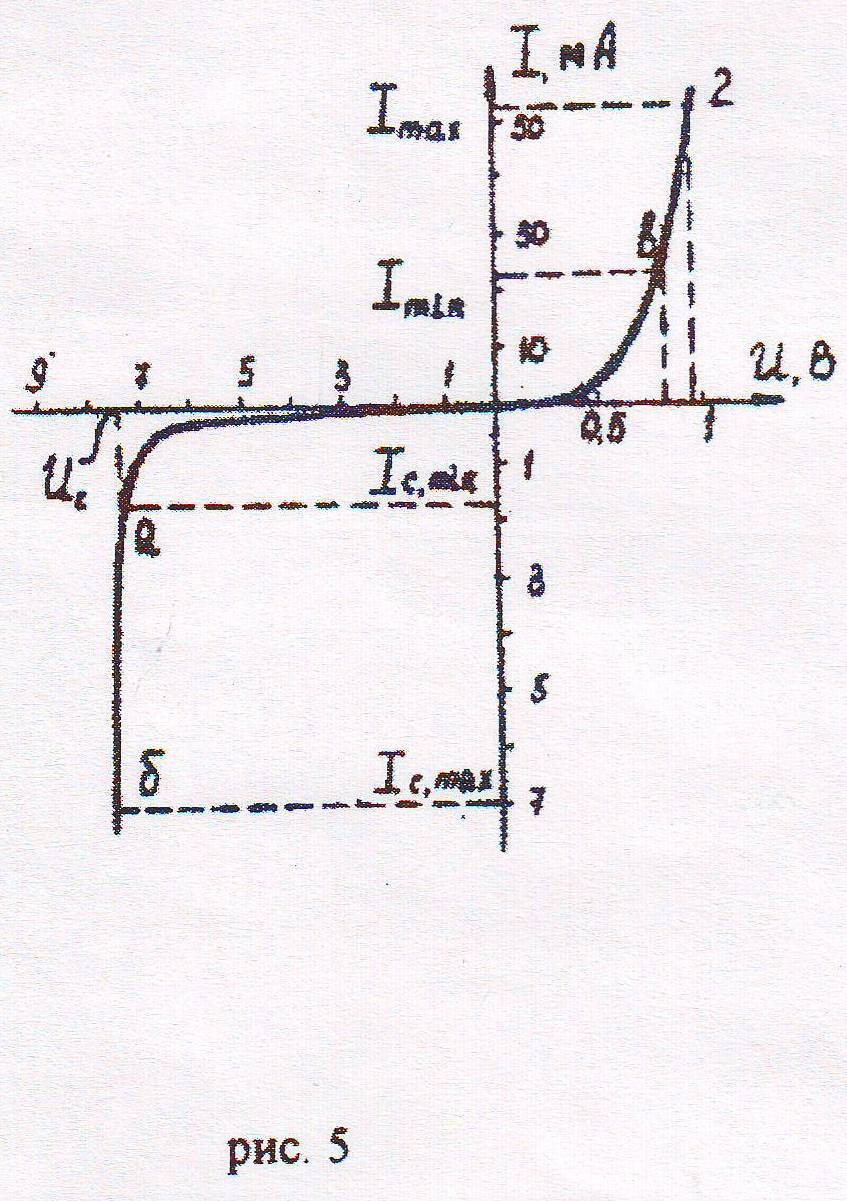

Рис. 5. Расчет режима стабилитрона и стабистора на графиках ВАХ диодов.

Полупроводниковые диоды часто применяются для стабилизации напряжения. На рис. 5 указаны участки ВАХ (участки аб и вг), на которых изменение силы тока происходит почти при постоянном напряжении на диоде. Участок (аб) на обратной ветви ВАХ характеризует работу диода в качестве стабилитрона, участок (вг) на прямой ветви ВАХ – стабистора.

По построенным графикам определите:

1. напряжение стабилизации U_ст.;

2. максимальный I_ст.max и минимальный I_ст.min токи стабилизации

3. разброс (интервал) напряжений стабилизации в пределах рабочего участка.

Полученные результаты занести в табл. 10

Таблица 10.

Величина	Д9Б	КД103А	2С156	2С156
Uст.,В
Iст. min,мА
Iст.max, мА
Uст.,В
