Лабораторная работа № 5.

Исследование полупроводниковых диодов

Порядок выполнения работы

Для снятия вольтамперных характеристик (ВАХ) предлагаются следующие п./п. приборы:

• Точечный высокочастотный германиевый диод типа Д9Б. Корпус стеклянный, ближе к аноду расположена красная кольцевая риска.

• Кремниевый выпрямительный диод типа КД103А. Чёрный пластмассовый корпус, у вывода анода нанесена голубая точка

• Кремниевый выпрямительный диод типа Д226Е. Условное графическое обозначение (УГО) нанесено на корпусе.

• Кремниевый стабилитрон типа КС156А (2С156А). УГО - также на корпусе.

Таблица 1. Предельные эксплуатационные параметры диодов

Тип диода	Iпр. mах, мА	Uпр.В не более	Iобр., мкА не более	Uобр. mах, В	примечание
Д9Б	90	0,5	250	10
КД103А	100	1	1	50	стр. 94 метод
Д226Е	300	1,5	150	50

Таблица 2. Предельные эксплуатационные параметры стабилитрона.

Тип диода	Uст., В	Uст.	Iст.min, мА	Iст.maх, мА	Рmax, Вт	примечание
КС156А 2С156А	5,6	10%	3	55	0,3	Стр.96 метод.

1. Проверка диодов на исправность с помощью омметра.

1.1 Работа с прибором типа дт – 838 при измерении сопротивления(омметром).

Включить тумблер «СЕТЬ» стенда. Свечение индикаторной лампочки сигнализирует о подаче питания на стенд.

На панели с закреплённым прибором DT-838 поставить тумблер в положение «ВКЛ». Переключатель пределов измерения прибора DT-838 из положения «OFF» переключить в сектор - пределы от 2000 кОм (2 Мом) до 200 Ом.

При разомкнутых соединительных проводах прибора на цифровом отчётном устройстве (ЦОУ) индицируется единица в старшем разряде при погасших младших - знак переполнения (при измерениях следует выбрать большой предел). Для омметра это состояние R=∞.

При замкнутых между собой соединительных проводах, т.е. R=0 (короткое замыкание) на ЦОУ должна быть индикация нулевых показаний или близкие к ним, т.к. особенность прибора – нет регулятора (ручки)

«Утановка 0»

ВНИМАНИЕ! Особенностью прибора является разная сила тока через измеряемый объект на каждом пределе измерения, что проявляется при измерениях элементов с нелинейными характеристиками.

Любой омметр содержит собственный источник тока, поэтому измерение сопротивления можно производить только в обесточенных цепях. Источники питания измеряемых омметром цепей должны быть отключены от цепи или выключены.

Для ознакомления с монтажной панелью (рис. 1) и приобретения навыков работы с омметром, измерьте сопротивление между гнездами, объединенными синими полосками (электрическая шина)

Показания омметра, в этом случае, должны быть равны нулю или близкие к нему значения на пределе измерения «200 ».

При измерении сопротивления между соседними шинами – прибор должен показывать переполнение даже на самом большом пределе измерения «2000 к », т.к. сопротивление больше, чем 2000кОм.

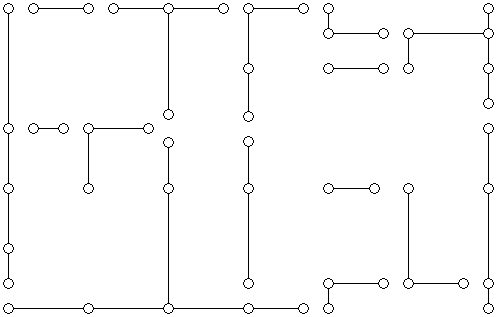

Рис. 1.Вид монтажной панели стенда.
