Примечания:

1. Общие коэффициенты неравномерности притока сточных вод допускается при­нимать при количестве производственных сточных вод, не превышающих 45 % общего расхо­да.

Общие коэффициенты неравномерности притока бытовых вод от города

Таблица 3.3

Средний расход сточных вод, л/с	Общий коэффициент неравномерности
	К	К-га
5	2,5	0,38
10	2,1	0,45
20	1,9	0,5
50	1,7	0,55
100	1,6	0,59
300	1,55	0,62
500	1,5	0,66
1000	1,47	0,69
5000 и более	1,44	0,71

табл. 3.3 показаны значения коэффициентов неравномерности от среднесекундного расхода, с помощью которых вычисляют значения рас­четных максимальных и минимальных расходов сточных вод.

9. При промежуточном значении среднего расхода сточных вод общие коэффициен­ты неравномерности следует определять интерполяцией.

10. Для начальных участков сети, где средний расход менее 5 л/с действует правило для безрасчетных участков, на которых принимают минимально допустимые диаметры и ук­лоны труб (см. Табл. 2.2).

11. При более значительном количестве производственных сточных вод, чем указано в примечании 1, расчетные расходы устанавливают по графикам и таблицам суммарного при­тока сточных вод от города и промышленного предприятия по часам суток.

Приток бытовых вод от промышленных предприятий характеризу­ется максимальным коэффициентом часовой неравномерности К₆

K₆=q_wnlq_mld, (3.7) ГДС ^Гщах и q_mij — максимальный и средний расходы в час за смену. Много­численными наблюдениями установлено, что коэффициент часовой нерав­номерности притока бытовых сточных вод практически одинаков для раз­личных отраслей промышленности.

Р

Режим отведения бытовых вод промышленного предприятия

Таблица 3.4

Часы	Холодный цех, 25 лУ(см-чел)		Горячий цех, 45 л/(см-чел)
смены	Значение К6 при Kg.x.=3	Расходы в %	Значение К6 при Kg.,. =2,5	Расходы в %
0-1	1	12,5	1	12,5
1-2	0,625	6,2	0,6	7,5
2-3	0,625	6,2	0,6	7,5
3-4	0,625	6,2	0,6	7.5
4-5	1,5	18,75	1,5	18,75
5-6	0,625	6,2	0,6	7,5
6-7	0,625	6,2	0,6	7,5
7-8	3	37,5	2,5	31,25
Всего за
смену		100		100

екомендуемые значения К_б приведены в табл. 3.4, где показан ре-Мим отведения бытовых вод от промышленного предприятия по часам сме­ны.

Определение расчетных расходов бытовых и производствен­ных сточных вод. Под расчетным расходом подразумевается расход, яв-ЛДющийся лимитирующим при расчете сооружений водоотведения.

Для расчета водоотводящих сооружений используются средние и Максимальные суточный, часовой и секундный расходы.

Расчетные расходы бытовых вод от города определяют по сле­дующим формулам:

средний суточный:

Q₂=q₆-N 1\Ш,м¹1 сут. (3.8) максимальный суточный:

Q_t=(q₆-N/\ 000) • Я, ,м³/сут; (3.9) средний часовой:

q = q₆ -TV/(1000-24), (3.10) максимальный часовой:

_qi=q-K,uW, (3.11)

средний секундный:

*_иИ.,=*₆-#/(24-3600),л/с; (3.12) максимальный секундный:

Я_тт,=Я_тш,-К,л/с, (3.13)

где q₆ — удельное водоотведение бытовых вод, л/(чел сут); N — расчетное население.

Максимальный секундный расход удобно определять по формуле Я_та,, =4oFK, (3.14) где F — селитебная площадь кварталов, га; ^₀ - модуль стока, л/(ста) — обобщенный показатель расхода с единицы площади жилых кварталов, оп­ределяемый по формуле

q₀ = q₆ -Р/24-3600, (3.15)

где Р — плотность населения, чел/га.

Нормами водоотведения бытовых вод от города не учитываются расходы воды, поступающие от домов отдыха, санаториев, профилакториев и др. Эти расходы воды определяются и учитываются отдельно.

Расчетные расходы бытовых вод от промышленных предпри­ятий определяются по формулам:

Q_mid = (25/V, +45/V₂)/1000, м³/_Суг, (3.16)

О™ = (25ЛГ₃ + 45/VJ/1000, м³/суг, (3.17)

Чшк, ={25М_ъ-К^+А5М,-К_б^П-Ъ600, л/с, (3.18) где N\ и N2 — число работающих в сутки при удельном водоотведении со­ответственно в холодных и горячих цехах 25 и 45 л/см (см. табл. 3.4); N₃ и N4 — то же, в смену с максимальным числом работающих при удельном водоотведении соответственно 25 и 45 л/см на одного работающего;

Qmid — среднесуточный расход; Q_{max ст} — расход в смену с максималь­ным числом работающих; К_6х=Ъ и К_6г =2,5 — коэффициенты часовой не­равномерности при удельном водоотведении соответственно 25 и 45 л/см на одного работающего; t — продолжительность смены, ч.

Расчетные расходы душевых вод с учетом их равномерного об­разования в течение 45 минут последнего часа смены можно определять по формулам:

Ona*._Cm =^д._с.1И_д 45/1000-60, м³/см (3.19) Qc = (?дЛ45/1000-60)(Л^ /ЛГ_тах),м³/см (3.20)

<7та*., =Я_Д.С.^тД^/ 3600, Л/С (3.21)

^гД^е Яд.с. - расход воды через одну душевую сетку, равный 500 л/ч; т_д - чис­ло душевых сеток; N_CM и N_mia — число рабочих, пользующихся душем, со­ответственно, в рассчитываемую и максимальную смены; 45 - продолжи­тельность работы душа в последний час смены, мин.

Число душевых сеток:

^тД = ^Nm -tnlt^.W (3.22)

где Г/7 = 9 - продолжительность водной процедуры одним пользующимся душем, мин; /д = 45 - продолжительность работы душа, мин.

Расход душевых вод можно определить по формулам:

йшш = (^40ЛГ5 + 607V₆) /1 ООО, м³/сут; (3.23)

Q^,_m =(40/V₇ +60ЛГ₈)/1000, м³/см; (3.24)

<7_та*. = (40ЛГ₇ + 607V_g)/(45 ■ 60), л/с; (3.25)

где N₅ и N₇ — число пользователей душем в холодных и горячих цехах с удельной нормой 40 л/чел, N₆ и 7Y₈ — то же в горячих цехах с удельной Нормой 60 л/чел.

Расчетные расходы производственных сточных вод определяют ПО формулам:

Qmu = ЯпМ, м³/сут; (3.26) Q^,_m =ЯпМ_тлх, м³/см; (3.27)

?тах., = Я_ПМ_т^К_п l(t ■ 3,6), л/С, (3.28)

Где q_n — удельное водоотведение производственных сточных вод, м³, на единицу выпускаемой продукции; М и — количество выпускаемой Продукции, соответственно, в сутки и смену с наибольшей производитель­ностью; К_п — коэффициент часовой неравномерности; г — продолжитель­ность смены (технологического процесса), ч.

Коэффициент часовой неравномерности притока производствен­ных сточных вод К_п зависит от отрасли промышленности, вида выпускае­мой продукции и степени совершенства технологического процесса.

При проектировании коэффициент К_п следует принимать на осно-Инии опыта работы аналогичных промышленных предприятий или по ре­комендациям технологов.

Расчет, выполненный по вышеизложенным формулам, позволяет установить экстремальные часовые расходы сточных вод и расходы за дру­гое время.

Для удобства расчетов водоотводящих сооружений полученные ре-|ультаты определения расходов целесообразно сводить в ведомости. Форма вводной ведомости приведена в табл. 3.5.

Режим водоотведения сточных вод по часам суток. Распределе­ние расхода сточных вод по часам суток удобно представлять в виде сту­пенчатого графика (рис. 3.5). По оси абсцисс откладывается время суток, а НО оси ординат - часовые расходы в м³ или в % от суточного расхода.

Отклонение от значения среднечасового расхода, равного 100/24 = 4,17 %, зависит от среднесекундного расхода и соответствующего ему ко­эффициента неравномерности водоотведения.

Р

Таблица 3 .5

Сводная ведомость суммарных расходов сточных вод

О 2 4 6 8 10 12 14 16 18 20 22 24 часы суток

2

4

6\

						|
	4.17										L
						2

Обслуживае­мый объект	Расходы сточных вод
	Среднесуточные, м3/сут		Максимальные ча­совые, м3/ч		Максимальные секундные, л/с
	Бытовых и душевых	Производ­ственных	Быто­вых и Душе­вых	Производ­ственных	Быто­вых и душе­вых	Произво­дствен­ных
Город Про-мышлен-ноепредприятие
Всего

ис. 3.S. Ступенчатый график притока сточных вод:

/ - реальный приток; 2 - равномерный приток

Такие графики наглядны и более точны, если строятся при запол­нении суммарной таблицы притока сточных вод от города и промышлен­ных предприятий, с учетом распределения бытовых и производственных сточных вод от промышленного предприятия по часам смены.

Расчетные участки трубопроводов и коллекторов — это отдель­ные расчетные участки, в пределах которых расход считают условно посто­янным. Определять суммарные (максимальные) расчетные расходы сточ­ных вод различного происхождения с учетом графиков их притока для всех участков сложно, так как эти пиковые расходы не совпадают по времени, что способствует созданию некоторого запаса. Этот запас наиболее ощутим лишь на нескольких начальных участках, когда так называемый «сосредо­точенный расход» бытовых, душевых и производственных сточных вод от промышленных предприятий соизмерим с расходом бытовых вод от горо­да, отводимым по коллекторам наибольшего сечения.

Опыт проектирования водоотводящих сетей подтверждает воз­можность указанного выше метода определения расчетных (суммарных) расходов.

При расчете насосных станций, аварийно - регулирующих резер­вуаров и очистных сооружений необходимо иметь распределение суточных И Сменных расходов по часам суток и смен.

С

Таблица 3.6

Суммарная таблица притока сточных вод от города и промышленных

предприятий

Часы суток	Бытовые воды от го­рода			Воды от промышленного предприятия №1								Суммарные расходы
				Бытовые			Душевые		Производст­венные
		%	м3	%	м3	м3		%		м3	м3		%
0- 11- 2
23-24
Всего		100		100				100					100

уммарные расходы сточных вод в отдельные часы суток получа­ют путем составления суммарной таблицы притока сточных вод, форма Которой представлена в табл. 3.6.

Максимальный часовой расход по табл. 3.6 будет меньше суммы максимальных расходов отдельных видов сточных вод, получаемый с по­мощью табл.3.5, так как пиковые расходы не совпадают по времени.

Расчет с использованием табл. 3.6 исключает запас и этот расход ближе к действительному.

В значениях удельного водоотведения бытовых вод учтены расхо­ды не только от жилых домов, но и от административных зданий и комму­нально-бытовых предприятий. Формулы (3.14) и (3.15) предполагают рав­номерное отведение сточных вод с площади кварталов. При размещении на лтой площади административных и коммунальных объектов этот принцип нарушается.

На участках, отводящих воду от таких объектов, следует трубопро­воды проверять на пропуск сосредоточенных расходов от них. Эти расходы устанавливают по соответствующим действующим нормативам.

В то же время расходы воды на других участках сети могут быть меньше вычисленных по формулам (3.14) и (3.15). В этом случае для рай-бна, где расположены административные здания и коммунальные предпри­ятия, модуль стока следует определять без учета расходов воды от указан­ных выше объектов по формуле

до

£F- 86400 '

(3.29)

где 2mii/ — среднесуточный расход сточных вод от рассматриваемого рай­она водоотведения, м³/сут, с суммарной площадью кварталов }TF, га;

^ Q_c — сумма сосредоточенных расходов от объектов нежилого назначе­ния, м³/сут.

Удельное водоотведение без учета расходов от нежилых объектов q может быть определено по формуле

ZQc 1000

, л/(челсут).

(3.30)

Определение расчетных расходов сточных вод для отдельных участков сети. Расчетный расход для расчетного участка сети можно опре­делить по тяготеющим площадям и по удельному расходу на единицу дли­ны трубопровода. Первый метод «площадей» широко применяется в инже­нерной практике, второй — метод «длин» — применяется реже, преимуще­ственно при расчете сети с использованием ЭВМ.

При определении расчетного расхода по тяготеющим площадям используются понятия транзитного, бокового, попутного и сосредоточен­ного расходов.

На рис. 3.6 представлены схемы, иллюстрирующие методику опре­деления расхода q2i-22 ^на участке 21-22.

/ и

20

21

Чаи

22

20

21

22

Рис. 3.6. Схемы к определению расчетных расходов: I - трассировка сети по пониженной грани; II - то же, по объемлющей схеме; а-г - части кварталов, тяготеющие к прилегающим веткам

Транзитный расход q_mp — расход на предшествующем расчетном участке (участок 20-21); боковой расход q_6oK — расход, поступающий с бо­ковой ветки; попутный расход q_non — расход, поступающий с прилегающе­го квартала; сосредоточенный расход q_c от нежилого объекта.

При определении расчетного расхода общий коэффициент нерав­номерности может быть введен только на общий средний расход qi

=0_O-F„ л/с (3.31)

где qo — модуль стока, вычисляемый по формуле (3.15); F, - общая площадь кварталов, тяготеющая к данному расчетному участку.

По схемам на рис. 3.6 видно, что попутный расход q_non в рассмат­риваемый участок 21-22 поступает по всей его длине. В целях упрощения расчета его условно считают присоединенным в начале участка (в точке 21).

Сосредоточенный расход q_c от нежилого объекта определяют как Ьумму расчетных расходов сточных вод различного происхождения (на­пример, бытовых, душевых и производственных), каждый из которых вы­числяют соответственно по формулам (3.18), (3.21) и (2.28). Различают |ранзитный и местный сосредоточенные расходы.

1. Местный сосредоточенный расход — расход от промышленного Предприятия, расположенного на прилегающем квартале или его части (при трассировке сети по пониженной стороне квартала), показан на схеме рис. 3.6, г.

П. Транзитный сосредоточенный расход — расход от промышленного Предприятия, попадающий в сеть выше расчетной точки 21 (см. рис. 3.6, б).

Таким образом, расчетный расход на отдельном участке сети q2i-22 ^определяется по формуле

021-22 = К?*» +я_бок) + я_тр]-к + д_с,л/с (3.32)

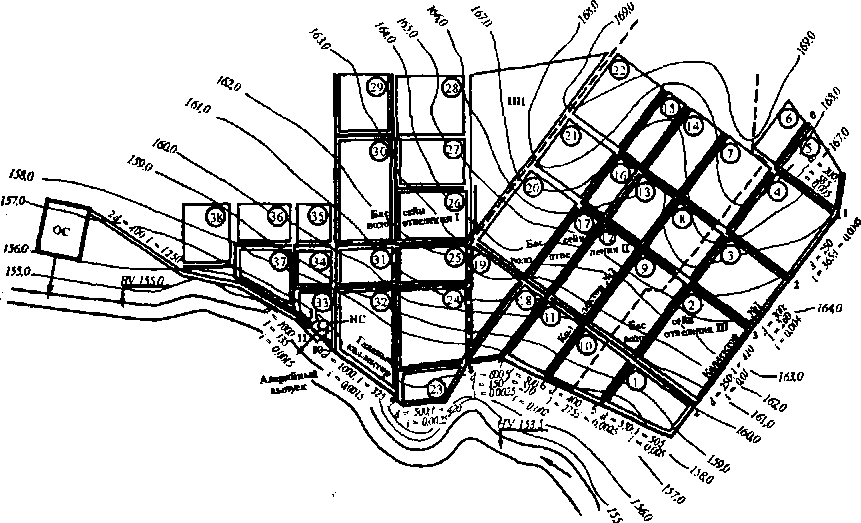

В целях упрощения расчеты осуществляют по определенной форме табл. 3.7). Предварительно на схеме водоотведения нумеруют все кварталы И определяют их площадь, га. Расчетный коллектор разбивают на отдель-$1ые расчетные участки (см. рис. 3.7).

В графу 1 заносят номера расчетных участков по движению воды от кварталов, создающих попутный, боковой и транзитный расходы, а в Графу 3 — вычисленные суммы их площадей F, га. В графе 4 указывают определенный для данного района модуль стока q₀, л/(ста).

В графу 5 заносят значение среднего секундного расхода со всей тяготеющей к данному участку площади (попутного и бокового) q_mij_s, л/с. Транзитный расход в графе 6 равен среднему расходу в графе 7 на преды­дущем расчетном участке.

В графу 7 записывают _s — сумму средних бокового, попутного и транзитного расходов; в графу 9 — q_max._s — максимальный расход быто­вых вод на расчетном участке.

Местный сосредоточенный расход на всех последующих участках становится транзитным. Расчетный расход в графе 12 вычисляется как сумма расходов в графах 9-11.

О

Определение расчетных расходов для отдельных участков сети коллектора №1

Таблица 3.7

																	Сосре-
шо																	дото-
1																	ченный
мУ	о				"а												расход,			о
>i						и										о			л/с		Xи
<етны		а. м		и;				+		г-						!=: г£		35	«ja X		[ый ра
о м																		Xн	Sjj		Xt",
о.																		о и	X		и г
я																		2	м		о м
																			н		о.
1		2		3		4		5		6		7		8		9		10	11		12
0-1		6		3,2		0,69		2,21		-		2,21		5,97		5,97		-	-		5,97
1-2		5;4		13,5		0,69		9,32		2,21		11,53		24,21		24,21		-	-		24,21
2-3		7(1/4)		2		0,69		1,38		11,.53		12,91		26,47		26,47		-	-		26,47
3-4		3,8(1/3)		10,27		0,69		7,09		12,91		20		38		38		-	-		38
4-5		9(1/2);2;		22,9		0,69		15,8		20		35,8		64,44		64,44					64,44
5-6		1;		5,7		0,69		3,93		35,8		39,73		70,32		70,32		_	_		70,32
6-7		10		57,74		0,69		39,84		39,73		79,57		130,49		130,49		-	-		130,49
		9(1/2); 7
		(3/4);8(2/
		3); 11-
		16;21;22
7-8		17;18;20		17,6		0,69		12,14		79,57		91,71		148,57		148,57			-		148,57

пределение расчетных расходов начинают с диктующих точек. В табл. 3.7 приведено вычисление расчетных расходов для коллектора №1 схемы водоотводящей сети города, представленной на рис. 3.7.

Техника вычисления существенно упрощается, если результаты гидравлического расчета и построение продольного профиля сводятся в таблицу определенной формулы (табл. 3.8).

Расчетный расход сточных вод по удельному расходу на единицу длины трубопроводов, тяготеющих к отдельным участкам сети определяет­ся аналогично описанному выше.

Средние попутные, боковые и транзитные расходы находят по формуле

q_t =я_удТ,1_пл/с (3.33)

где q_yd — удельный расход на 1 м длины самотечных трубопроводов всего

города; Е/₍. — суммарная длина всех участков сети, присоединяемых к

началу расчетного участка.

Удельный расход определяется по формуле

4_yd = q_muiJ^/c (3.34)

где q_mid._s — средний расход сточных вод от всего города, определяемый по формулам (3.12); L — общая протяженность самотечных трубопроводов, города, м.

Вычисленные расходы сточных вод для отдельных участков сети Сводятся в табл. 3.9, аналогичную табл. 3.8.
