Конструкция трансформаторов.

    Баки трансформаторов сварные. Подъем трансформатора в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла.     Активная часть состоит из магнитопровода, изготовленных из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Сборка.

    Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

Окончательная сборка.

    После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.

Испытания.

    Все трансформаторы подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.

Технические характеристики трансформаторов НТМИ.

Трансформатор	Номинальное напряжение обмоток, кВ			Номинальное напряжение, кА в классе точности				Максимальная предельная мощность		Н, мм		Масса, кг
	ВН	НН (осн.)	НН (доп.)	0,5	1,0	3,0
НТМИ-6	6	0.1	0.1/3	75	150	300	630		400		67
НТМИ-10	10	0.1	0.1/3	150	300	500	1000		490		87

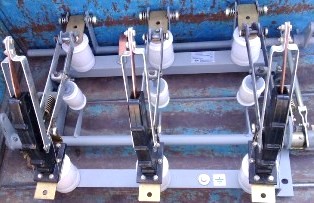

ВНПз-17Н Выключатели нагрузки ВН-16, а также ВНп-16, ВНз-16, ВНП-17, ВН-10 представляют собой разъединитель со смонтированными на опорных изоляторах дугогасительными камерами. Используются в камерах стационарных типа КСО-366, КСО-386 и в КТПН 6-10/0,4 кВ до 2500 кВА киоскового типа прошлых лет выпуска. Автогазовый выключатель (выключатель нагрузки) типа ВН-16, ВНП-17 рассчитан на работу в сети 6 - 10 кВ, номинальный ток отключения соответственно 200 и 400 А. В данный момент эти выключатели не производятся и поставляются нашим предприятием после полного ремонта (ревизии).

Особенности конструкций и принцип действия вн-16, вНр-10, внПз-17

Выключатель нагрузки типа ВН, ВНП состоит из следующих узлов - общая рама, подвешенная на опорных изоляторах, на которых смонтированы дугогасительные камеры с неподвижными контактами - основными и дугогасительными, подвижные контакты - основные и дугогасительные, общий приводной вал, связанный с полюсами изоляционных тяг. В конструкцию дугогасительной камеры выключателя нагрузки типа ВН-16, ВНП-10 входит две пластмассовые щеки, внутри которых заложены сменные вкладыши из оргстекла, образующие узкую щель, в которой движется дугогасительный контакт. Для управления выключателем нагрузки типа ВН-16 предусмотрено применение приводов типа ПР-17, ПР-10. Выключатели нагрузки ВН-1, ВНз-17 предназначены для включения участков электрической цепи напряжения до 10 кВ при токах нагрузки до нескольких сотен ампер и при отсутствии тока. Также и для защиты электрических сетей от токов короткого замыкания КЗ. В последнем случае к раме выключателей нагрузки присоединяются предохранители типа ПК, ПКТ напряжением 6-10 кВ. Выключатели нагрузки ВН-16 без предохранителей применяются в маломощных сетях (например сельских) в виде самодостаточного коммутационного аппарата.
