4.2.2 Определение размеров фундамента под стену
Расчетное сопротивление грунта основания находится по формуле (8):
Давление в предварительных расчетах вычисляется по формуле (10):
.
Ширину фундамента, расчетное сопротивление грунта и давление под подошвой фундамента сведем в таблицу 5.
Таблица 5 – Ширина фундамента, расчетное сопротивление грунта и давление под подошвой фундамента
, м |
, |
, кПа |
, кПа |
1,6 |
19,72 |
356,22 |
359,88 |
2,0 |
19,86 |
357,59 |
305,50 |
2,4 |
19,95 |
358,96 |
269,25 |
2,8 |
20,01 |
360,33 |
243,36 |
Удельный вес грунта, залегающего под подошвой фундамента с учетом взвешивающего воздействия воды находим по формуле:
, (11)
где
Рисунок 13 - и
По точке пересечения графиков и определяем требуемую ширину фундамента – 1,62 м. Длина подошвы быть не менее 1 м.
Принимаем типовую фундаментную плиту ФЛ16.12-2 с размерами подошвы 1,18х1,6 м высотой 0,3 м, сверху нее два фундаментных блока ФБС12.6.6 с размерами 1,18х0,6х0,6 м и один ФБС12.6.3 с размерами 1,18х0,6х0,3 м. Стену подвала составленную из фундаментных блоков в расчете веса фундамента не учитываем, так как нагрузки в расчетных усилиях приняты с ее учетом. Схема фундамента представлена на рисунке 14.

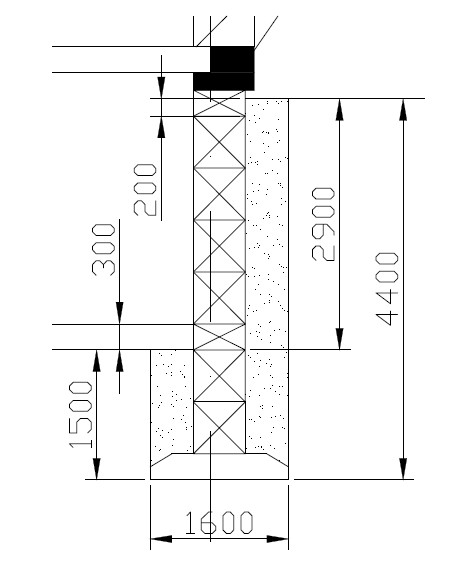

Рисунок 14 - Схема фундамента под стену
Расчетное сопротивление грунта 356,22 кПа.
Найдем объем
фундамента длиной 1 п.м.
,
его вес вычисляется по формуле (12):
кН.
Объем грунта на уступах вычисляется по формуле (13):
кН.
Среднее давление на основание находится по формуле (14):
кПа
<
356,22
кПа.
Проверяем краевые напряжения при эксцентриситете по формуле (16):
Тогда краевые напряжения находятся по формуле (17):
кПа
<
427,46
кПа.
кПа
> 0.
Все условия для 2 сечения (фундамент под стену) выполнены.
4.3 ПРОВЕРКА ВЕРТИКАЛЬНЫХ НАПРЯЖЕНИЙ НА КРОВЛЕ ПОДСТИЛАЮЩЕГО СЛОЯ ГРУНТА
4.3.1 ФУНДАМЕНТ ПОД КОЛОННУ
Поскольку сцепление у суглинка полутвердого меньше чем у тугопластичного, залегающего под подошвой, выполняем проверку прочности подстилающего слоя.
Вертикальные напряжения от собственного веса грунта на уровне подошвы фундамента:
кПа,
На глубине 4 м от
NL,
кПа,
Соотношение сторон
подошвы фундамента
.
Глубина залегания
суглинка полутвердого (от подошвы
фундамента)
,
относительная глубина
.
Отсюда коэффициент,
учитывающий распределение напряжений
по глубине,
.
Напряжения на
кровле суглинка от фундамента:
кПа.
Напряжения от собственного веса грунта вынутого при отрывке котлована:
,
где
- коэффициент,
учитывающий распределение напряжений
по глубине,
.
кПа
Сумма напряжений:
кПа.
Расчетное сопротивление суглинка полутвердого:
,
(8)
,
;
=1,
,
,
;
=1;
;
;
- удельное сцепление
грунта, залегающего непосредственно
под подошвой фундамента,
;
- глубина заложении подвала, м;
- глубина подвала – расстояние от уровня планировки до пола подвала, поскольку глубина 2,6 м > 2 м, то принимаем м.
.
м.
кПа.
Условие,
<
кПа, выполняется.
