6.4 Расчет и конструирование плиты
Так
как для любого пролета плиты отношение
длинной и короткой сторон
плиту рассчитываем как балочную,
работающую на изгиб между второстепенными

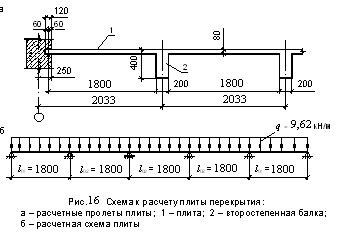

балками. Для расчета из плиты вырезаем
полосу шириной 1 м поперек второстепенных
балок и рассматриваем ее как многопролетную
неразрезную систему (рис.18). Нагрузки
на 1 м такой полосы и на 1 м2 численно
равны и отличаются только размерностью
- вместо нагрузки, распределенной по
площади, принимают погонную.
Расчетные пролеты плиты:
В крайнем пролете и в среднем
Изгибающие моменты в плите с учетом пластических деформаций:
в крайнем пролете:
на первой промежуточной опоре:
в средних пролетах и на средних опорах:
При
в плитах, окаймленных по всему контуру
балками (средние участки перекрытия),
изгибающие моменты можно уменьшить на
20 %.
В
нашем случае
т.е. М=0,8·1,948=1,56.
Подбор
арматуры плиты производим как для
изгибаемого элемента прямоугольного
профиля размером
Принимаем
тогда
Граничная относительная высота сжатой зоны
=
0,502(1 – 0,5·0,502) = 0,376.
В крайних пролетах:
=
<
R
= 0,376;
=
=
мм2
/м.
На первой промежуточной опоре:
m
=
< R
= 0,376;
=
=
мм2 /м.
В средних пролетах и на средних опорах:
m
=
< R
= 0,376;
=
=
мм2 /м.
Для армирования плиты принимаем основную рулонную сетку С1 длиной 18,3м с продольным расположением рабочих стержней 4 В500 с шагом 125 мм (As1 = 100,5 мм2/м > 58,54 мм2/м).
В крайнем пролете и над первой промежуточной опорой укладываем дополнительно сетку С2 длиной 2,7м с рабочими стержнями 4 В500 с шагом 150мм (As2 = 84,04 мм2/м-3 В500), тогда общая площадь сечения рабочих стержней сеток С1 и С2 составит As1 + As2 = 100,5 + 84,04= 184,54 мм2/м > 84,66 мм2/м.
Распределительные стержни сеток С1 и С2 принимаем 3 В500 с шагом 300 мм. Сетки раскатывают поперек второстепенных балок, располагая их по толщине плиты согласно эпюре изгибающих моментов. При этом места перегиба сеток размещают на расстоянии, равном ¼=2030/4=507,5мм пролета плиты в каждую сторону от оси опоры. В нерабочем направлении стык сеток делают внахлестку. Нахлест сеток С1 составил167мм, а у С2-317мм.
6.5 Расчет и конструирование второстепенной балки
6.5.1 Определение усилий во второстепенной балке

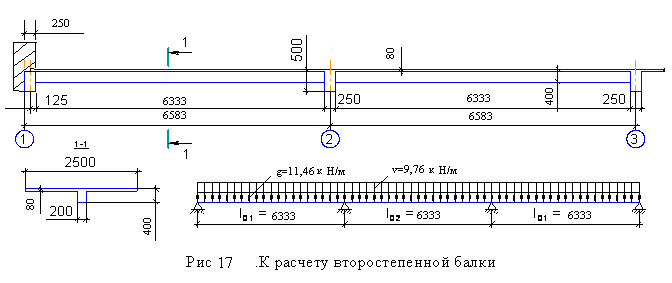

Расчетная схема второстепенной балки принимается в многопролетной неразрезной (рис. 17) с расчетными пролетами:
в крайнем и среднем пролетах расстояние между гранями главных балок:
-
Погонная нагрузка на балку определяется умножением распределенных по площади нагрузок на ширину грузовой полосы, равной шагу второстепенных балок 2,03 м; учитывается и вес ребра балки.
Расчетная нагрузка:
постоянная
временная:
полная:
Изгибающие моменты с учетом пластических деформаций:
в крайнем пролете
на первой промежуточной опоре
в средних пролетах и на средних опорах
Для
средних пролетов балки необходимо
определить отрицательные моменты в
пролете от невыгодного расположения
временной нагрузки
в смежных пролетах, что можно сделать
с помощью таблицы прил. Ⅸ
по отношению нагрузок
В нашем случае
тогда
в сечении 6 на расстоянии
справа от опоры В β=-0,017,а
изгибающий
момент
в
сечении 7 на расстоянии
от опоры В β=-0,0178, а
момент
