3.5 Расчет прочности нормальных сечений ригеля
Характеристика

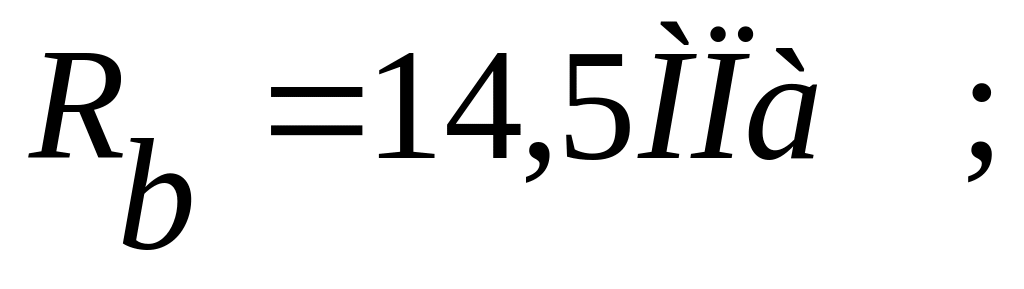

материалов. Бетон класса В25 с расчетными
характеристиками:
Продольная
и поперечная

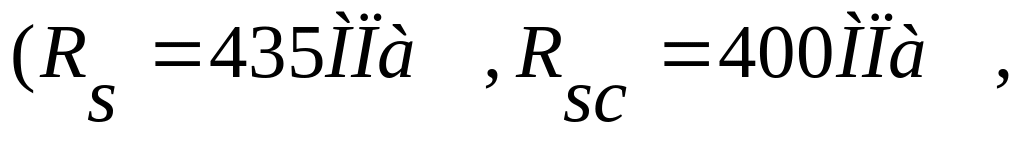

арматура
класса A500С
Подбор продольной арматуры. Производится на действие изгибающих моментов для четырех расчетных сечений: на крайней и средней опорах, в крайнем и среднем пролетах.
Крайняя опора . Продольная арматура подбирается по моменту, действующему по
грани колонны А
Здесь
и далее используются абсолютные величины
усилий
и
Полагая,
что продольная арматура будет расположена
в один ряд, принимаем
тогда
Следовательно, сжатая арматура по расчету не нужна.
Требуемая площадь растянутой арматуры на опоре А
По
сортаменту подбираем 2 Ø20 A500

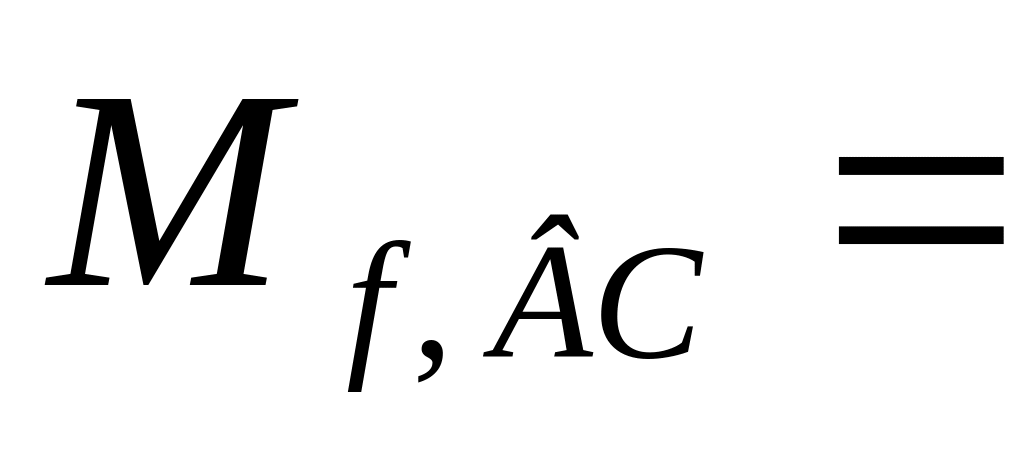

Средняя опора. Наибольший момент MBC = 438 кНм соответствует схеме I+III и действует справа от опоры В. Тогда момент по грани колонны (опоры В) справа
438
– 4520,4/2
= 348 кНм;
;
Требуемая площадь растянутой арматуры на опоре В
Принимаем 2 22+220 А500 (Аs = 760+628=1388 мм2).
Крайний
пролет.
383
кНм;
750

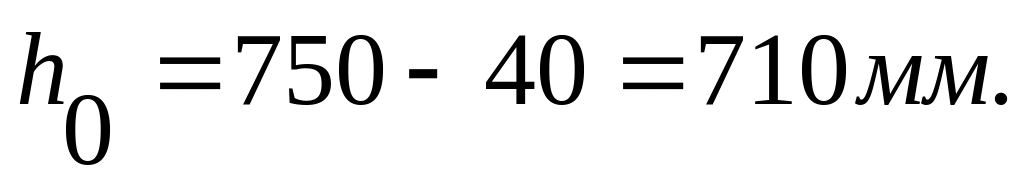

– 60 = 690 мм;
Требуемая площадь растянутой арматуры:
Принимаем 225+ 218 А500 (Аs = 982+509=1491 мм2).
Средний
пролет.

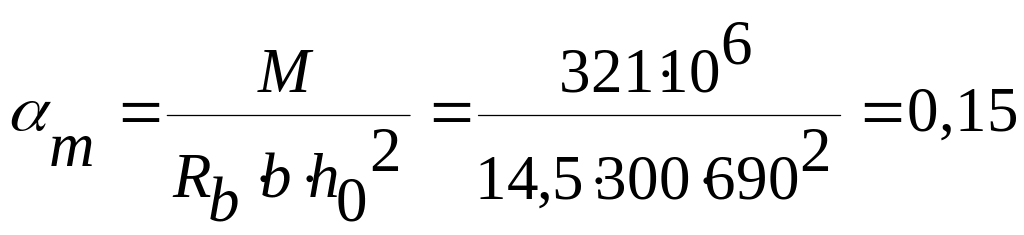

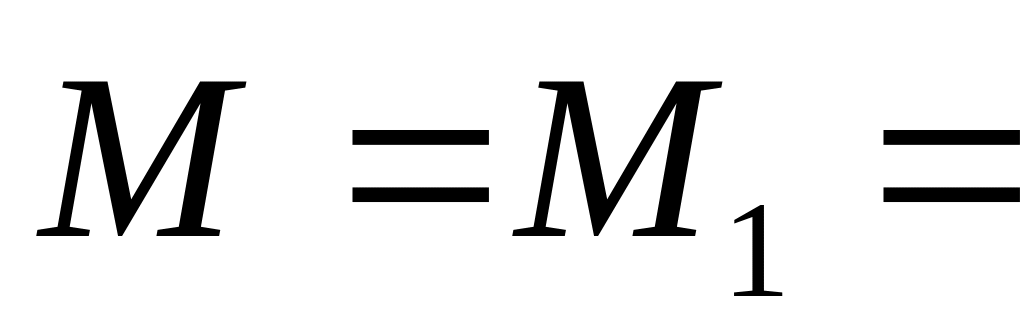

321
кНм;
690
мм;
Требуемая площадь растянутой арматуры:
Принимаем 420 А500 (Аs = 1256 мм2).
3.6 Расчет прочности наклонных сечений
Расчет на действие поперечной силы
Рассматриваем сечение у опоры В слева, в котором при загружении ригеля по схемам I+II действует наибольшая поперечная сила Qmax = QB,l = 464,5 кН.
При n = 1 находим
=

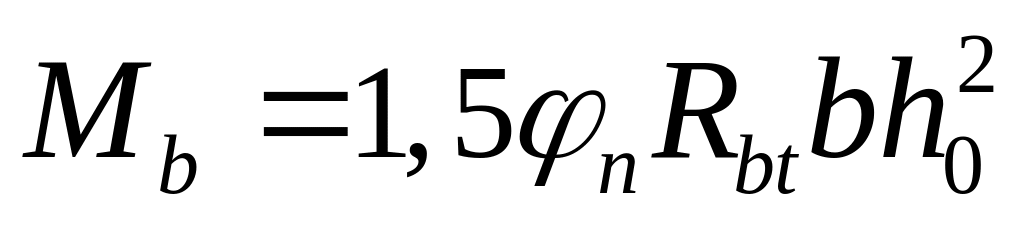

1,511,053006602
= 2,06108 Нмм.
q1 = q – 0,5v = 152,75 – 0,5121,06 = 92,22 кН/м;
здесь q = 152,75 кН/м – суммарная нагрузка, v = 121,06 кН/м – полная временная нагрузка;
=

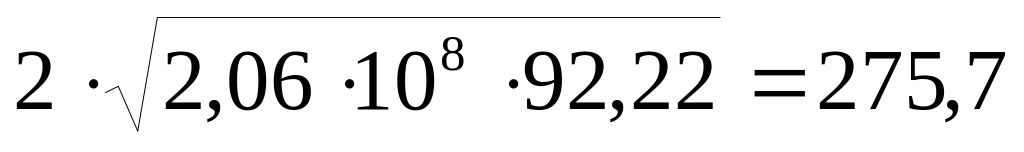

кН.
Так как
=
275700 Н >
=
-
464500 = 159742,4Н,
то требуемую интенсивность поперечного армирования
=
=
226,1 Н/мм.
По конструктивным требованиям шаг хомутов у опоры должен быть не более /2 = 660/2 = 330 мм и не более 300 мм, а в пролете – не более 0,75 = 0,75640 = 480 и не более 500 мм. Максимально допустимый шаг хомутов у опоры
мм.
Принимаем шаг хомутов у опоры В Sw1 = 150 мм, а в пролете - Sw2 = 250 мм, что меньше конструктивных значений и Sw,max.

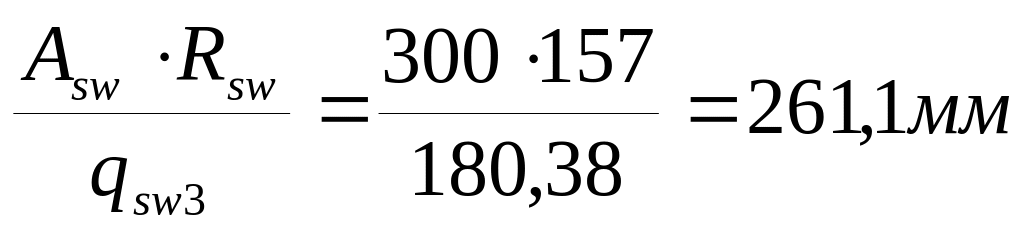

Тогда требуемая площадь сечения хомутов
=
мм2.
Принимаем в сечении два хомута 10 А500 ( = 157 мм2).
Фактическая интенсивность поперечного армирования составляет:
-
у опоры
=
Н/мм;
-
в пролете
=
Н/мм.

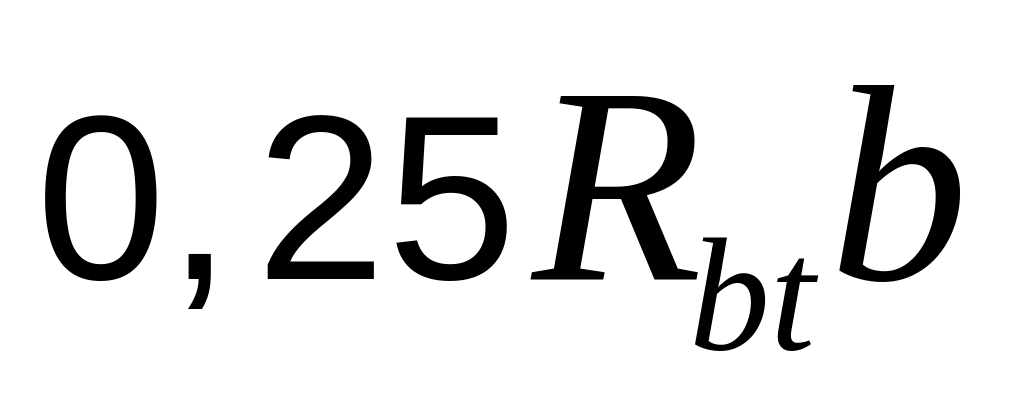

Проверим условие , ограничивающее минимальную интенсивность поперечного армирования:
=
0,251,05300
= 78,8 Н/мм <
=
314 Н/мм
и
78,8 Н/мм < = 188,4 Н/мм – условие выполняется,
следовательно, значения и не корректируем.
Шаг хомутов и их диаметр на опоре В справа принимаем таким же, как и на опоре В слева, так как QB,r отличатся от QB,l меньше, чем на 5%.
Определим шаг хомутов на опоре А:
Qmax = 433 кН.
При n = 1 находим
=
1,511,053006602
= 2,06108 Нмм.
q1 = q – 0,5v = 152,75 – 0,5121,06 = 92,22 кН/м;
здесь q = 152,75 кН/м – суммарная нагрузка, v = 121,06 кН/м – полная временная нагрузка;
=
кН.
Так как
=
275700 Н >
=
-
433000 = 191242,4 Н,
то требуемую интенсивность поперечного армирования
=
=
180,38 Н/мм.
По конструктивным требованиям шаг хомутов у опоры должен быть не более /2 = 660/2 = 330 мм и не более 300 мм, а в пролете – не более 0,75 = 0,75640 = 495 и не более 500 мм. Максимально допустимый шаг хомутов у опоры
мм.
Арматура у опоры А будет такой же, что и у опоры В справа(слева): два хомута 10 А500 ( = 157 мм2)
=180,38Н/мм;
Принимаем шаг хомутов у опоры A Sw3 = 250 мм, что меньше конструктивных значений и Sw,max.
Проверим условие , ограничивающее минимальную интенсивность поперечного армирования:
= 0,251,05300 = 78,8 Н/мм < 180,38 Н/мм
следовательно,
значение
не корректируем.
Далее следует определить длину участка l1, на которой надо сохранить
шаг
хомутов
=
150мм.

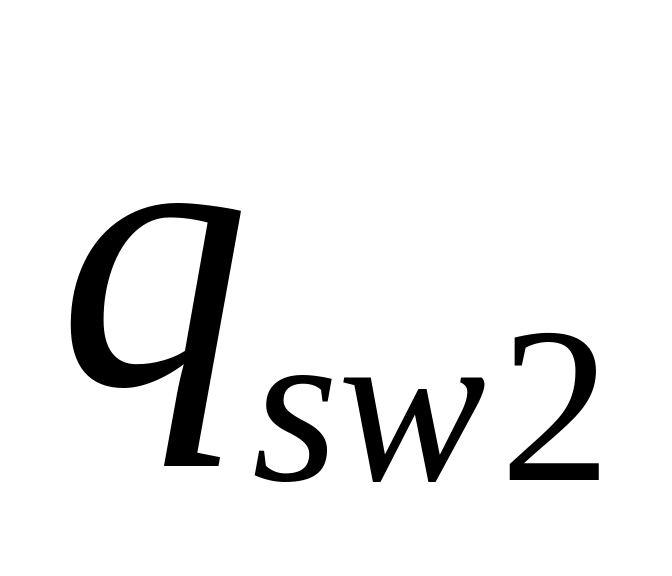

В нашем пролете Δ qsw = 0,75(qsw1 - qsw2) = 0,75(314 – 188,4) =
= 94,2 Н/мм >q1 = 92,22 Н/мм, следовательно, значение l1 :
Н
Принимаем
длину участка с шагом хомутов
=
150мм равной 1350 мм(от опоры В справа и
слева), что довольно близко к
рекомендованному приближенному значению
l1 =
=
5875 / 4 = 1468,75 мм. На остальной части пролета
ригеля шаг хомутов Sw2
= 250 мм.
Расчет по бетонной полосе между наклонными сечениями
Проверяем условие, принимая в запас Q = Qmax = 464,5 кН:
Q = 464,5103 Н < 0,3Rbbh0 = 0,314,5300660 861103 Н,
условие выполняется, следовательно прочность сжатой бетонной полосы между наклонными трещинами обеспечена.
