4.12Окна
Проектом предложено использование энергосберегающих оконных блоков из металлопластика. Остекление проемов ориентированно на юг и север. Для обеспечения нормальной освещенности на северной стороне выполнено наружное ограждение в виде витражного остекления. Для проветривания предусмотрены вертикальные системы открывания фрамуги.
4.13Двери
Внутренние двери одно- и двупольные в здании запроектированы из массива древесины ценных пород .Наружные двери
4.14Благоусройство.
Устроить твердое покрытие тротуара (плитка),поставить малые переносимые формы (лавки, урны).
Шурф1(кровля)
Шурф2 (чердачное перекрытие)
Шурф3 (межэтажное перекрытие)
Зондаж стены
Проектируемое перекрытие.
( в новом )
( в реконструируемом)
Узел примыкания эксплуатируемой кровли к ограждению.
Состав эксплуатируемого покрытия.
Карниз с сеткой по жесткому каркасу

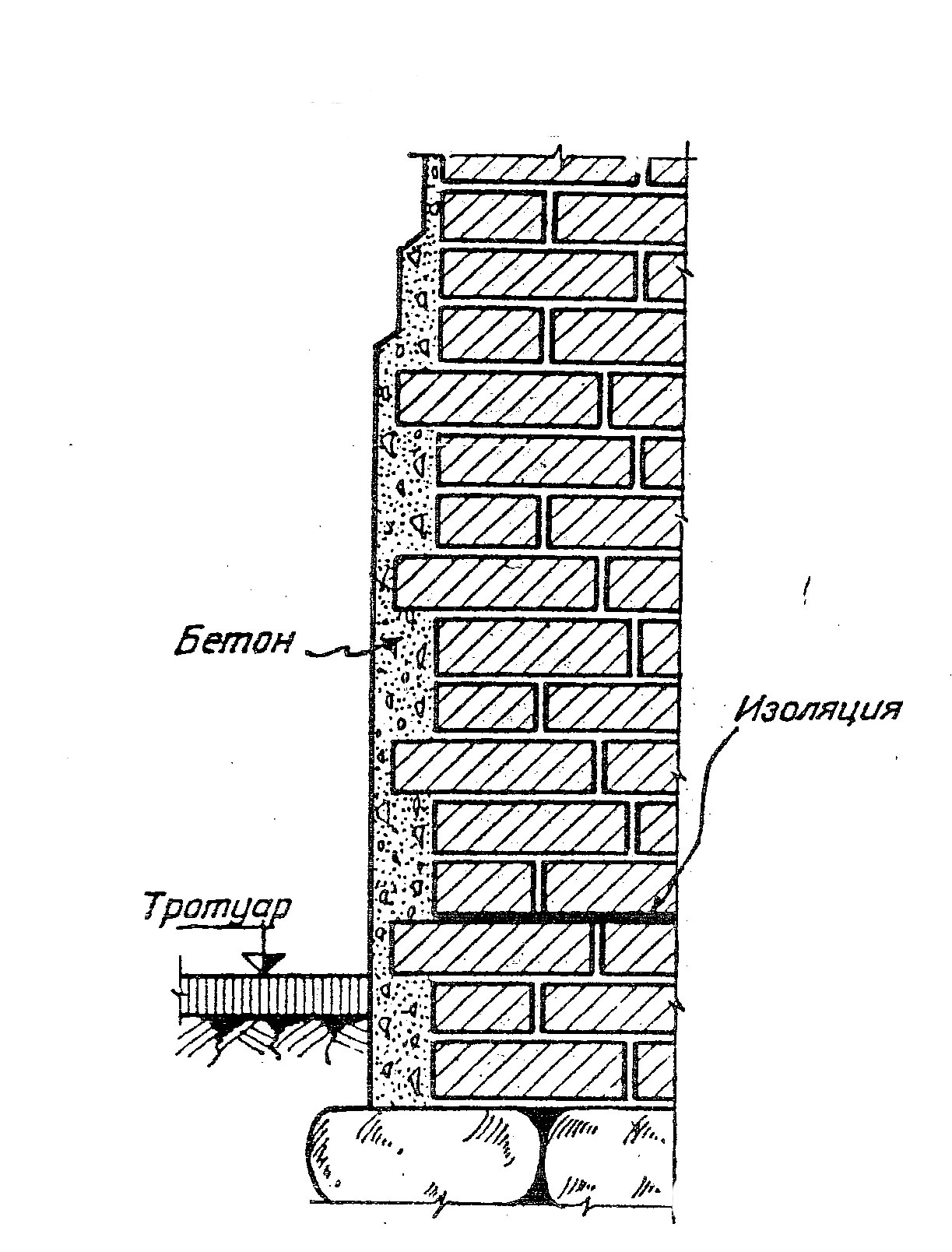

Бетонный цоколь
5.Технология выполнения реставрационных работ. Рекомендации по ремонту.

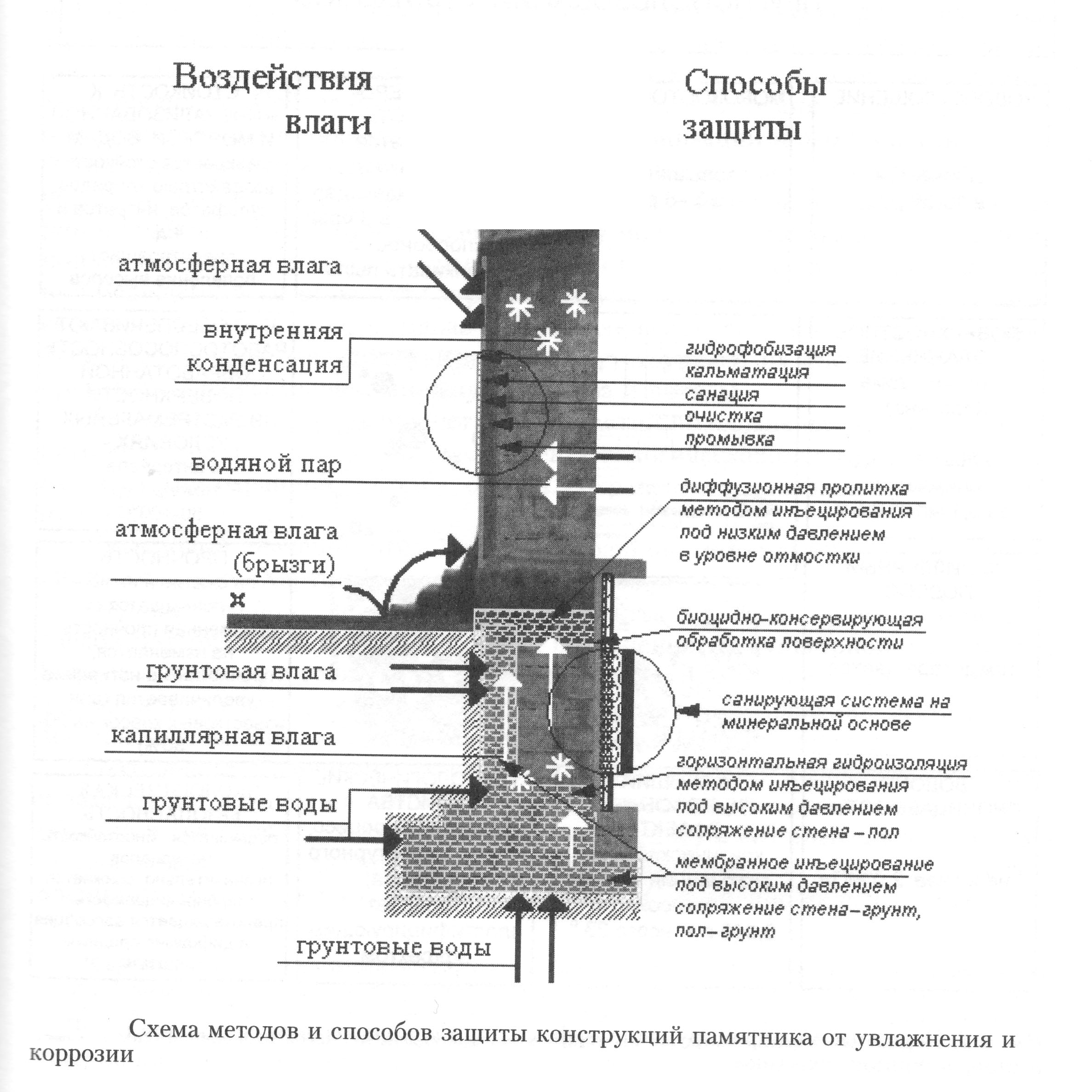

5.1 Восстановление гидроизоляции стен и фундаментов.
Необходимость восстановления горизонтальной гидроизоляции стен вызывается повреждением ее в местах образования трещин в стене, нарушениями при пробивке борозд и отверстий, появлением усадочных трещин, отсутствием или некачественной укладкой изоляционного слоя при возведении стен.
5.2 Метод восстановления горизонтальной гидроизоляции стен гидрофобными составами.
Технология:
На уровне изоляционного слоя в два ряда в шахматном порядке с шагом 40 см просверливают отверстия на глубину 0,9 толщины стены, в которые вставляют иньекторы, выступающие от поверхности стены на1,5-2 см. Гидрофобная жидкость подается одновременно в 10-12 иньекторов от магистральной трубы. Напор, при котором нагнетается жидкость, создается возвышением емкости над уровнем иньецирования на 1-1,5м.Просушка стен перед иньецированием осуществляется естественным проветриванием со снятием наружного облизовачного слоя или с помощью трубчатых электронагревателей ТЭН.
Материалы:
Кремнийорганические жидкости ГКЖ-Ю,ГКЖ-П
Технические средства:
Иньекторы, водо-газопроводные трубы 0,1-1,5 , ТЭНы. Магистральная стальная труба0,2-3 со штуцерами. Отрезки гибких шлангов 0,1-1,5 для подсоединения инжекторов к магистральной трубе. Емкость для гидрофобной жидкости для сверления отверстий под иньекторы.
