Министерство образования и науки Российской Федерации.

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ.

Кафедра металлических, деревянных и пластиковых конструкций.

Курсовой проект

на тему:

«Деревянные конструкции покрытия одноэтажного здания по треугольным металлодеревянным фермам».

Выполнил:

студент гр. ПЗ-511

Бзезян М.А.

Поверил:

Щуцкий С.В.

г. Ростов-на-Дону

2013

Содержание

1. Исходные данные. 3

2. Сбор нагрузок. 4

3. Расчет конструкций ограждающих частей и подбор их сечений. 5

3.1. Обрешетка. 5

3.2. Скатные балки. 6

3.3. Неразрезные прогоны. 7

4. Расчет фермы. 8

4.1. Сбор узловых нагрузок. 8

4.2. Расчет усилий в элементах фермы. 9

5. Подбор сечений элементов фермы. 10

5.1. Верхний пояс. 10

5.2. Нижний пояс. 11

5.3. Стойка 2-3. 11

5.4. Стойка 4-5. 11

5.5. Стойка 6-7. 11

5.6. Раскос 2-5. 11

5.7. Раскос 4-6. 12

6. Расчет узлов. 12

6.1. Опорный узел. 12

6.2. Узел 2. 13

6.3. Узел 4. 14

6.4. Узлы 5 и 6. 14

6.5. Стыки поясов. 14

Список используемой литературы. 16

1. Исходные данные.

Требуется запроектировать деревянные конструкции покрытия сельского клуба при следующих условиях:

• пролетздания 15м;

• длина 64м;

• кровля из волнистых асбестоцементных листов;

• стены кирпичные;

• древесина элементов фермы – сосна;

• снеговой район – III;

В качестве несущих конструкций покрытия принимаем металлодеревянные фермы на врубках с шагом 4 м и высотой, равной 1/5 пролета (3 м). Прогоны покрытия располагаем по узлам ферм.

2. Сбор нагрузок.

Снеговая нагрузка (10.1) [1]:

– (п.10.5) [1];

– (п.10.6) [1];

– (п.10.4) [1];

- (т.10.1) [1].

Нагрузка от кровельных асбестоцементных листов

Наименование нагрузки	Нормативная нагрузка		Расчетная нагрузка
Асбестоцементные листы	0,12 кН/м2	1,2	0,144 кН/м2
Снег	1,26 кН/м2	1,4	1,764 кН/м2
Итого:	1,38 кН/м2		1,908 кН/м2

3. Расчет конструкций ограждающих частей и подбор их сечений.

1. Обрешетка.

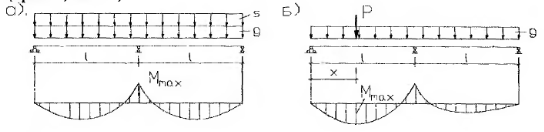

В соответствии с (п.8.16) [2] рассчитываем обрешетку на два сочетания нагрузок:

1. постоянная и временная от снега.

Линейные составляющие нагрузок:

Нормативные

Расчетные

Задаемся брусом и проверяем его на косой изгиб (п.6.12) [2]:

Проверяем сечение на предельный прогиб:

2. постоянная и временная от сосредоточенного груза 1 кН с умножением последнего на коэффициент перегрузки m_н=1,2:

Т.к. условие не выполняется, подбираем следующее сечение .

Окончательно принимаем для обрешетки брус .

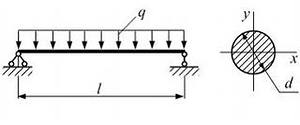

2. Скатные балки.

Значения нормативной и расчетной нагрузок на балку:

Требуемый момент сопротивления сечения:

Зададимся шириной балки 75 мм. Тогда:

Принимаем сечение .

Проверка на предельный прогиб:

Принимаем сечение .

Окончательно принимаем для скатной балки доску .

3. Неразрезные прогоны.

Прогоны проектируем из двух спаренных досок со стыком вразбежку на расстояниях от опор, равных 0,21l. Для обеспечения совместной работы досок последние сбиваются гвоздями через 500 мм. Работа прогона на косой изгиб исключается конструктивно. В крайних пролетах в связи с повышенным значением момента балку составляем из трех досок.

Значения нормативной и расчетной нагрузок на прогон:

Требуемый момент сопротивления сечения:

Зададимся толщиной досок 50 мм. Тогда:

В соответствии с сортаментом [4] принимаем прогон сечением .

Проверка на предельный прогиб:

Окончательно принимаем для прогона сечение .

Расчет гвоздей в стыках досок выполним по (60) [1]. Для этого найдем значение перерезающей силы в сечении:

Несущая способность одного нагеля (т.20) [1]:

Количество гвоздей, которое необходимо поставить в стыках досок с кажой стороны:

Принимаем n = 7шт.
