Краткие теоретические сведения

Свет  это электромагнитные волны, воспринимаемые человеческим зрением. Граница диапазона этих волн варьируется в пределах 380 — 760 нм (нм = 10^9 м).

Геометрическая оптика  раздел оптики, в котором изучают законы распространения света на основе представления о световых лучах.

Световой луч  линия, вдоль которой распространяется поток световой энергии.

Абсолютный показатель преломления n показывает, во сколько раз скорость света в вакууме с больше скорости света в данной среде v:

n = c/v.

Изображение точки называется действительным, если в этой точке пересекаются лучи светового потока и мнимым, если в ней пересекаются продолжения этих лучей.

Линза  прозрачное тело, ограниченное с одной или двух сторон сферическими поверхностями.

Оптический центр линзы  точка, проходя через которую, лучи не изменяют своего направления.

Главная оптическая ось линзы  прямая, проходящая через центры кривизны поверхностей линзы и ее оптический центр.

Главный фокус линзы F  точка, в которой пересекаются лучи, падающие на линзу параллельно главной оптической оси (рис. 1).

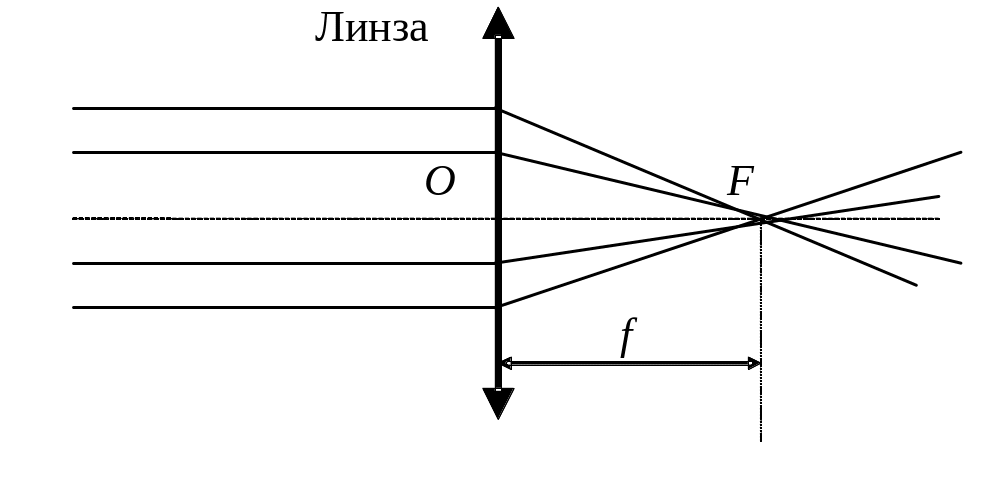

Фокусным расстоянием f называется расстояние от главного фокуса линзы F до оптического центра О (рис. 1).

	Рис. 1

Для построения изображения в линзе используют ход двух лучей:

1. один луч проходит без преломления через оптический центр линзы;

1. второй луч, падая параллельно главной оптической оси, проходит после преломления через главный фокус линзы (рис. 2).

	Рис. 2

Формула линзы:

где a  расстояние от предмета до линзы; b  расстояние от линзы до изображения; f  фокусное расстояние.

Интерференцией волн называется явление усиления колебаний в одних точках пространства и ослабление колебаний в других точках в результате сложения двух или нескольких когерентных волн.

Когерентные волны  волны, имеющие одинаковую частоту и независящую от времени разность фаз.

Результат интерференции света от двух когерентных источников зависит от оптической разности хода волн:

 = (l₂ – l₁) n,

где (l₂ – l₁)  разность расстояний от источников до точки наблюдения; n  показатель преломления среды.

Если на оптической разности хода укладывается целое число длин волн, то в точке наблюдения будет максимум интерференции:

 = m , где m = 0, 1, 2, 3, …

Если оптическая разность хода волн равна нечетному числу полудлин волн, то в точке наблюдения будет минимум интерференции:

 = (2m + 1)/2, где m = 0, 1, 2, 3, …

Дифракцией называется явление непрямолинейного распространения света, огибание им краев препятствий и проникновение в область геометрической тени.

Природа и основные качественные закономерности дифракции света могут быть установлены с помощью двух принципов: Гюйгенса и Френеля.

Принцип Гюйгенса: каждая точка фронта волны является источником вторичных волн, которые распространяются с постоянной для данной среды скоростью.

Принцип Френеля: вторичные источники волн являются когерентными и, следовательно, интерферируют друг с другом.

Зоны Френеля: для упрощения расчетов интерференции от вторичных источников Френель предложил разбивать фронт волны на зоны таким образом, чтобы волны от соседних зон приходили в точку наблюдения в противофазе и, следовательно, ослабляли друг друга. Если волновой фронт разбивается на четное число зон Френеля, в точке наблюдения будет минимум, а если нечетное  максимум.

Дифракционная решетка представляет собой, в простейшем случае, совокупность периодически повторяющихся щелей. Основными характеристиками дифракционной решетки являются постоянная (период) решетки и ее разрешающая способность.

Постоянная решетки  это расстояние d, равное сумме ширины щели и непрозрачной полосы.

Разрешающая способность R определяется условием, по которому две близкие монохроматические волны с длинами ₁ и ₂ разрешены (т. е. системы дифракционных максимумов, связанных с каждой из этих волн, видны на экране раздельно).

В естественном свете вектор напряженности электрического поля меняет свое направление.

В поляризованном свете вектор напряженности электрического поля упорядочен определенным образом.

Поляроид — устройство для поляризации света.

Закон Малюса: интенсивность I света, прошедшего поляризатор,

I = I₀ cos² ,

где   угол между осью поляроида и плоскостью поляризации падающей волны; I₀  интенсивность падающего линейно-поляризованного света.

Внешним фотоэффектом называется явление вырывания электронов с поверхности вещества под действием падающего на него света.

Законы фотоэффекта:

1. Число электронов, вырываемых в единицу времени, пропорционально мощности падающего излучения.

2. Скорость вырванных электронов (фотоэлектронов) растет с увеличением частоты поглощаемого света.

3. Фотоэффект начинается только при облучении светом с частотой , где _кр  красная граница фотоэффекта.

Уравнение Эйнштейна для фотоэффекта

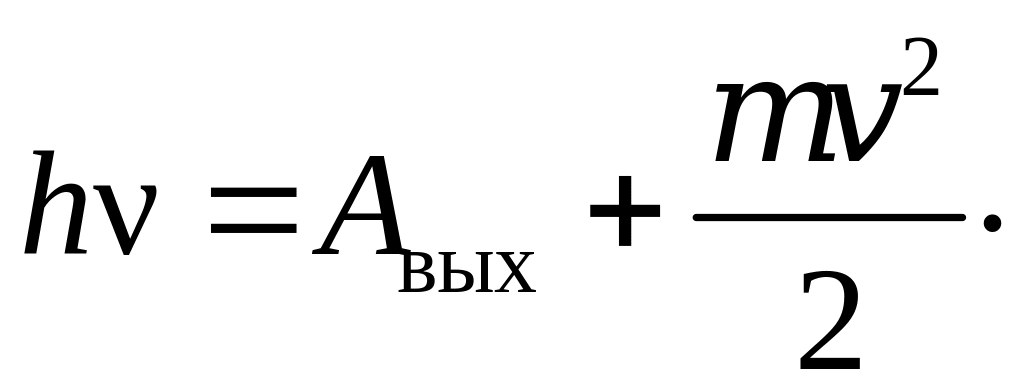

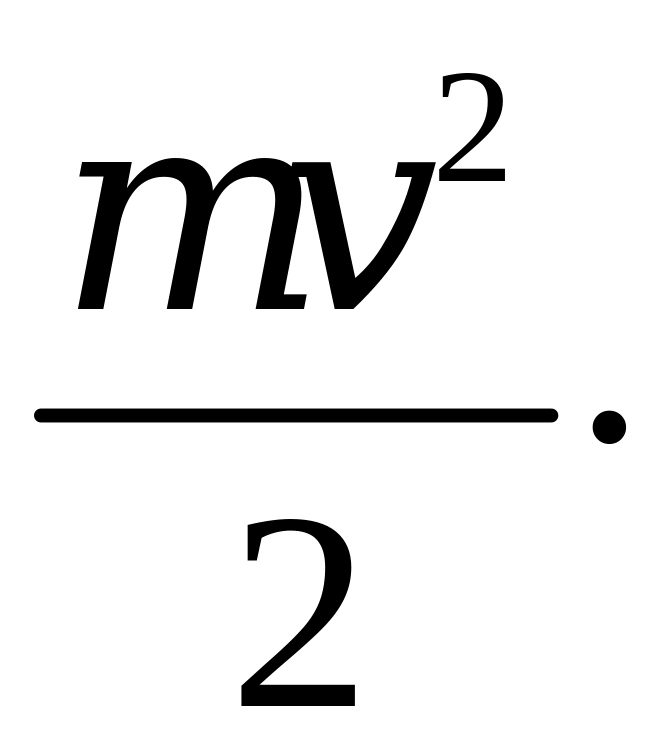

Падающий на вещество фотон (частица света) отдает свою энергию h электрону, которая расходуется на вырывание электрона из вещества А_вых и на сообщение ему кинетической энергии

Работа выхода А_вых  минимальная энергия, которую необходимо сообщить электрону для вырывания его из вещества; h  постоянная Планка.

Вакуумный фотоэлемент  устройство, в основе которого лежит явление внешнего фотоэффекта. Представляет собой вакуумный стеклянный баллон, одна половина которого покрыта изнутри светочувствительным слоем, служащим катодом. Если на катод направить пучок света и создать между катодом и анодом разность потенциалов, то в цепи фотоэлемента возникнет ток (фототок). Он зависит от светового потока и от разности потенциалов между катодом и анодом.

Тепловое излучение  электромагнитное излучение, испускаемое веществом за счет его внутренней энергии.

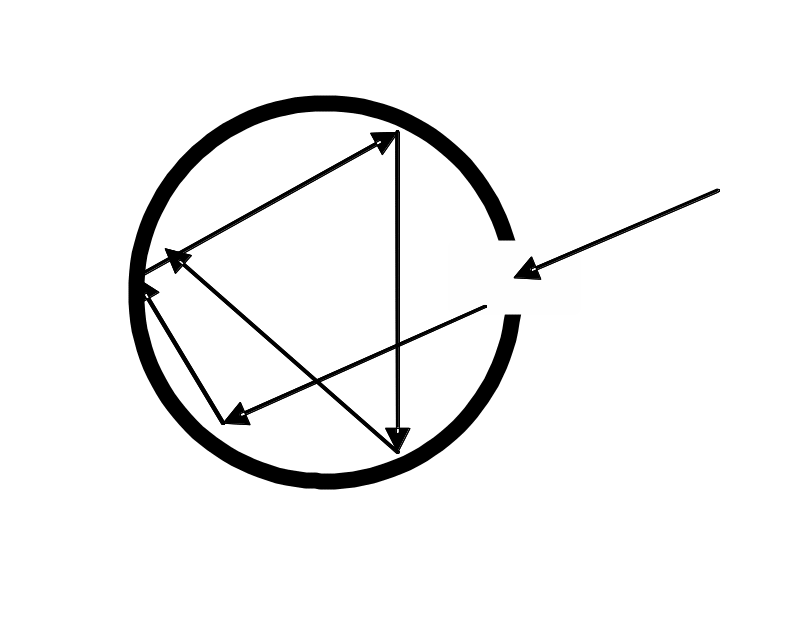

Абсолютно черное тело (АЧТ)  тело, которое при любой температуре полностью поглощает весь падающий на него поток излучения независимо от длины волны. Моделью абсолютно черного тела является почти замкнутый сосуд с малым отверстием и непрозрачными стенками, имеющими одинаковую температуру во всех точках. Луч, попавший в сосуд через отверстие, после многократных отражений поглощается стенками сосуда (рис. 3)

	Рис. 3

Энергетическая светимость тела R  это энергия, излучаемая в единицу времени единичной площадью поверхности тела.

Закон Стефана—Больцмана: энергетическая светимость абсолютно черного тела R^* пропорциональна абсолютной температуре тела в четвертой степени

,

где  =5,6∙10^–8 Вт/(м² К⁴)  постоянная Больцмана.
