60. Подсистема обеспечения метеорологической информацией выполняет следующие задачи:

взаимодействует с соответствующими метеослужбами по протоколу функционального взаимодействия;

получает метеорологические сообщения о фактической и прогнозируемой погоде, штормовые предупреждения по аэродромам зоны ответственности АС УВД, трассам, маршрутам и площадям, преобразует формат и передает метеорологаческую информацию в объеме, предусмотренном протоколом информационного обмена в АС УВД;

получает сообщения от автоматизированных метеорологических радио­локационных комплексах и данные о контурах зон, опасных для выполнения полетов (грозовой фронт, сильный боковой ветер, пылевая буря и т.д.);

принимает сообщения о прогнозируемой силе ветра и температуре на эшелонах полета;

принимает информацию о планируемых запусках радиозондов и данные по расчетным траекториям их перемещения.

Датчиками метеоинформации являются:

приборное оборудование метеостанций, замеряющее метеорологические элементы (температуру, атмосферное давление, влажность, направление и скорость ветра и т.д.);

метеорологические радиозонды;

метеорологические ИСЗ;

метеорологические радиолокаторы.

В частности, метеорологические радиолокаторы позволяют решать такие задачи, как обнаружение атмосферных образований, оценивание их границ и проведение классификации; оценивание высоты и толщины слоя облачности и распределение облачности по высотам; оценка количественных характери­стик атмосферных образований, в том числе градовых очагов и интенсивно­сти осадков; определение направления и скорости перемещения облачности. Это позволяет оценить состояние атмосферы в ВП и сделать прогноз его раз­вития.

Информация от метеорадиолокаторов и других источников метеоинфор­мации поступает в систему УВД по цифровым каналам передачи данных

61.Оперативное УВД является задачей, которая решается в масштабе реаль­ного времени. Практически все процедуры УВД фиксированы во времени и требование синхронизации действий смежных центров УВД, служб одного центра УВД и отдельных диспетчеров приводит к необходимости привязки всех средств и участников процессов УВД к единой шкале времени. Все АРМ современной АС УВД должны быть синхронизированы как между собой, так и с системами планирования, регистрации, связи с другими комплексами аэ­родромного оборудования, а также с АС других центров УВД,

Обычно задача синхронизации системного времени (любой системы) с общемировым решается с помощью специально выделенного отдельного компьютера, называемого временным сервером. По нему, в свою очередь, синхронизируются все другие компьютеры системы. Как правило, каналом такой синхронизации служит определенная ЛВС, однако возможна связь и по другим интерфейсам. Для повышения надежности временной сервер и кана­лы связи с ним потребителей его сигналов дублируются.

Таким образом, основной проблемой для построения СЕВ в АС УВД яв­ляется синхронизация временного сервера с мировым временем. Ранее для решения этой задачи выделялись специальные радиоканалы, по которым по­стоянно транслировались сигналы точного времени. Для синхронизации вре­мени по сигналам точного времени выпускалась специальная аппаратура подстройки местного времени под мировое время. Такая подстройка произ­водилась автоматически. Однако с введением в эксплуатацию спутниковых навигационных систем GPS и ГЛОНАСС появился альтернативный канал синхронизации времени по радиосигналам.

Это связано с тем, что принцип действия дальномерной спутниковой на­вигационной системы предполагает рассылку сигналов точного времени, по задержкам которых определяется псевдодальность от потребителя до навига­ционных спутников. Затем процессор приемника спутниковой навигацион­ной системы вычисляет по псевдодальностям координаты и, получив истин­ные дальности, учитывает задержку при распространении сигнала от спутни­ка до приемника, получая, таким образом, привязку по времени с очень вы­сокой точностью (сг = 200нс). Этот процесс значительно упрощается, а точ­ность повышается, если временной сервер установлен стационарно, когда его координаты считаются точно известными и неизменными. Тогда задержка сигнала вычисляется сразу же по получении сигнала от спутника и немед­ленно учитывается без внесения погрешности из-за неточного определения координат приемника. Именно этот принцип обеспечения синхронизации реализован в системе «Метроном», входящей в состав АС УВД «Альфа».

62. Комплекс «Мегафон» является системой коммутации речевой связи, ис­пользуемой в АС УВД «Альфа». Прежде чем описать основные принципы построения комплекса «Мегафон», рассмотрим общие подходы для реализа­ции речевой связи в АС УВД.

Для осуществления УВД диспетчеру необходимо поддерживать связь с экипажем ВС и другими участниками движения (например, с аэродромным спецавтотранспортом), а также со смежными диспетчерскими пунктами.

С этой целью в состав средств УВД включается система речевой связи (СРС), которая обеспечивает:

связь с экипажем ВС;

связь с наземными подвижными объектами;

внутрицентровую оперативную связь с диспетчерскими пунктами и тех­ническими персоналом;

оперативную телефонную связь с удаленными диспетчерскими пунктами;

внешнюю оперативную связь с прочими абонентами.

Речевая связь подразделяется на радиосвязь (с подвижными наземными и воздушными объектами и с неподвижными наземными объектами, между ко­торыми нет проводных линий) и на телефонную связь (с неподвижными на­земными объектами).

Для организации речевой связи требуется: во-первых, ввести и вывести речевую информацию, во-вторых, инициировать установление соединения и указать абонента, с которым требуется установить связь, и, в-третьих, пере­дать вызываемому абоненту и получить от него речевую информацию.

Очевидно, что первые две задачи должны решаться устройствами, нахо­дящимися непосредственно у пользователей СРС. Эти устройства, примени­тельно к диспетчерской связи, получили название - оборудование рабочего места (ОРМ).

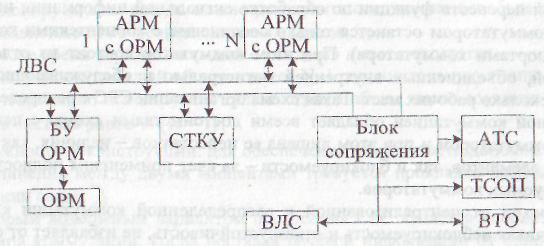

63.стр сх Мегафон

На рис. 13 приняты следующие обозначения: БУ ОРМ - блок управления ОРМ; СТКУ - система телекоммуникационного управления ЛВС; АТС - уч­режденская автоматическая телефонная станция; PC - радиостанции; ТСОП - телефонная сеть общего пользования; ВТО - внешнее телефонное оборудо­вание; ВЛС - выделенные линии связи

64. Различаются два способа коммутации: канальная и пакетная.

При канальной коммутации все абоненты соединены линиями связи с центральным устройством - коммутатором, где точка подсоединения линии к коммутатору называется портом. Тогда для организации двустороннего со­единения между двумя абонентами А и Б требуется передача речевой ин­формации от порта А на порт Б коммутатора и соответственно от порта Б на порт А. Такая схема называется СРС с центральными коммутатором.

Абонентский комплект должен выдать запрос на установление соедине­ния, получить ответ о принятии запроса к исполнению или об отказе в ис­полнении запроса, а также о том, что запрос реализован (соединение уста­новлено). В данном случае распознавание сигнальной информации и соот­ветствующая реакция на нее является функцией коммутатора.

Схема с центральным коммутатором обладает следующими преимущест­вами:

простота построения системы: к каждому абоненту подводится одна со­единительная линия;

простота абонентского комплекта: вся работа по установлению соедине­ния выполняется коммутатором;

простота реконфигурирования: для добавления абонента в систему требу­ется прокладка только одной соединительной линии.

В то же время схема с центральным коммутатором обладает и рядом не­достатков:

наличие критического элемента: отказ коммутатора приводит к невоз­можности установления соединения между всеми абонентами, что ограничи­вает применение данной схемы в системах оперативной связи;

блокируемость: в случае, если коммутатор на N портов обладает возмож­ностью организации М внутренних соединений, где M<N-1, возможна ситуа­ция, при которой будет отказано в установлении соединения, так как пропу­скная способность коммутатора окажется исчерпанной.

Если перенести функции по обработке сигнальной информации на ОРМ, то за коммутатором останется только соединение с абонентскими комплек­тами (портами коммутатора). При этом коммутатор состоит из отдельных модулей, объединенных внутренней магистралью и обслуживающих одно или несколько рабочих мест. Такая схема организации СРС с распределенной канальной коммутацией обладает всеми достоинствами схемы с централь­ным коммутатором и при этом лишена ее недостатков - наличия, как крити­ческих элементов, так и блокируемости - за счет применения полностью не-блокируемых коммутаторов.

Переход от централизованной к распределенной коммутации каналов, обеспечивая неблокируемость и отказоустойчивость, не избавляет от еще од­ного недостатка систем данного класса - сложности самого коммутатора. Поэтому рассмотрим следующий вариант построения СРС, а именно, с па­кетной коммутацией.

Допустим, все абонентские комплексы подключены к общей среде пере­дачи данных. При этом речевая информация от ОРМ передается не непре­рывно, а отдельными фрагментами (назовем их пакетами). Пакет, помимо ре­чевой, содержит служебную информацию - заголовок, в котором указан ад­ресат и отправитель. В каждый момент времени только один абонент переда­ет пакет, а остальные работают на приеме. Получив пакет, ОРМ определяет по заголовку, кому тот адресован, и либо продолжает разбор пакета, либо иг­норирует его. В этом случае для организации двустороннего соединения ме­жду двумя абонентами А и Б требуется передача пакетов от абонента А с ад­ресатом назначения Б и от абонента Б с адресатом назначения А. Именно этот способ организации СРС называют вариантом с пакетной коммутацией.

Применение пакетной коммутации упрощает СРС, так как функции уста­новления соединения по-прежнему выполняются ОРМ, а сложное оборудо­вания коммутатора заменяется простым оборудованием, образующим среду передачи данных. По этому принципу организации СРС работает комплекс «Мегафон» в АС УВД, где в качестве среды передачи данных используется ЛВС Ethernet

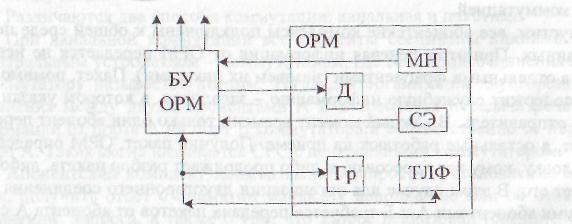

65.стр-ра ОРМ в Мегафон

МН - микрофон настольный; ТЛФ - телефон; СЭ - сенсорный экран; Гр - головная гарнитура; Д - дина­мики (громкоговорители).

Из рис. 14 следует, что, как при канальной, так и при пакетной коммута­ции, ОРМ включает следующие подсистемы:

устройства типа «речь-сигнал» и «сигнал-речь» (настольный микрофон, телефон, гарнитура);

устройство ввода команд и индикации состояния системы (сенсорный эк­ран);

управляющий блок (БУ ОРМ).

Настольный микрофон обычно используется в сочетании с одни или не­сколькими громкоговорителями

Пользователь СРС в процессе работы реализует следующие управляющие воздействия:

инициализация соединения и указание адресата;

ответ на входящее соединение;

активизация различных функций и режимов работы (например, переключение между настольным микрофоном и микрофоном головной гарнитурой, организация конференц-связи между несколькими абонентами и т.д.).

В свою очередь СРС должна информировать пользователя о своем текущем состоянии, включая:

выбранный режим работы;

состояние абонентов (доступен/недоступен, свободен/занят);

состояние специальных функций (активна/неактивна, доступ­на/недоступна).

Традиционно для организации человеко-машинного интерфейса в СРС применялись клавишно-ламповые панели, где управляющие воздействия производились путем нажатия соответствующих механических клавиш, а состояние системы показывалось либо миганием ламп, либо светодиодов. В современных СРС в качестве устройства управления и индикации применяются (сенсорные экраны. Сенсорный экран представляет собой жидкокристалличе­ский цветной монитор, по периметру лицевой поверхности которого уста­новлены датчики, реагирующие на прикосновение к экрану и определяющие координаты точки прикосновения. При этом управляющие элемента изобра­жения на мониторе и прикосновение к его поверхности интерпретируется как нажатие на соответствующую клавишу. Информация о нажатии трансли­руется по последовательному интерфейсу в БУ ОРМ. К основным достоинст-вам сенсорных экранов можно отнести следующее:

полное отсутствие механических элементов и, как следствие, высокий уровень надежности;

реконфигурируемость: легко можно задать произвольное число управляющих элементов и менять их расположение;

универсальность: на сенсорном экране можно отображать не только кнопки управления, но и любую дополнительную информацию (видеоизображение, диагностику, данные о конфигурации и т.д.).

Сенсорный экран реализует следующие управляющие элементы:

клавиши, предназначенные для установления соединения с абонентами и и вызова различных функций и режимов работы;

панели, группы, объединяющие клавиши со сходной функциональностью (например, панель радиосвязи, панель функциональных клавиш);

дисплеи, предназначенные для отображения информационных сообщений и вводимых данных (например, набираемого номера);

регулировка уровня громкости.

Отметим, что регулировка громкости обеспечивается отдельно для гром­коговорителей, головной гарнитуры и микрофонной трубки.

Клавиши различаются на:

адресные - для непосредственного вызова абонентов;

функциональные - для переключения режимов работы и активизации различных функций

клавиши тастатуры - для набора номера абонента.

БУ ОРМ выполняет следующие функции:

принимает от сенсорной панели команды пользователя и выдает сигнали­зацию о состоянии системы;

реализует сигнальные процедуры по установлению исходящих и входя­щих соединений;

обеспечивает интерфейс с соединительными линиями на коммутатор или со средой передачи данных при пакетной коммутации.

В современных СРС основным узлом БУ ОРМ является микропроцессор, поэтому этот узел также называют процессорным блоком.

Для обеспечения неоперативной связи с различными внешними абонен­тами СРС может снабжаться интерфейсами с учрежденческой АТС или АТС телефонной сети общего пользования. При этом используются как стандарт­ные двухпроводные абонентские линии, так и межстанционные соедини­тельные линии

66. Важнейшим элементом СРС является обеспечение радиосвязи, так как она осуществляет взаимодействие между диспетчером и экипажем ВС, меж­ду диспетчером и наземными участниками движения. Как известно, потеря радиосвязи определяется в качестве особого случая в полете и требуется прекращения полета при невозможности ее восстановления. Кроме перечис­ленных выше функций радиосвязи возможны еще дополнительные функции:

связь с диспетчерскими пунктами, к которым нет проводных каналов;

резервная связь с диспетчерскими пунктами, к которым есть проводные каналы на случай выхода их из строя.

В отличие от телефонной связи, рассмотренной выше, в радиосвязи от­сутствует понятие соединения: передатчик, работающий на определенной частоте, будет услышан всеми приемниками, настроенными на ту же частоту.

За каждым диспетчерским пунктом закрепляется своя радиочастота и, как правило, для каждой частоты выделяются два приемника и два передатчика (основной и резервный). При этом приемник работает постоянно, а передат­чик включается на излучение по команде диспетчера.

Группа приемников и передатчиков, расположенных в одном месте, обра­зуют приемопередающий центр (ППЦ). Возможны варианты, когда приемни­ки и передатчики располагаются независимо друг от друга, т.е. пространст­венно разнесены, образуя передающий радиоцентр (ПРЦ) и приемный ра­диоцентр (ПРМЦ). Отметим, что использование ПРМ и ПРМЦ более пред­почтительно, чем применение ППЦ в силу особенностей распространения радиоволн.

По расположению ППЦ, относительно центра УВД, они разделяются на локальные и удаленные. Локальные ППЦ связаны с центром УВД физиче­скими линиями, удаленные - арендованными каналами связи

Ввиду того, что радиосвязь является основным средством связи ВС, в ней применяются повышенные меры обеспечения отказоустойчивости:

дублирование радиоинтерфейсов: каждая PC имеет две (и более) точки подключения к системе

организация дополнительной резервной подсистемы связи, автономной от основной. Обычно такая резервная подсистема обеспечивает сокращенный набор пользовательских функций.

Современные СРС предоставляют пользователю следующие функции по управлению радиосвязью:

выбор радиоканала и режима его использования;

тображение текущего состояния радиоканала с нескольких рабочих мест;

функции по обеспечению радиочастот.

В рассматриваемой СРС возможен доступ к любому радиоканалу с любо­го РМ. Как правило, для конкретного РМ такой широкий выбор не требуется, поэтому доступ к PC ограничен списком, задаваемым при конфигурировании системы. Здесь под доступом понимается возможность назначения (выбора) радиоканала на одну из клавиш на панели радиосвязи сенсорного экрана. Эти клавиши используются как информационные - отображающие состояние ра­диоканала - или как информационно-адресные - отображающие состояние радиоканала и служащие для активизации сигнала «Тангента» соответст­вующей PC.

Каждый радиоканал может быть:

включен на прослушивание: речевой сигнал с приемника прослушивается через устройства типа «сигнал-речь» РМ, активизация сигнала «Тангента» недоступна;

включен на управление: речевой сигнал с приемника прослушивается че­рез устройства типа «сигнал-речь» РМ, активизация сигнала «Тангента» дос­тупна, т.е. возможна работа на передачу;

отключен: радиоканал выбран на РМ, но не включен ни на управление, ни на прослушивание.

При доступе к радиоканалу рабочему месту могут быть доступны или не­доступны следующие управляющие функции:

включение на управление, при недоступности этой функции радиоканал может использоваться только в режиме прослушивания;

переключение основного/резервного средства

Для включения передатчика на излучение (активизация сигнала «Тангента») могут быть использованы:

клавиша «Тангента» на сенсорном экране;

ножная педаль;

клавиша «Тангента» на шнуре головной гарнитуры или на микротеле­фонной трубке.

Каждое из этих устройств активирует передатчики всех PC, находящиеся в режиме «управление». При наличии нескольких PC в режиме «управление» для передачи по одной из них можно использовать информационно-адресную клавишу на сенсорном экране (напомним, что здесь слово «клави­ша» понимается не в буквальном смысле, когда речь идет о сенсорном экране). При передаче трансляция принимаемого сигнала, например, через гром­коговорители, блокируется.

В свою очередь, информационные клавиши радиосвязи отображают:

название и частоту радиоканала;

режим использования радиоканала: управление, прослушивание, отклю­чен; основной или резервный приемник/передатчик задействован в данный момент времени;

через какое средство (громкоговоритель или головную гарнитуру) прослушивается приемник PC;

наличие сигнала «Обнаружение несущей».

Один и тот же радиоканал может одновременно использоваться несколь­кими РМ (например, аварийная частота 121,5 МГц или радиосвязь со смеж­ным диспетчерским пунктом). В этом случае СРС обеспечивает:

при активизации сигнала «Тангента» с одного РМ блокируется передача со всех остальных РМ;

индикацию занятости радиоканала всем другим РМ;

систему приоритетов: РМ, обладающие приоритетным правом на использование данного радиоканала могут получить к нему доступ, если по каналу идет передача с РМ, не обладающего таким правом.

67. Справочно-информационная подсистема (СИП) предназначена для ввода, ранения, корректировки, поиска и отображения на автономных (или совме­щенных) дисплеях справочной и вспомогательной информации, необходи­мой для диспетчерского и обслуживающего персонала.

Причем предоставляемая информация должна обладать высокой читабельностью, простотой и доступностью интерфейса, а также оперативностью.

Основные задачи, которые решает СИП, следующие:

ввод, хранение и корректировка справочной и вспомогательной инфор­мации;

предоставление справочной информации на рабочих местах;

сопряжение с другими системами и комплексами по оговоренным прото­колам взаимодействия для обмена информацией.

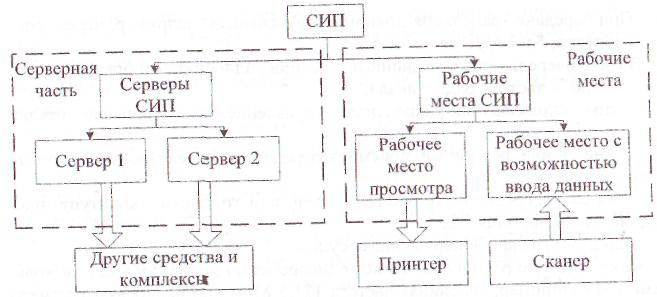

В общем виде структурная схема СИП представлена на рис. 15

Из рис. 15 видно, что СИП состоит из двух основных частей: серверная часть и рабочие места. Серверы СИП предназначены для ввода, хранения и выдачи на РМ справочной и вспомогательной информации. РМ СИП предна­значены для отображения информации, размещенной в информационной ба­зе.

Ввод и коррекция данных информационной базы СИП осуществляется с серверов, а также с РМ, где предусмотрен ввод данных (рис.15). Изменения в информационной базе СИП могут производиться либо вручную - путем вво­да текстовой, графической и табличной информации, либо автоматически -по оговоренным протоколам взаимодействия с другими комплексами и сред­ствами.

Оба сервера СИП используются для ввода данных в информационную ба­зу таким образом, что при вводе данных на любом из серверов информация автоматически заносится в информационную базу другого. Соответственно в любой момент времени имеются два независимых источника получения ин­формационной базы - от первого сервера и от второго.

Серверы СИП имеют следующие функциональные возможности: обеспечение горячего резервирования информационной базы; создание резервных копий информационной базы; ввод, изменение и удаление данных информационной базы; корректировка структуры информационной базы;

импорт данных в информационную базу от других независимых источни­ков в оговоренном формате;

распечатка данных информационной базы; ведение, просмотр и распечатка журнала работ; диагностика работоспособности всех РМ

обмен информацией с внешними источниками/реципиентами по огово­ренным протоколам взаимодействия.

В свою очередь, РМ СИП обладают следующими функциональными воз­можностями:

отображение информационной базы;

сигнализация об изменении информации в информационной базе.

Рабочие места СИП с возможностью ввода данных обладают дополни­тельными функциональными возможностями, а именно, проводить коррек­цию данных в разрешенных разделах информационной базы.

Информация, предоставляемая СИП, должна полностью удовлетворять разнообразным потребностям пользователей в информационном обеспече­нии. Некоторые разделы информационной базы являются общими для всех служб УВД (например, основные документы по УВД - наставление по производству полетов (НПП) ГА, табель сообщений и т.д.), другие разделы от­носятся к специальным и полежат заполнению по месту установки (напри­мер, инструкция по производству полетов в районе аэродрома, различные на­вигационные карты и т.д.).

Сама информационная база СИП построена по иерархическому принципу и может содержать следующие типы данных:

текстовые данные;

графические данные;

табличные данные.

68.1 Раздел «УВД» предназначен для хранения справочной информации, необходимой для работы диспетчерского персонала РЦ ЕС ОрВД. В этом разделе хранится такая информация, как НИИ ГА, карты, схемы и т.д.

2.Раздел «Навигация» предназначен для хранения справочной инфор­мации, относящейся к выполнению стандартных навигационных рас­четов.

3.Раздел «Справочники» служит для хранения информации в виде структурных электронных справочников. В данном разделе хранится следующая информация: справочник по типам ВС; по аэропортам; те­лефонный справочник; справочник по авиакомпаниям и т.д.

4.Раздел «Внутренние документы» предназначен для хранения доку­ментов, инструкций и актов местного характера.

5.Раздел «РТС» предназначен для хранения справочной информации службы эксплуатации радиотехнических средств.

6.Раздел «Руководство пользователя» предназначен для хранения спра­вочной информации, касающейся инструкций по применению различ­ных средств

7. Раздел «Метеоинформация» предназначен для хранения текстовой и графической метеорологической информации. В разделе хранятся данные о фактический погоде (фактическая погода на аэродромах), прогнозы (прогнозы на аэродромах), штормовые предупреждения, данные о ветре (ветровые режимы), о погоде на аэродромах (метеоро­логические данные, сгруппированные по аэродромам).

8.Раздел «Режимы и ограничения» предназначен для хранения инфор­мации о режимах и ограничениях, действующих на текущий момент времени в соответствующих зонах УВД.

9.Раздел «Доска объявлений» предназначен для хранения произвольной текстовой информации.

69. Под документированием информации понимают ее запись и сохранение в течение некоторого определенного интервала времени, дающие возможность ее последующего воспроизведения в первоначальном виде, а также для про­ведения необходимой обработки.

Подобную задачу выполняют бортовые многоканальные регистраторы параметров полета ВС (например, типа МСРП), которые известны под назва­нием «черных ящиков». Системы документирования, используемые при УВД, значительно превосходят по своим характеристикам бортовые само­писцы. Они позволяют воспроизвести динамическую картину ВО в том виде, в котором ее наблюдал диспетчер, его действия, команды и переговоры с экипажем ВС, а также параметры, характеризующие работу систем наблю­дения, связи, управления и другого оборудования.

Многократное воспроизведение и обработка документированной инфор­мации позволяют производить подробный анализ процесса УВД. Особенно­стью аппаратуры документирования является необходимость записи одно­временно большого числа источников (от 16 до 64, в некоторых случаях от 100 до 250). При этом необходимо обеспечить привязку каждого источника к единой временной шкале и синхронность между различными видами запи­сываемой информации д.

(речевой, радиолокационной и т.д.)

70. -по способу записи: магнитные, магнитооптические, оптические;

- по способу доступа к данным: с последовательным доступом, с произвольным доступом;

-по конструкции носителя информации: со сменным носителем, с постоянным носителем

В настоящее время наиболее часто применяются следующие устройства:

- жесткие диски (магнитные с произвольным доступом, с постоянным но­сителем.

- накопители на магнитной ленте - стриммеры (магнитные с последовательным доступом, со сменным носителем);

- накопители на магнитооптических дисках (магнитооптические с произ­вольным доступом, со сменным носителем);

- накопители на CD и DVD (оптические с произвольным доступом, со сменным носителем).

71. Диспетчерские тренажеры предназначены для профессиональной подготовки диспетчерского состава на всех пунктах УВД. Тренажеры обеспечива­ют индивидуальную и комплексную тренировку диспетчеров службы движе­ния, позволяют отрабатывать действия в аварийных ситуациях, повторять тренировку необходимое количество раз, гибко изменять интенсивность тренировок, создавая максимальную нагрузку для испытуемого.

Диспетчерский тренажер - эффективное средство выработки практиче­ских навыков контроля ВО и принятия решений при УВД. Единообразие ап­паратных и программных вычислительных средств современных АС УВД и тренажеров позволяет с максимальными подробностями воспроизвести РМ диспетчера и имитировать обстановку в ВП. К существенным достоинствам тренажеров относится возможность воспроизведения особых случаев в по­лете, аварийных, конфликтных и иных опасных ситуаций, а также их много­кратный повтор. Анализируя эти результаты, многократно повторенные, можно сформировать представительную статистику, которую невозможно получить в реальных условиях по соображениям безопасности полетов. В ре­зультате можно рассчитывать характеристики загрузки диспетчера и оценить уровень безопасности полетов в конкретных условиях, задавая эти условия.

Конструкция и интерфейс тренажера соответствуют действующим систе­мам отображения ВО и АС УВД в целом. Ядро тренажеров базируется на технологиях УВД, отвечающих российским стандартам, а также стандартам ИКАО, и соответствует федеральным требованиям к тренажерам, используе­мым в центрах УВД для обучения диспетчеров
