Редукторы.
Редукторами называют механизмы, состоящие из передач зацепления с постоянным передаточным отношением, заключенным в корпус. Редукторы предназначены для понижения угловой скорости выходного вала в сравнении с входным. Уменьшение угловой скорости сопровождается увеличением вращающего момента на выходном валу. Такие механизмы могут подобным образом повышать угловую скорость и их называют мультипликаторами.
По типу передач редукторы бывают:
простые:- цилиндрические;- конические;- червячные;
планетарные;
волновые;
комбинированные.

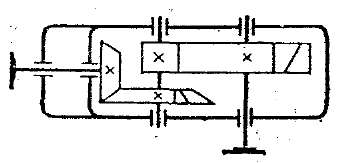

По числу пар звеньев в зацеплении: - одноступенчатые;

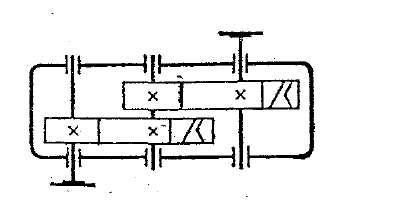

двухступенчатые;
трехступенчатые.
По расположению осей валов в пространстве: - параллельными;
соосными;
персекающимися;
перекрещивающимися.
ip
=
8...200

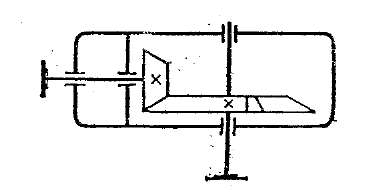

Редуктор i = const.
Коробка скоростей i - перемен.
Раздаточная коробка i = const и перед. Мкр на несколько валов для отбора мощности.
Тема: "Валы и оси. Подшипники".
План.
Назначение, область использования.
Конструктивное исполнение.
Расчет.
Маркировка
В механических передачах, различных узлах машин содержится ряд деталей, предназначенных для поддержания вращающихся элементов машин - шкивов, звездочек, шестерен.
Эти детали называются осями и валами.
По конструкции оси и прямые валы мало отличаются друг от друга, но характер их работы различен:
Оси - являются поддерживающими деталями и воспринимают только изгибающие нагрузки.
Валы - представляют собой звенья механизма, передающие Мкр и, помимо изгиба, испытывающие кручение.
Нагрузки, воспринимаемые осями и валами, передаются на корпуса, рамы или станины машин через опорные устройства - называемые подшипниками.
По назначению валы разделяются:
на валы - передачи, несущие детали передач;
на коренные валы машин, несущие рабочие органы машин: диски турбин, кривошипы.
По форме геометрической оси валы бывают: прямые ( сплошные и полые); коленчатые; гибкие.
По форме и конструктивным признакам:
-валы постоянного поперечного сечения;
-ступенчато-переменного сечения;
-с фланцами;
-валы-шестерни, валы-червяки.

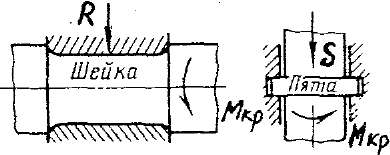

Части валов и осей, непосредственно соприкасающиеся с подшипниками, носят общее наименование - цапфы.
Цапфа, расположенная на конце вала и воспринимающая R нагрузку, называется шипом.
Цапфа, расположенная на средней части вала и воспринимающая R нагрузку, называется шейкой.
Цапфы, передающие на опоры осевые нагрузки, называются пятами.
По конструктивной форме различают шипы: - цилиндрические;
конические;
сферические.
Р
асчет

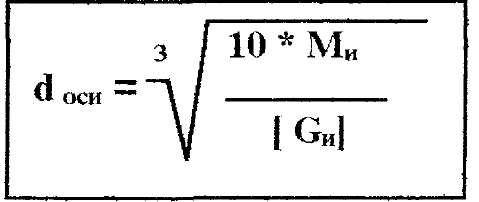

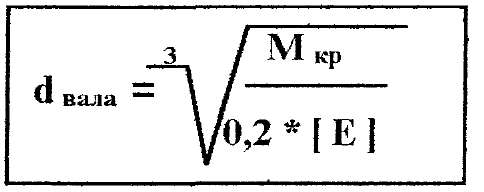

валов.
Ми
- изгибающий момент;
[Gи]
– дополнительное
н
апряжение
изгиба;
[ t] - дополнительное напряжение на кручение.
Расчет валов на выносливость сводится к определению коэффициента запаса прочности в опасном сечении.
nd
- коэф. Лапаса прочности
по
изгибу; ne
- коэфлапаса прочностипо кручению.

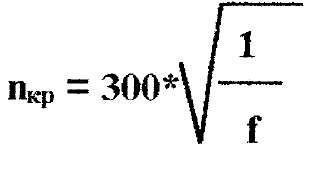

Критическое число оборотов вала:
f
- статистический прогиб вала
от веса деталей.
Материалы: для валов - углеродистые стали Сталь 5, 40Х, 45 с термообработкой улучшение; а для быстроходных валов Сталь 20 и Сталь 20Х.
Подшипники.
Подшипники служат опорами для валов и вращающихся осей. Качество подшипников влияет на работоспособность и долговечность машин.
По виду воспринимаемой нагрузки подшипники бывают:
радиальные, воспринимающие радиальные нагрузки;
упорные, воспринимающие осевые нагрузки; ( упорные подшипники скольжения называются подпятники);
радиально-упорные, воспринимающие радиальные и осевые нагрузки.
По виду трения различают:
подшипники скольжения, в которых опорная поверхность оси или вала скользит по рабочей поверхности подшипника;
подшипники качения, в которых используется трение качения благодаря установке шариков или роликов между опорными поверхностями оси или вала подшипников.
Подшипники скольжения.
Состоят из корпуса и помещенных в нем вкладышей, на которые опирается цапфа.
Рабочая поверхность (вкладыша) подшипника, как и форма цапфы вала, может быть цилиндрической, плоской, конической, сферической.
Подшипники скольжения могут быть разъемными и неразъемными.

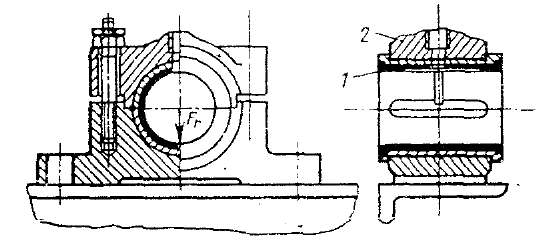

1
-
вкладыш
2 - корпус
Вкладыши устанавливаются в корпусе с натягом, недопуская их проворачивания.
К материалу вкладыша предъявляются жесткие требования: высокая износостойкость, пластичность, теплопроводность и др.
Вкладыши изготавливаются металлическими ( бронза, чугун), биметаллическими (сталь и чугун, покрываемые баббитом), из порошковых материалов, пластмасс.
hподш. скольж. = 0,95...0,98
В зависимости от конструкции в них применяется жидкостная, гидродинамическая или гидростатическая смазка.
Преимущества подшипников скольжения:
малые размеры в радиальном направлении;
возможность применения разъемных подшипников;
допускают высокую частоту вращения ( до 100000мин-1);
возможность работать в воде и агрессивных средах
возможность применения в вибрационных и ударного действия механизмах;
возможность регулирования радиального зазора, и точную установку оси вала.
Недостатки :
высокие потери на трение, то есть низкий к.п.д.
неравномерный износ подшипника и цапфы;
применение в них дорогостоящих материалов;
большая длина в осевом направлении.
Расчёт подшипников.
При расчете используются графические методы. Графики упрощают расчет и позволяют быстро ориентироваться при выборе основных параметров. По ним определяют например величину l/d и h ( толщина масляного слоя).

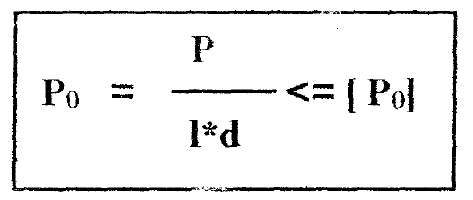

Выбранная величина l/d проверяется по условному давлению в подшипнике:
Далее определяют коэффициент запаса надежности подшипника по толщине масляного слоя:
h - расчетная толщина.
Подшипники качения.
Опоры валов и осей, в которых трение скольжения заменено трением качения называются подшипниками качения.
В настоящее время подшипники качения являются основными видами опоры в машинах. Мировой выпуск их измеряется миллиардами штук в год.
Подшипники качения изготовляют различной конструкции с наружным диаметром от 1 до 2600 мм и массой от 0,5 г до 3,5 тонн.
Подшипники качения состоят: из наружного и внутреннего колец с дорожками качения, тел качения, сепараторов, разделяющих и направляющих тела качения.
По направлению воспринимаемой нагрузки:
радиальные ( R );
радиально-упорные ( R и S);
упорные ( S);
упорно-радиальные ( S и R).
По форме тел качения: - шариковые;
- роликовые (цилиндрические конические, бочкообразные, игольчатые, витые).
По числу рядов тел качения: - однорядные;
двухрядные;
четырехрядные.
По способу самоустановки: - несамоустанавливающиеся;
- самоустанавливающиеся (сферические).
В зависимости от нагрузочной способности и размеров (при диаметре = const), расточки внутреннего кольца подшипники по ГОСТ:
I. по радиальным размерам - серии: - сверхлегкие;
особо легкие;
легкие;
средние;
тяжелые. II. по ширине - серии: - узкие;
нормальные;
широкие;
особо широкие.

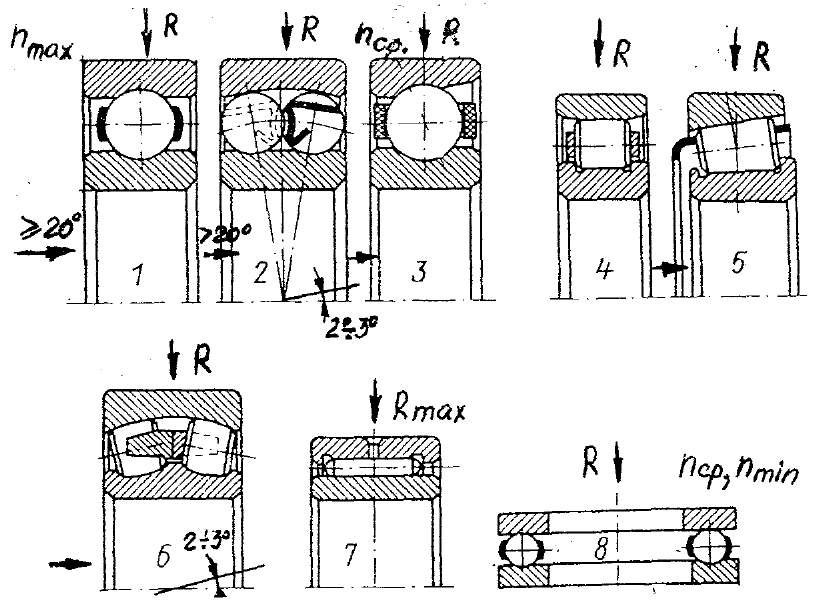

1 - шариковый радиальный; 2 - шариковый радиальный сферический двухрядный; 3 - шариковый радиальный упорный; 4 - радиальный роликовый; 5 - роликовый упорный; 6 - роликовый радиальный сферический; 7 - роликоподшипник игольчатый; 8 - шариковый упорный.
М
аркировка:
диаметр: 5
серия подшипников
тип подшипника
конструктивные особенности
серия по ширине
