Центробежная муфта.

Муфты применяются для автоматического соединения валов, когда угловая скорость превысит некоторое заданное значение.

Такие муфты могут быть использованы:

• для автоматического включения и выключения исполни­ тельного механизма с помощью регулировки угловой скорости двигателя;

• для разгона машин с большими маховыми массами, если д.в.с. имеют малый пусковой момент;

• для повышения плавности хода и др.

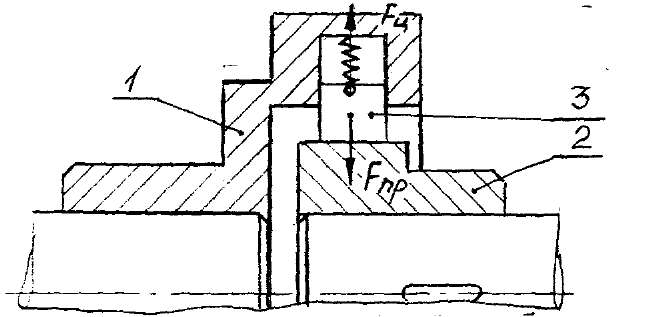

Муфта состоит из двух полумуфт 1 и 2, рабочего звена - колодки 3.

Центробежная сила F_u возникает при определенной частоте вращения ведущего вала. Она прижимает колодку к полумуфте, тем самым, включая либо выключая муфту.

Первоначально рабочие звенья пружинами могут быть либо предварительно сжаты, либо разжаты (Fпр).

Соприкосновение между рабочим звеном и полумуфтой возможно при условии:

m - масса рабочего звена;

г - расстояние от центра тяжести до оси вращения;

п - угловая скорость.

Предельное значение М_кр может быть определено как:

Z - число рабочих звеньев;n₁ – угловая скорость, необходимая для передачи М_кр

Работоспособность рабочих звеньев ( колодок) рассчитывается по давлению [Р] на поверхности трения аналогично фрикционным муфтам.

Муфты свободного хода.

Муфты предназначены для передачи М_кр только в заданном направлении.

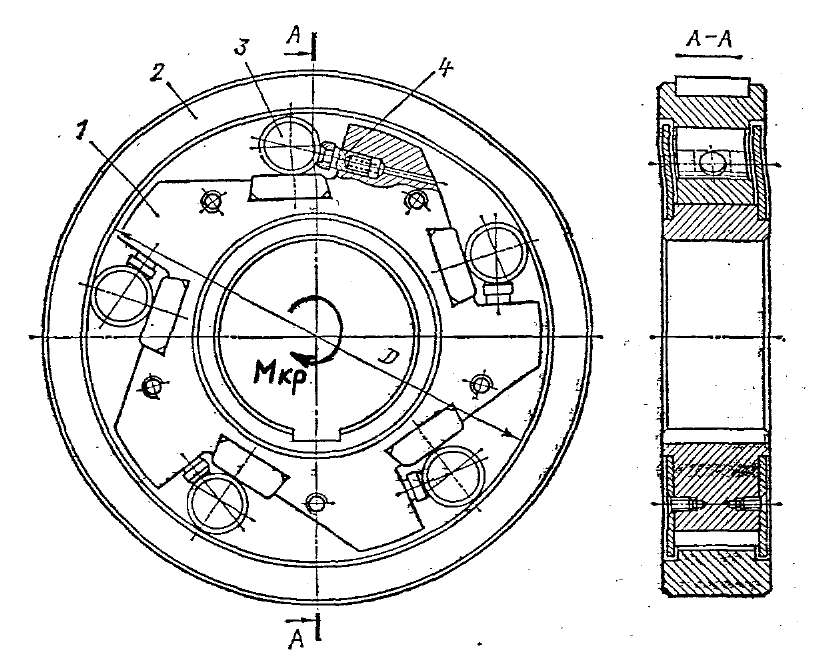

Обгонная фрикционная муфта состоит из двух полумуфт наружной 2 и внутренней 1, насаженных на соединяемые валы. Внутренняя полумуфта (звездочка) образует с наружной клиновидные пазы, в которых расположены ролики 3 поджимаемые пружинами 4.

Если ведущей является внутренняя полумуфта, то сцепление валов возможно только при вращение звездочки по часовой стрелке, когда ролик затягивается Fтр в суживающийся паз и заклинивается между полумуфтами.

Если внутренняя полумуфта вращается относительно наружной против часовой стрелки, ролики не препятствуют движению полумуфт, и валы не соединяются.

Расчет муфты сводится к расчету ролика по контактным напряжениям:

N - нормальная сила;

Е_пр - приведенный модуль упругости; 1р - длина ролика;

Z - число роликов;

α - угол сноса паза;

ρ = d/2.
