2. Задайте команду штрих(внатсн).
3. В диалоговом окне Штриховка и градиент(Hatch and Gradient) установите:
тип образца: Стандартный(Predefined);
имя образца: ANSI31;
масштаб: 2
угол: 0;
нажмите кнопку Добавить: точки выбора(Add: Pick points) и укажите внутреннюю точку штрихуемой области (на рис. т. 1). После выбора области нажмите клавишу <Enter>.
в диалоговом окне Штриховка и градиент(Hatch and Gradient) нажмите кнопку OK.
Упражнение 4. Выполнить штриховку вложенных объектов.
1
.
Создайте вложенные прямоугольники,
изображённые на рисунке.
2. Задайте команду штрих(внатсн).
3. В диалоговом окне Штриховка и градиент(Hatch and Gradient)
установите:
тип образца: Стандартный(Predefined);
имя образца: ANSI31;
масштаб: 2
угол: 0;

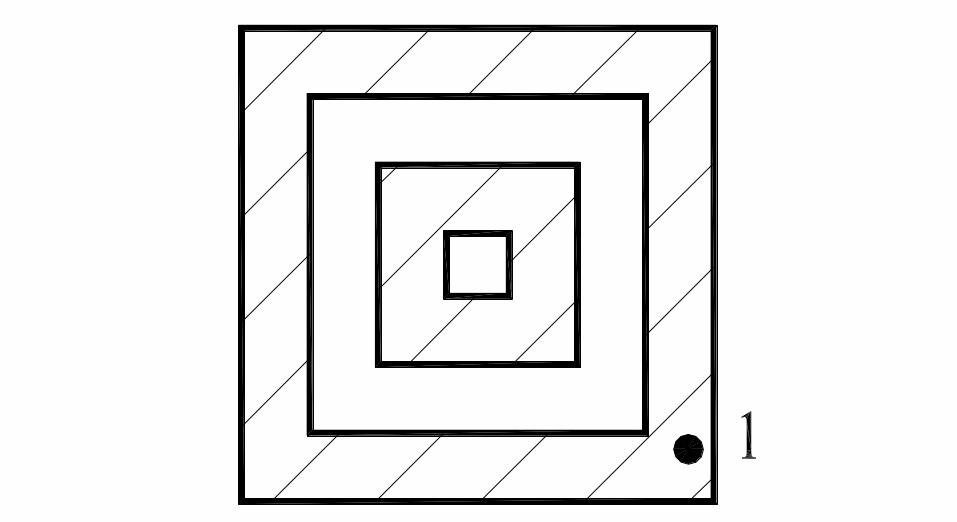

выберите стиль штриховки: Обычное(Normal);
нажмите кнопку Добавить: точки выбора(Add: Pick points) и укажите внутреннюю точку штрихуемой области (на рис. т. 1). После выбора области нажмите клавишу <Enter>.
4
.
Удалите штриховку, оставив вложенные
прямоугольники. Выполните штриховку
вложенных объектов, установив в диалоговом
окне, Штриховка и градиент (Hatch
and Gradient)

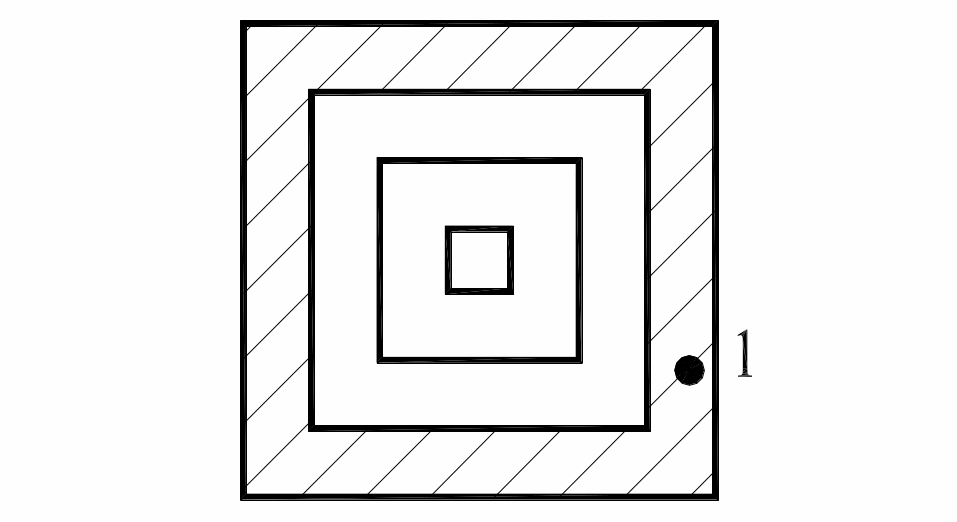

стиль штриховки: Внешний(Outer).
5
.
Удалить штриховку, оставив вложенные
прямоугольники. Выполните штриховку
вложенных объектов, установив в диалоговом
окне, Штриховка и градиент (Hatch
and Gradient)

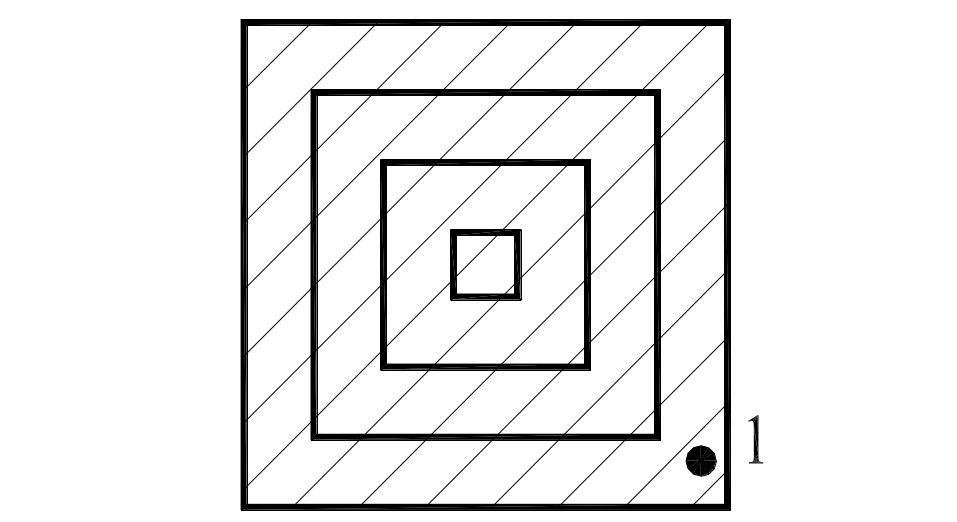

стиль штриховки: Пропустить(Ignore).
Вопросы для самопроверки
Что называется блоком?
Как создать блок?
Какая команда создает блок, который можно вставить в любой рисунок AutoCAD?
Как вставить блок в рисунок?
Какие действия с блоком выполняет команда РАСЧЛЕНИТЬ (EXPLODE)?
Каким образом можно переименовать, удалить блок?
Что такое ассоциативная и не ассоциативная штриховка, и как их установить?
Как заштриховываются области, если выбраны стили: нормальный, внешний, игнорирующий?
