Лабораторная работа № 5 (2 часа)
Тема занятия: Блоки.
Блок
Блок - это набор примитивов, сгруппированных в составной объект, которому присваивается имя блока. По этому имени блок можно вставить в рисунок в любой момент. Использование блоков позволяет значительно сэкономить память. При каждой новой вставке блока в рисунок, AutoCAD добавит к имеющейся информации лишь данные о месте вставки этого блока, масштабных коэффициентах и величине угла поворота.
Блок может состоять из примитивов, созданных на разных слоях, с разными цветами и разными типами линий.
Создание блока
Команда БЛОК(BLOCK) создает блок для использования его только в текущем рисунке. Она вызывается из падающего меню Черчение(Draw) Блок(Block) Создать…(Make…) или щелчком мыши по пиктограмме Создать блок(Make Block) панели инструментов Черчение(Draw). После вызова команды открывается диалоговое окно Описание блока (Block Definition) – рис. 1.
Рис.1. Диалоговое окно описания блока
При создании описания блока в диалоговом окне Описание блока(Block Definition) следует:
в поле Имя:( Name:) ввести уникальное имя создаваемого блока;
нажать кнопку Выбрать объекты(Select objects) и выделить с помощью мыши объекты, входящие в блок;
в области Объекты(Objects) задать способ обработки выбранных объектов после создания описания блока:
Оставить(Retain) – выбранные объекты остаются в текущем
рисунке в их исходном состоянии;
Преобразовать в блок(Convert to block) – выбранные объекты
заменяются вхождением блока;
Удалить(Delete) – после создания описания блока выбранные
объекты удаляются;
в области Базовая точка(Base point) задать координаты базовой точки вставки или нажать на кнопку Указать(Pick point) для выбора базовой точки с помощью мыши.
Команда БЛОК(BLOCK) создаёт блок, который доступен для использования только в текущем чертеже. Для получения блоков, которыми можно воспользоваться при создании любых чертежей в AutoCAD, используется команда ПБЛОК(WBLOCK). Команда служит для записи блока в отдельный файл с заданным именем. После вызова команды появится диалоговое окно Запись блока на диск(Write Block) – рис. 2.

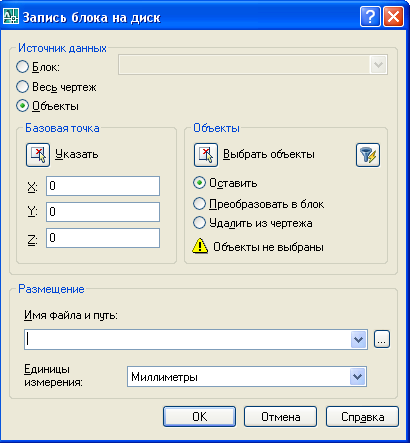

Рис. 2. Диалоговое окно записи блока на диск
В этом окне доступны следующие настройки:
Блок(Block) – указание блока, сохраняемого в отдельном файле;
Весь чертёж(Entire Drawing) – блоком становится весь чертёж;
Объекты(Objects) – указание объекта, сохраняемого в отдельном файле;
кнопка Указать(Pick point) в области Базовая точка(Base point) – указание базовой точки на рисунке;
кнопка Выбрать объекты(Select objects) в области Объекты(Objects) – выбор объектов в файл блока;
ввод имени нового файла. Если выбран блок, то команда ПБЛОК(WBLOCK) автоматически использует его имя для нового файла.

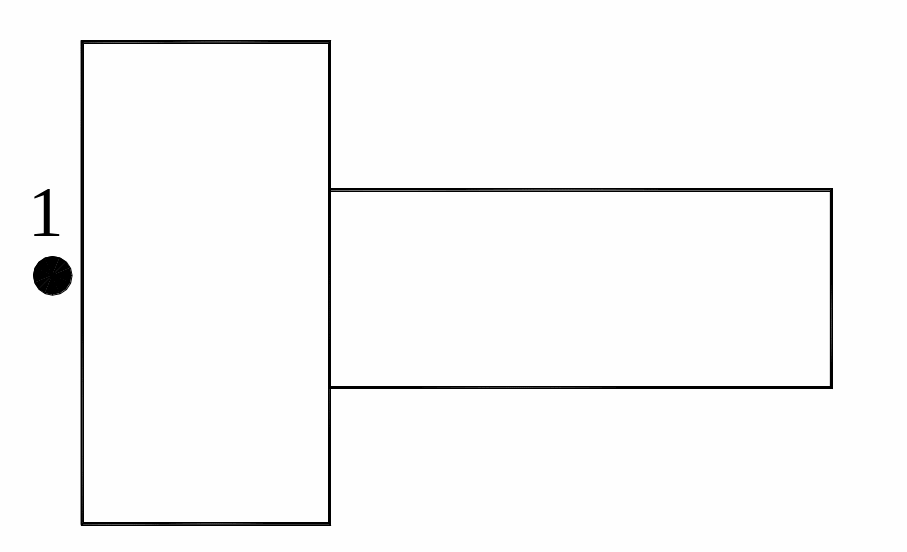

Упражнение 1. Создать блок.
1
.
Создайте
объект, изображенный на рисунке.
2. Задайте команду Блок(Block).
3. В диалоговом окне Описание блока(Block Definition):
введите имя создаваемого блока: BL1;
нажмите на кнопку Выбрать объекты(Select objects) и выберите
весь объект;
нажмите на кнопку Указать(Pick point) для выбора базовой точки с помощью мыши (на рисунке т. 1).
