59.Класифікація машин для виконання земляних робіт

Машини для земляних робіт класифікують за призначенням, режиму роботи, ступеню рухливості і іншим ознакам. Класифікація за призначенням умовна, оскільки приводи, ходові пристрої і інші структурні елементи сучасних машин дозволяють використовувати одну і ту ж їх базову частину для роботи з різними видами змінного робочого устаткування, нерідко різного за призначенням. Універсальність машин істотно розширює область їх вживання, сприяє їх кращому використовуванню за часом, особливо в умовах невеликих об'ємів однотипних робіт, виконуваних будівельною організацією, більш ефективної організації технічного обслуговування. Універсальні машини класифікують по основних видах виконуваних ними робіт, визначуваних по техніко-експлуатаційних, економічних і інших міркуваннях. Розрізняють землерийні машини для уривки і переміщення грунту в межах зони досяжності робочого устаткування (одно- і багатоковшові екскаватори), землерийно-транспортні машини для пошарової розробки грунту і переміщення його на великі відстані (бульдозери, скрепери, грейдери, грейдер-елеватори), машини для підготовчих робіт, машини і устаткування для ущільнення ґрунтів, для буріння свердловин, у тому числі в міцних і мерзлих ґрунтах при їх руйнуванні вибухом, устаткування для гідромеханічної розробки, а також машини і устаткування для розробки ґрунтів в особливих умовах. Машини для планувальних робіт відносяться до групи землерийно-транспортних машин і частково до екскаваторів(екскаватори-планувальники).

По режиму роботи дані машини бувають циклічної і безперервної дії. До останніх відносяться багатоковшові екскаватори, деякі види землерийно-транспортних машин, устаткування для гідромеханічної розробки ґрунтів, а також деякі види машин для роботи в особливих умовах. Решта машин працює в циклічному режимі, виконуючи операції робочого циклу послідовно або з їх частковим поєднанням в часі.

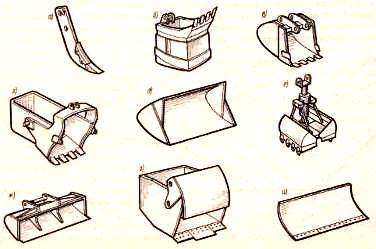

Мал. 3. Основні види робочих органів машин для земляних робіт: а – зуб розпушувача; б…ж– екскаваторні ковші прямої і зворотної лопат, драглайна, навантажувача, грейфера, планувальника; з – ківш скрепера; і – відвал бульдозера

По ступеню рухливості машини для земляних робіт відносяться переважно до пересувних самохідних або причіпних, за винятком деяких видів устаткування для ущільнення ґрунтів, буріння свердловин під вибух,устаткуваннягідромеханізації, а також деяких машин і устаткування для роботи в особливих умовах. Ці машини тривалий час працюють на одному будівельному майданчику, вони не мають власних ходових пристроїв і по цих ознаках відносяться до напівстаціонарних. По інших ознаках на машини для земляних робіт розповсюджуються положення, приведені раніше в загальній класифікації будівельних машин.

60.Вибір кранів для виконання монтажних робіт

При возведении зданий и сооружений из сборных конструкций монтажный процесс является ведущим. Ведущая машина — монтаж­ный кран. Эффективность и безопасность работы крана обусловли­вается соответствием его рабочих параметров конкретным условиям выполнения процесса. Поэтому эксплуатационные, или рабочие, пара­метры выбираемых монтажных кранов должны строго соответствовать расчетным, а сами краны — быть наименьшей грузоподъемности.

Монтажные краны выбирают в два этапа.

На I этапе определяют требуемые для данных условий и принятых схем выполнения монтажных работ минимально возможные эксплуата­ционные параметры крана: вылет стрелы, высоту подъема (глубину опускания в траншею) крюка и грузоподъемность. Затем, пользуясь справочниками, выбирают не менее двух комплектов кранов, соответст­вующих расчетным требованиям.

^; II этап состоит в определении технико-экономических показателей для каждого из подобранных комплектов кранов: подсчитывают и сравнивают стоимость и трудоемкость единицы объема и длительность выполнения монтажных работ для рассматриваемых вариантов.

62. Розробкаґрунтуекскаваторами: вибірмашинісхемвиконанняробіт.

Привиборіекскаваторудлярозробкиґрунтувкотлованінеобхідно  враховувати  ґрунтовіумови, схемивиконанняробіттарозташуваннявідвалівґрунту, високуйогопродуктивністьінайбільшможливуекономічність.

можливітрисхемирозробкикотловану:  - поздовжня;  - поперечна;  - комбінована, звикористаннямбульдозеру.

63. Виконаннябетоннихробіт. Блочнаопалубка

Блоковаопалубкаявляєсобоютверду, суцільнозйомнусталевублок-форму, виконанунероз'ємноюіпереналагоджуваною, застосовувануприбетонуванніоднотипнихфундаментів, об'ємнихелементівстін, ліфтовихшахт, конструкцій, якістоятьокремоувиглядіколон, ростверківіт.п. Такуопалубкувстановлюютьізнімаютьприрозпалубленнікраном.

64. Технологічнікартинавиконанняробіт: призначенняізміст

Технологічнікарти (ТК) - цеважливачастинаорганізаційно-технологічноїдокументації. Технологічнікартивбудівництвірегламентуютьправилавиконаннябудівельнихробітіпроцесів, вибірнеобхідноготехнологічногозабезпеченняматеріально-технічнихресурсівдлявиконанняробіт, визначаєвимогидоякостіробіт, вимогибезпекиізбереженнянавколишньогосередовища.

Розробляютьсятехнологічнікартидляраціональноїорганізаціїокремихвидівбудівельнихтаіншихвидівробіт. Технологічнікартиможутьвикористовуватисяускладіпроектіввиконанняробіт (ПВР), такихякпроектназведеннябудинкуабойогочастини, проектнавиконанняокремихвидівробітіт. д.

69.Ущільненняґрунтів: призначення, способи, застосовуванімашиниУщільнення насипних ґрунтів забезпечує задану щільність ґрунтів, стабілізацію їх механічних властивостей. Основними способами ущільнення є: укочування, трамбування, вібрування або сполученням цих способів. Ущільнення укочуванням відбувається у результаті тиску, що створюється вальцями або колесами катків, які перекочуються по поверхні ґрунту. Укочування відбувається за допомогою причіпних,напівпричіпних та самохідних катків, призначених для шарового ущільнення ґрунтів та інших сипких матеріалів (гравію, щебеню тощо) при спорудженні дамб, дорожніх насипів, гребель, засипанні канав. В’язкі й грудкові ґрунти ущільнюють кулачковими катками, що створюють тиск, переважаючий межі міцності ґрунту.Ущільнення трамбуванням здійснюється ударами робочих органів трамбувальних машин і застосовують для ущільнення зв’язаних ґрунтів.

70.Торкретування: види і методи виконання. Виділяють два способи торкретування – мокрий і сухий. Мокрий спосіб розпилення бетонної суміші передбачає розпилення, при якому приготовлена суміш з допомогою спеціального бетононасосу подається у вигляді направленого струменя. Сухий спосіб розпилення суміші передбачає попереднє дозування та перемішування цементу з наповнювачами перед подачею в спеціальний пневматичний апарат, у сопловому блоці якого суха суміш змочується поданою під тиском водою і розпилюється у вигляді направленого струменя. Методиторкретування – цетехнологіятранспортування торкрет бетону відмісцяйогоподачі до торкрет-форсунки, а такожбезпосередньо сам процеснанесенняматеріалу. 71.Графік виконання у формі циклограми: особливості і порядок розробки Циклограма – це графік потокового процесу робіт, який демонструє розвиток простих процесів (окремих потоків) у просторі (на захватках) і в часі.З визначення будівельного потоку випливає, що він передбачає спеціалізацію та масовість виробництва. Спеціалізація сприяє підвищенню кваліфікації виробника, що веде до підвищення якості продукції, а також скорочує тривалість робіт завдяки автоматизму рухів робітника та відпрацюванню раціональних прийомів виконання технологічних операцій.

72.Транспортування бетонної суміші на будівельний майданчик: засоби, умови, особливості Залежно від застосування засобів розрізняють порційне, безперерв­не і комбіноване транспортування бетонної суміші.Дляпорційного транспортування використовують автотранспортні засоби, бадді, бункери. Безперервне виконують конвеєрами і бетоноводами, якщо відстань від бетонозмішувальної установки до місця укладання бетонної суміші незначна. Комбіноване транспортування поєд­нує порційне переміщення суміші від заводу до будівельного майдан­чика і наступне безперервне подавання її в конструкцію бетононасосами, бетоноводами, конвеєрами чи бетоноукладачами.Транспортують бетонну суміш від бетонних заводів чи уста­новок до будівельного майданчика звичайно в автобетонозмішувачах, автобетоновозах, а в деяких випадках — у бункерах чи баддях, заванта­жених на кузови бортових автомобілів або самоскидів. Автобетонозмішувачі — найбільш ефективні засоби транспорту­вання бетонних (насамперед легкобетонних) сумішей у міських умовах на значні відстані. Автобетоновози— це спеціальні автотранспортні засоби для пере­везення бетонної суміші. Ними можна постачати якісну бетонну суміш на відстань в 1,5 раза більшу, ніж автосамоскидами. Використання автосамоскидівдля перевезення бетонної суміші має суттєві недоліки: їхні кузови мало пристосовані для цього, і при транс­портуванні в них бетонна суміш розшаровується; влітку вона втрачає вологу, взимку охолоджується; до 1...2 % цементного молока і суміші може втрачатися через щілини заднього борту та виплескуватись.

73. Виконати гідроізоляцію можна кількома способами, які відрізняються один від одного використовуваними матеріалами і методами пристрої. Обклеювальної гідроізоляція зазвичай застосовується для фундаментів, має на увазі використання рулонних самоклеючих або наплавляються матеріалів. Це толь, руберойд, техноеласт, гідростеклоізол та ін. Щоб виконати гідроізоляцію з таких матеріалів, потрібно добре підготувати поверхню – висушити її, прогрунтувати бітумовмісних емульсією, зачистити нерівності. Наплавлення матеріалу проводиться за допомогою спеціальної пальника з дотриманням усіх заходів безпеки. Якщо матеріал самоклеючий, то потрібно просто зняти захисну плівку з його внутрішньої сторони. Після установки гідроізоляційного матеріалу, для його захисту від механічних пошкоджень (проколів, порізів), вся поверхню обшивається спеціальними панелями.

74. Основна мета календарного планування - вибір із можливих варіантів близького до оптимального, при цьому обраний варіант повинен забезпечити будівництво об'єкта в нормативний (або в заданий за контрактом) термін при найліпших техніко-економічних показниках. На основі календарних і організаційно-технологічних моде­лей здійснюється ув'язування робіт генпідрядної і субпідрядних будівельних організацій, визначаються терміни надання фронту робіт суміжним будівельним організаціям або бригадам; раціо­нально розподіляється використання матеріальних (будівельні машини, матеріали, конструкції тощо) і людських ресурсів; організо­вується оперативне планування й оперативно-диспетчерське управ­ління безпосередньо на будівельному майданчику. Наразі згідно з чинними нормативами розробляються два основних види календарних моделей будівництва окремих будинків і споруджень: календарний графік виконання робіт по об'єкту або комплексний сітьовий графік. На підставі календарних планів (комплексних сітьових гра­фіків) розробляються також графіки потреби в робочих кадрах, в основних будівельних машинах і графіки надходження на об'єкт будівельних конструкцій, деталей, напівфабрикатів, матеріалів, устаткування.

75. Опалубку треба розглядати як допоміжну тимчасову конструкцію, яка забезпечує форму, розміри і розташування (відповідно до проекту) елементів будинків і споруд, які необхідно забетонувати.

Опалубка повинна відповідати таким вимогам: бути міцною і технологічною, не змінювати форми в проектному положенні (умова стійкості), сприймати технологічні навантаження і тиск бетонної суміші без зміни геометричних розмірів, не мати щілин і зазорів, забезпечувати високу якість поверхні.

Найбільш доцільно виготовляти опалубки з щитів з фанери. Для цього застосовують водостійку і бакелізовану фанеру марок ФБС і ФБСВ товщиною 10...20 мм. Синтетичне покриття фанери значно збільшує термін служби опалубки, знижує адгезію до неї бетону і дозволяє одержувати високоякісні поверхні.

Для надання лицьовій поверхні бетонних конструкцій необхідної фактури і форми використовують матриці. Їх встановлюють в опалубку перед бетонуванням. Залежно від матеріалу можливо їх одноразове чи багаторазове застосування. Є досвід застосування опалубки у сполученні зі спіненим полістиролом. Такі опалубки мають підвищені теплоізоляційні властивості і можуть успішно використовуватися в холодну пору року.

Розбірно-переставна дрібнощитова опалубка складається з інвентарних щитів, коробів, хомутів, кружал, підтримуючих елементів і кріплень. Щити опалубки виготовляють з дошок (25...30 мм) з обшиванням внутрішньої формуючої поверхні водостійкою фанерою, покрівельною сталлю, пластиком і т.п. Великощитову опалубку збирають з великих опалубних панелей, розташовуваних за периметром стін, що бетонуються, однієї захватки або всього поверху.

76. Підйом полягає в переміщенні конструкцій у просторі. Піднімати конструкцію рекомендується в тому положенні, в якому вона буде знаходитися в будинку чи споруді, плавно, без ривків, розкачування й обертання.

Для утримання конструкцій від розгойдування та обертання до них прив'язують відтяжки. Кожний горизонтальний елемент повинен мати дві відтяжки, закріплені на його кінцях. При монтажі вертикальних елементів достатня одна відтяжка.

Важкі елементи і конструкції піднімають у два прийоми: спочатку на 20...30 см із затримкою у висячому положенні для додаткової перевірки надійності стропування, потім остаточно.

Установка – операція, що забезпечує проектне положення монтованої конструкції (повний контакт стикових поверхонь конструкцій при забезпеченні необхідної точності їхнього положення).

При вільному методі монтажу (вільна установка) – монтажники встановлюють конструкцію, зіставляючи візуально ризики-орієнтири на її поверхні з ризиками-орієнтирами на опорі без використання обмежуючих вільне переміщення конструкції засобів і пристроїв.

Обмежено вільну установку виконують з використанням спеціальних конструкцій чи пристроїв, що частково обмежують свободу переміщення монтованих елементів в одному чи декількох переміщеннях.

Примусову установку конструкцій у проектне положення роблять накладанням обмежень на переміщення конструкцій у всіх напрямках, крім одного. Це досягається застосуванням спеціальних пристосувань, що само фіксують, замкових з'єднань та інших пристроїв.

Вивірка конструкцій

Вивірка – операція, що забезпечує точну відповідність положення монтованих конструкцій проектному. Вивірка може бути візуальною чи інструментальною. В окремих випадках вивірку можна не робити.

Візуальна вивірка виконується при достатній точності опорних поверхонь і стиків конструкцій з використанням сталевих рулеток, лінійок, шаблонів і т.п.

Інструментальну вивірку виконують, коли складно забезпечити точність установки монтованих конструкцій. Інструментальна вивірка передбачає перевірку положення змонтованих конструкцій у плані, по висоті й вертикалі з використанням кондукторів та інших пристроїв, а також інструментів – теодолітів, нівелірів та ін.

Безвивірочна установка застосовується в основному при монтажі металевих конструкцій (в окремих випадках і залізобетонних) з підвищеним класом точності геометричних розмірів у монтажних стиках.

77. Структура будівельних процесів

Робочий прийом

Робоча операція

Первинна продукція

Простий процесс

Закінчена продукція

Комплексный процесс

Кінцева продукці

78. Об’ємно-переставна опалубка

П-подібни секцій, що збираються в блок.

79. Різновиди гідроізоляції.

Обмазувальна гідроізоляція

Обклеювальна гідроізоляція

Проникаюча гідроізоляція

Змонтована гідроізоляція

80. Виконання обмазувальної гідроізоляції

Для виконання обмазувальної гідроізоляції використовують бітумно- полімерні і бітумно-гумові суміші або мастики, а також цементно-полімерні склади.

85. Зведення бетонних конструкцій під водою

Спосіб бетонування під водою застосовують при зведенні споруд у воді,

коли виключена можливість провадження робіт «сухим способом» з улашту-

ванням шпунтових огорож з подальшим відкачуванням води.

Цей спосіб використовують при: зведенні опор мостів; підводних частин

тунелів; днищ опускних колодязів; ремонті гідротехнічних споруд.

Відомо чотири способи укладання бетонної суміші під водою: за допомо-

гою труби, що вертикально переміщується (ВПТ); метод висхідного розчину

(ВР); втрамбування бетонної суміші в раніше укладену; укладання бетонної

суміші в мішках.
