Спряження. Побудова кривої з використанням механізму спряження
I Мета роботи:
Ознайомитися з панеллю розширених команд.
Ознайомитися із способами побудовою спряження.
ІІ Обладнання та приладдя: Програма КОМПАС-3D.
ІІІ Короткі теоретичні відомості:
Спряження. Побудова креслення плоскої деталі з елементами спряження
Плавний перехід від однієї лінії до іншої в кресленні називають спряженням. Для побудови спряжень потрібні наступні елементи: радіус спряження, центр дуги спряження і точки спряження.
Спряження двох пересічних прямих дугою заданого радіусу :
відкрийте документ Фрагмент;
інструментальна панель Геометрія;
поточний масштаб на Інструментальній панелі Вид М 1:1;
за допомогою команди

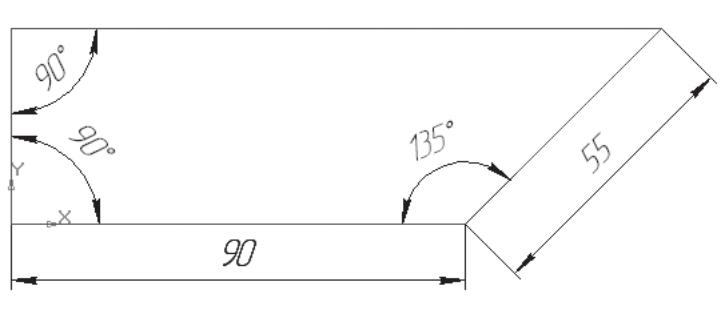

- Безперервне введення об'єкту Інструментальної панелі Компактна і прив'язки Вирівнювання побудуйте зображення відповідно до Рисунку 82;
- Скруглення;
введіть радіус скруглення 15 мм у відповідне поле на панелі Властивостей;
за умовчанням на панелі Властивостей в групах Елемент 1 і Елемент 2 активний перемикач Усікати елемент, тобто частини об'єктів, що залишилися, після створення скруглення автоматично віддаляються;

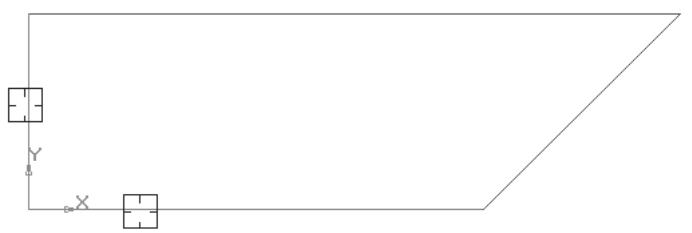

вкажіть два об'єкти, між якими треба побудувати скруглення (Рисунок 83). Система автоматично виконає плавний перехід між прямими, що перетинаються під прямим кутом;

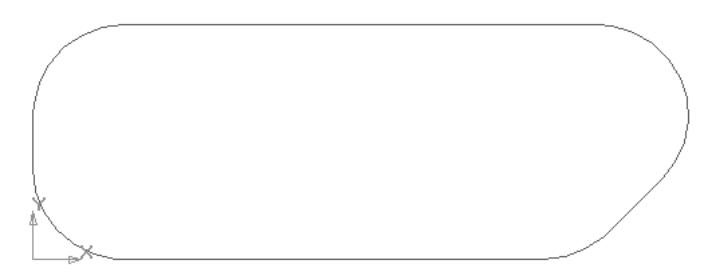

виконайте Спряження кутів (Рисунок 84), що залишилися.
Рисунок 82
Рисунок 83
Рисунок 84
Спряження кола і прямої :
відкрийте документ Фрагмент;

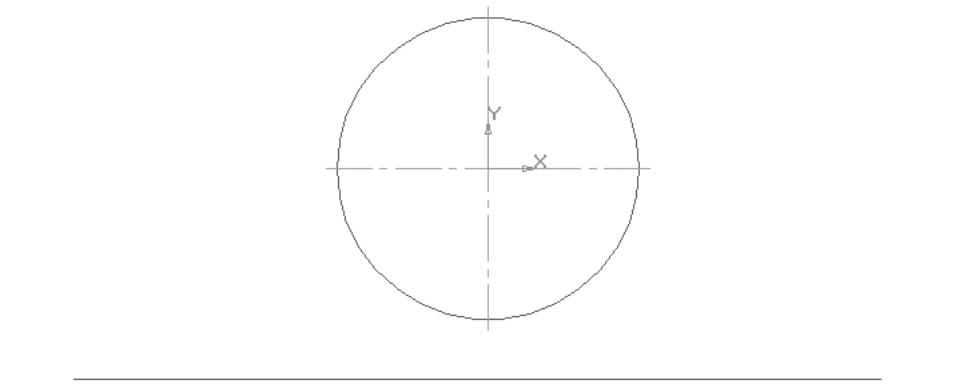

побудуйте коло з осями радіусом 30 мм і горизонтальний відрізок (Рисунок 85);
- Скруглення;
введіть радіус скруглення 25 мм у відповідне поле на панелі Властивостей;
вкажіть два об'єкти, між якими треба побудувати округлення (відрізок і частина кола з лівого боку від вертикальної осі симетрії) – Рисунок 86;
Рисунок 85 Рисунок 86
використайте команду
- відмінити;

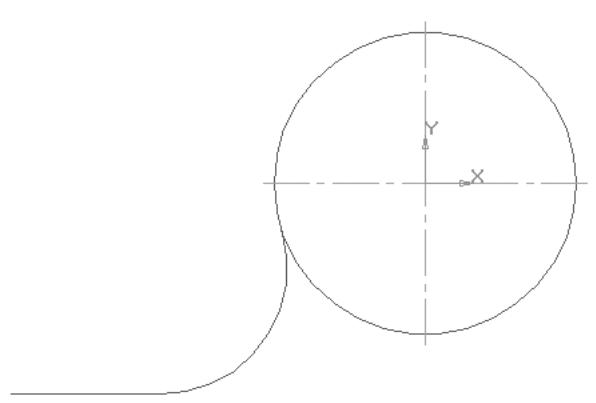

вкажіть два об'єкти, між якими треба побудувати скруглення (відрізок і частина кола з правого боку від вертикальної осі симетрії) – Рисунок 87.
Рисунок 87
Спряження двох кіл:
Спряження двох кіл буває зовнішнім і внутрішнім. При першому спряженні центри цих кіл знаходяться поза дугою, що сполучає. При внутрішньому - усередині дуги, що сполучає :
відкрийте документ Фрагмент;

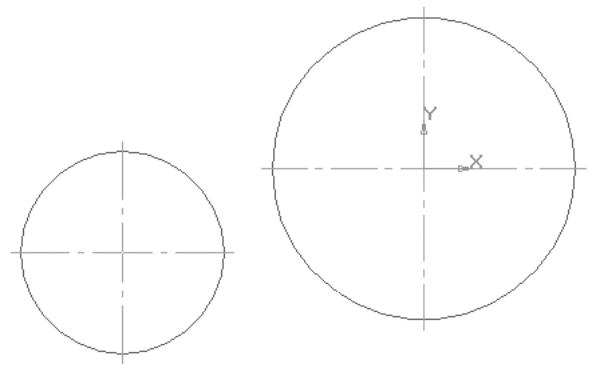

побудуйте два кола з осями: першою радіусом 30 мм, другою - 20 мм (Рисунок 88);
введіть радіус скруглення 40 мм у відповідне поле на панелі Властивостей;

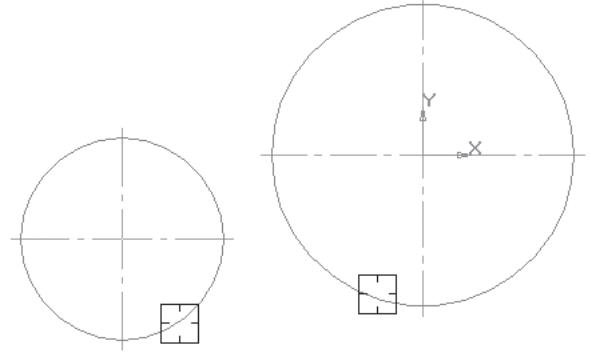

вкажіть два об'єкти, між якими треба побудувати скруглення (Рисунок 89);

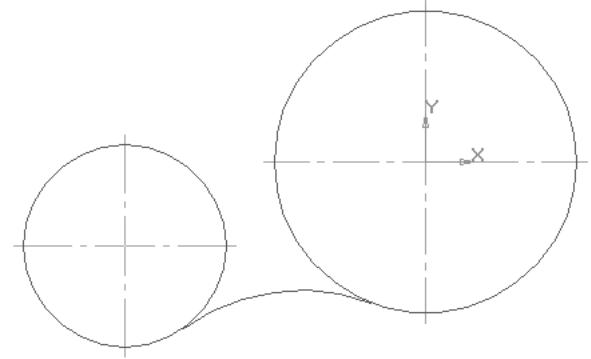

система побудувала зовнішнє спряження (Рисунок 90);
використайте команду - відмінити;
введіть радіус скруглення 60 мм у відповідне поле на панелі Властивостей;

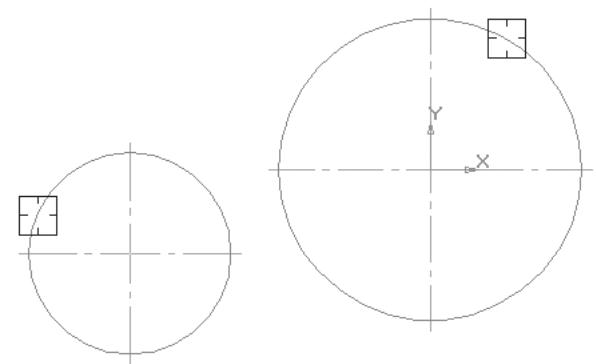

вкажіть два об'єкти, між якими треба побудувати скруглення (Рисунок 91);

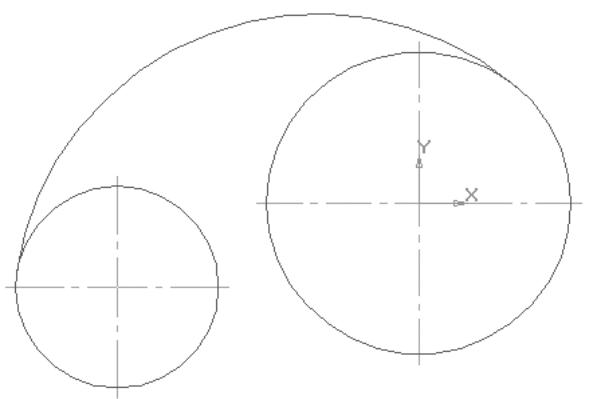

система побудувала внутрішнє спряження (Рисунок 92).
Рисунок 88 Рисунок 89
Рисунок 90 Рисунок 91
Рисунок 92
