Лабораторна робота №1

Побудова геометричних примітивів

I Мета роботи:

• Ознайомитися з основними елементами робочого вікна.

• Ознайомитися з принципом побудови геометричних примітивів.

• Навчитись керувати відображенням документа у вікні.

ІІ Обладнання та приладдя: Програма КОМПАС-3D.

ІІІ Короткі теоретичні відомості:

Основні елементи робочого вікна документа Фрагмент

Виберіть тип документа Фрагмент (Рисунок 1). Це допоміжний тип графічного документу КОМПАС-3D, який відрізняється відсутністю об'єктів оформлення конструкторського документа (рамки, основного напису) – Рисунок 2. Він використовується для зберігання зображень, які не треба оформляти як окремий лист (ескізні промальовування, розробки і т.д.).

Рисунок 1

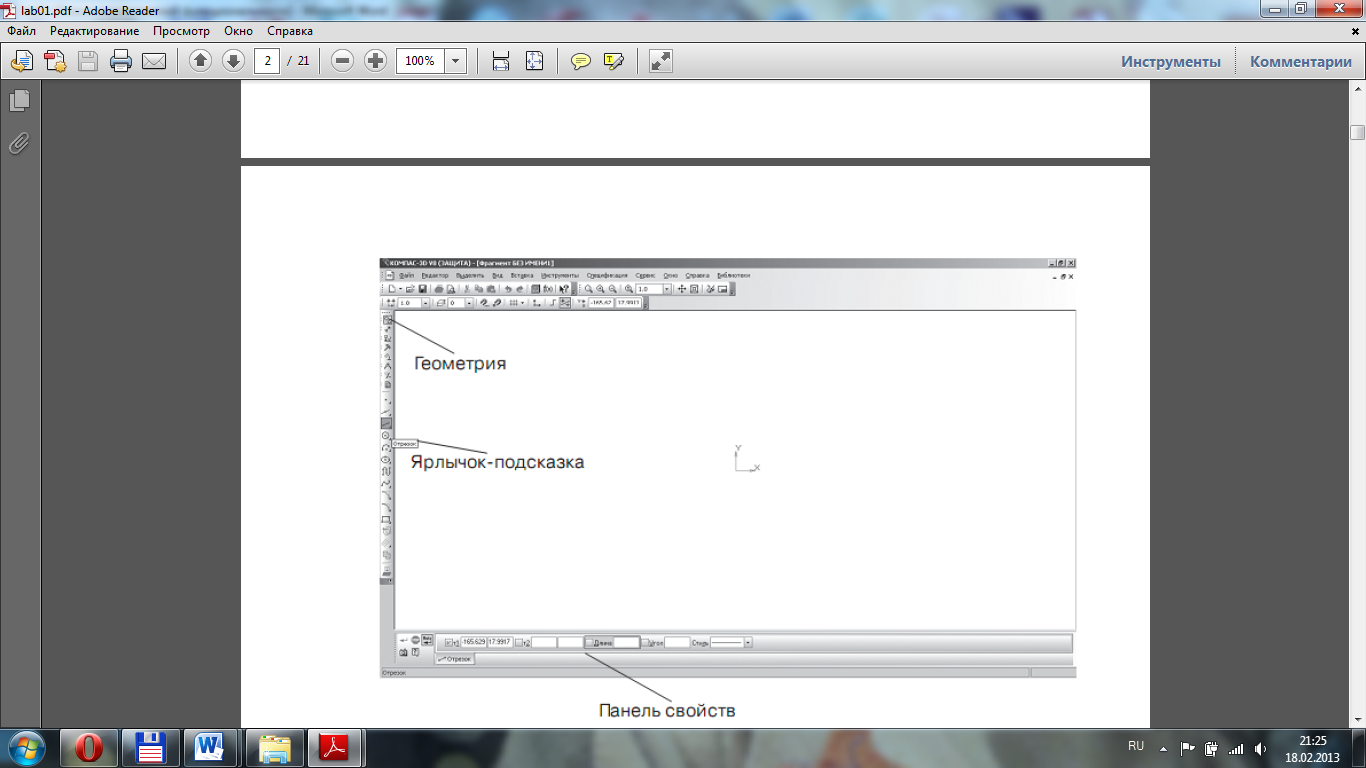

З вибором команди на інструментальній панелі Геометрія (наприклад, відрізок), розкривається Панель властивостей (Рисунок 3). Вибір здійснюється клацанням лівої клавіші миші по значку. Ярличок-підказка з'являється при підведенні курсору миші до будь-якої з кнопок.

Розглянемо кожен елемент робочого вікна документу Фрагмент детальніше.

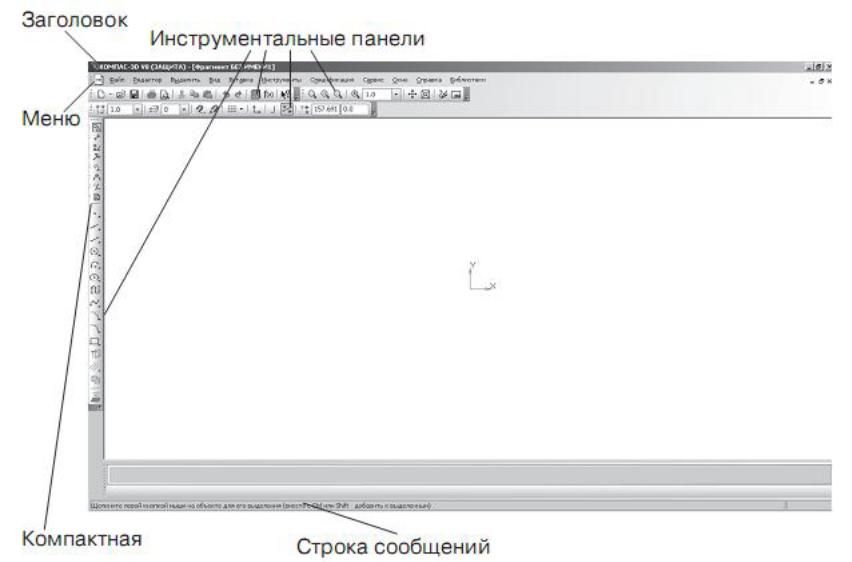

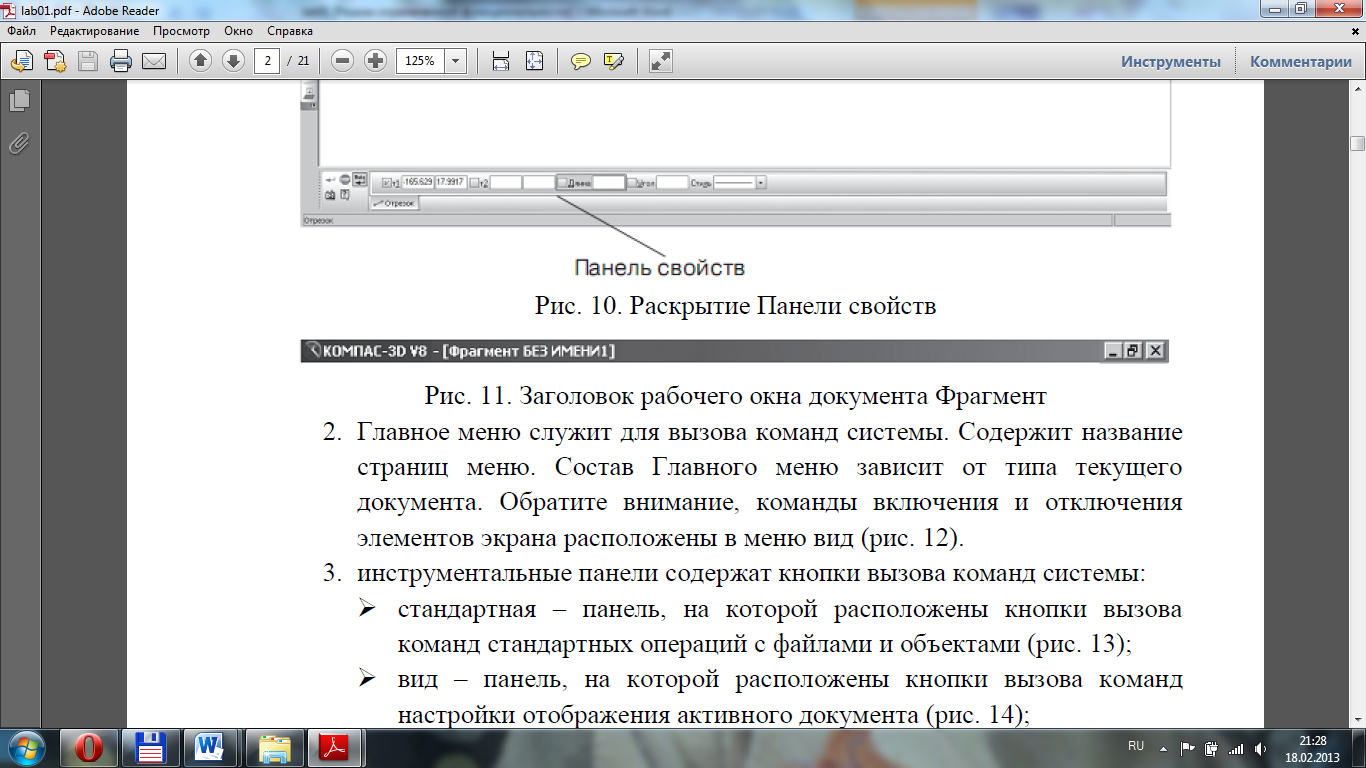

1. Заголовок містить назву, номер версії системи, ім'я поточного документу, кнопки управління вікном системи(згорнути, згорнути у вікно, закрити) – Рисунок 4.

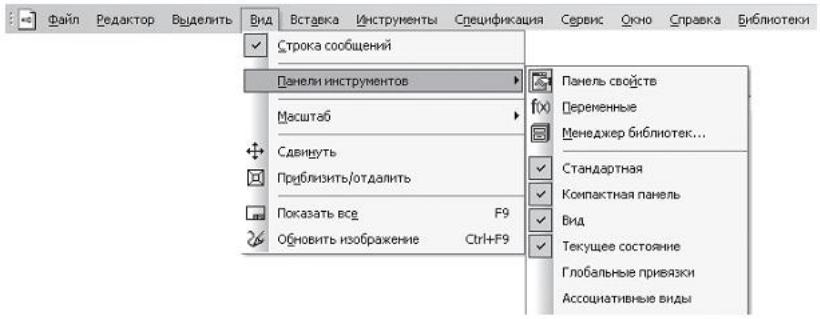

2. Головне меню служить для виклику команд системи. Містить назву сторінок меню. Склад Головного меню залежить від типу поточного документу. Зверніть увагу, команди включення і відключення елементів екрану розташовані в меню вид (Рисунок 5).

Рисунок 2

3. Інструментальні панелі містять кнопки виклику команд системи:

• Стандартна - панель, на якій розташовані кнопки виклику команд стандартних операцій з файлами і об'єктами (Рисунок 6);

• Вид - панель, на якій розташовані кнопки виклику команд налаштування відображення активного документу(Рисунок 7);

• Поточний стан - панель, на якій відображаються параметри поточного стану активного документу (Рисунок 8);

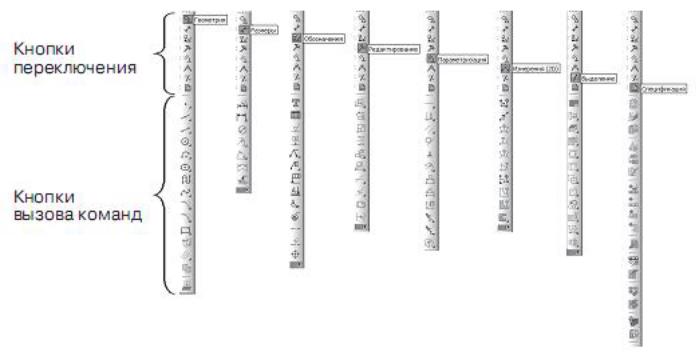

• Компактна панель складається із кнопок переключення і кнопок виклику команд (Рисунок 9). Якщо вибрана вами кнопка сірого кольору – вона не активна, тобто виконання даної команди на даному етапі неможливе.

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9

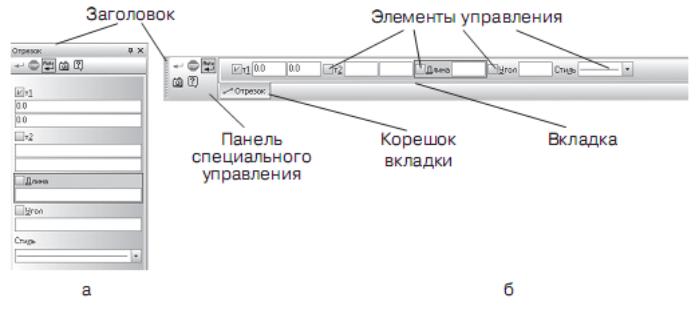

• Панель властивостей служить для введення параметрів і завдання властивостей об'єктів при їх створенні і редагуванні (Рисунок 10). До складу панелі властивостей входять:

• Заголовок панелі властивостей містить назву активної команди. Коли панель властивостей зафіксована в горизонтальному положенні біля верхньої або нижньої межі вікна - роль заголовка виконує рельєфна вертикальна лінія у лівого краю Панелі;

• на Панелі спеціального управління розташовані кнопки, з допомогою яких виконуються спеціальні дії;

• на вкладках Панелі властивостей розташовані елементи управління процесом виконання команди;

• Корінець вкладки призначений для її активізації (окрім напису, на нім відображається піктограма, яка символізує призначення вкладок).

Рисунок 10

• Рядок повідомлень містить повідомлення системи, що відносяться до поточної команди або елементу робочого вікна, на який вказує курсор (Рисунок 11).

Рисунок 11

Побудова геометричних примітивів.

До геометричних примітивів відносяться: точка, пряма, відрізок і геометричні фігури, які вам відомі з математики. Вивчаючи можливості програми КОМПАС, ви постійно користуватиметеся цими елементами.

Усі команди побудови геометричних примітивів згруповані по типах об'єктів і викликаються кнопками, розташованими на Інструментальній панелі Компактна кнопки перемикання - Геометрія.

Розглянемо їх побудову:

• включіть комп'ютер;

• запустіть програму КОМПАС-3D;

• відкрийте документ Фрагмент;

• - інструментальна панель Геометрія;

• поточний масштаб на Інструментальній панелі Вид М 1:1.
