УРАЛЬСКИЙ ФИЛИАЛ

ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«РОССИЙСКАЯ АКАДЕМИЯ ЖИВОПИСИ, ВАЯНИЯ И ЗОДЧЕСТВА ИЛЬИ ГЛАЗУНОВА»

Посёлок на 2-6 тыс. Жителей

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ КУРСОВОГО ПРОЕКТА

ДИСЦИПЛИНА «АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ»

ПЕРМЬ 2010

УРАЛЬСКИЙ ФИЛИАЛ

ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«РОССИЙСКАЯ АКАДЕМИЯ ЖИВОПИСИ, ВАЯНИЯ И ЗОДЧЕСТВА ИЛЬИ ГЛАЗУНОВА»

Кафедра архитектуры

Посёлок на 2-6 тыс. Жителей

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ КУРСОВОГО ПРОЕКТА

ДИСЦИПЛИНА «АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ»

По направлению 270300 «Архитектура»

Специальность: 270301.65 «Архитектура»

Квалификация специалиста - Архитектор

КУРС III

СЕМЕСТР 6

ПЕРМЬ 2010

.

Методические указания по выполнению курсового проекта: посёлок на 2-6 тыс. жителей
Составлены в соответствии с требованиями Государственного образовательного стандарта высшего профессионального образования:
По направлению 270300 «Архитектура»
Специальность: 270301.65 «Архитектура»
Квалификация специалиста - Архитектор
Автор – составитель:
Доцент Щипалкин В.П.
Методические указания рассмотрены и одобрены на заседании кафедры архитектуры
Протокол №_____ от «____»_________2010 г.
Доцент В.П. Щипалкин Заведующий кафедрой архитектуры, доцент В.П. Щипалкин
Методические указания утверждены на заседании ученого совета
протокол №____ от «_____»_______________2010 г.
Директор,
доцент	М.В. Каеткин

Введение

Возможные темы: Рабочий посёлок при промышленном предприятии, посёлок при горнодобываюших разработках, посёлок при аграрно-индустриальном комплексе.

Основные задачи: создание архитектурно-пространственной композиции посёлка, функционального зонирования, организации системы культурно-бытового обслуживания населения, организация движения транспорта и пешеходов.

Основными факторами выбора места размещения посёлка являются:

• Близость основного градообразующего фактора. Как правило, посёлок строят в центре сельскохозяйственных земель.

• Наличие транспортных связей и коммуникаций, железных дорог, автомагистралей, водных путей, близость электросетей, газопроводов и т.д.

• Рельеф местности, ориентация по частям света, направление господствующих ветров и т.д.

Состав проекта: 1. Генеральный план в линиях на топогеодезической подоснове

(1:1000).

На генеральном плане показать:

а) архитектурно-планировочную организацию

поселка с выявлением функциональных зон

производственной жилой, общественной и

зеленых насаждений

б) улицы, проезды и подъезды к зданиям;

в) экспликацию и технико-экономические

показатели проекта.

2. Развертка вдоль выбранных участков улиц.

Поперечные профили улиц. (1:200, 1:400)

3. Иллюстрации основных градостроительных

узлов и зон (4 рисунка по 1/4, 1/8 листа).

Средства: карандаш, тушь, акварель, два планшета размером 550х750мм.

При проектировании посёлка использовать СНиП 2.07.01-2000 Градостроительство. Планировка и застройка городских и сельских поселений.

Городские и сельские поселения в зависимости от проектной численности населения на расчетный срок подразделяются на группы в соответствии с табл. (СНиП 2.07.01-2000)

Группы поселений	Население, тыс. чел.
	Города	Сельские поселения
Крупнейшие	Св. 1000	‑
Крупные	" 500 до 1000	Св. 5
	" 250 " 500	" 3 до 5
Большие	" 100 " 250	" 1 " 3
Средние	" 50 " 100	" 0,2 " 1
Малые1	" 20 " 50	" 0,05 " 0,2
	" 10 " 20	До 0,05
	До 10
1 В группу малых городов включаются поселки городского типа.

Генплан посёлка имеет следующие функциональные зоны:

• селитебная,

• производственная,

• коммунально-складская,

• при необходимости санитарно-защитная.

Селитебная зона – жилая застройка, общественные учреждения, зелёные насаждения общего пользования, улицы, проезды, площади. Данную зону необходимо размещать на возвышенных местах с глубоким стоянием грунтовых вод, хорошо инсолируемых, расположенных выше по рельефу и течению рек по отношению к производственному объекту.

Территория селитебной зоны, наиболее крупной в посёлке, должна обеспечивать рациональное размещение жилой застройки, общественного центра, учреждений и предприятий обслуживания, уличной сети и зелёных насаждений общего пользования для обеспечения комфортного проживания людей и создания выразительного архитектурного облика населённого места.

Производственная зона – предприятия основного обслуживания и сопутствующего назначения со всеми зданиями, сооружениями и коммуникациями. Производственную зону следует размещать на территории со спокойным рельефом вблизи транспортных магистралей с соблюдением санитарных разрывов от селитебной территории.

Коммунально – складская зона – склады, гаражи, бани, пожарное депо и др. объекты для обслуживания населения посёлка.

Санитарно – защитная зона – территория, отводимая по санитарным нормам для устранения вредных воздействий производственной зоны. Необходимо провести анализ природных и ландшафтных условий. Близость промышленных предприятий, сельхозпредприятий, железных и автодорог, рек и озёр, других элементов ландшафта.

Нельзя сооружать посёлок в пойме реки, либо на северном склоне, либо в зоне оползней.

Сеть улиц, проездов, подъездов и пешеходных дорожек должна проектироваться, как единая система, простая по начертанию, обеспечивающая кратчайшие связи основных зон и объектов посёлка между собой, комфортные условия движения транспорта, пешеходов, инсоляцию зданий и уютный эстетически осмысленный фрагмент сельской среды.

Планировка и застройка посёлка должна обеспечивать создание своего архитектурного облика и композиции. Малый размер поселений предопределяет тесную связь его архитектуры с природно – ландшафтными элементами. Следует избегать излишней скученности застройки, так и неоправданно больших площадей, широких улиц, проездов, разрывов между зданиями.

Баланс территорий

Определение площадей всех функциональных зон посёлка производится в соответствии с нормативами, приведёнными в таблице:

Территория		Размер территории, м², при норме жилой площади на одного жителя
		9 м²	12 м²
Жилая одноэтажная застройка с участками, м²:
	-600	150	200
	-800	200	266
	-1000	250	333
	-1200	300	400
Двухэтажная блокированная застройка с приквартирными участками, м²:
	-300	85	115
	-200	57	75
Трехэтажная застройка		27	36
Четырёхэтажная застройка		24	32
Площадь участков учреждений культурно-бытового обслуживания для посёлков:
	-малых	22	25-40
	-средних	25
	-больших и крупных	27
Площадь зелёных насаждений общего пользования		10	12
Площадь улиц и проездов при усадебной застройке с участками, м²:
	-1200	64	-
	-1000	57	-
При 2-х этажной застройке с участками 200-300 м²		10
При 3-4-х этажной застройке		5-7

Перед проектированием посёлка проводится градостроительный анализ территории, отводимой для места размещения. В состав этого анализа входят:

1. Природно-климатические исследования с комплексной оценкой инсоляции, температурного, влажностного и ветрового режима, а также оценка грунтовых условий почв и растительности;

2. Топографические исследования и инженерно-строительная оценка территории с уточнённой характеристикой форм рельефа, геологического строения и несущей способности грунта и подтопляемости участков, эрозии почв, оврагов и т.д.;

3. Архитектурно-ландшафтное изучение территории, необходимое для создания общей композиции генплана посёлка и его основных осей и архитектурных доминант, органичного сочетания архитектуры и природного окружения.

Выявляются основные видовые точки, с которых раскрываются перспективы местности и панорамы будущей застройки.

Основными факторами выбора места размещения посёлка являются - близость основного градообразующего фактора, а также наличие транспортных связей и коммуникаций, железных дорог, автомагистралей и т.д.

Генплан решает планировку всех функциональных зон посёлка в их взаимной увязке.

Характерные приёмы планировки сельских поселений

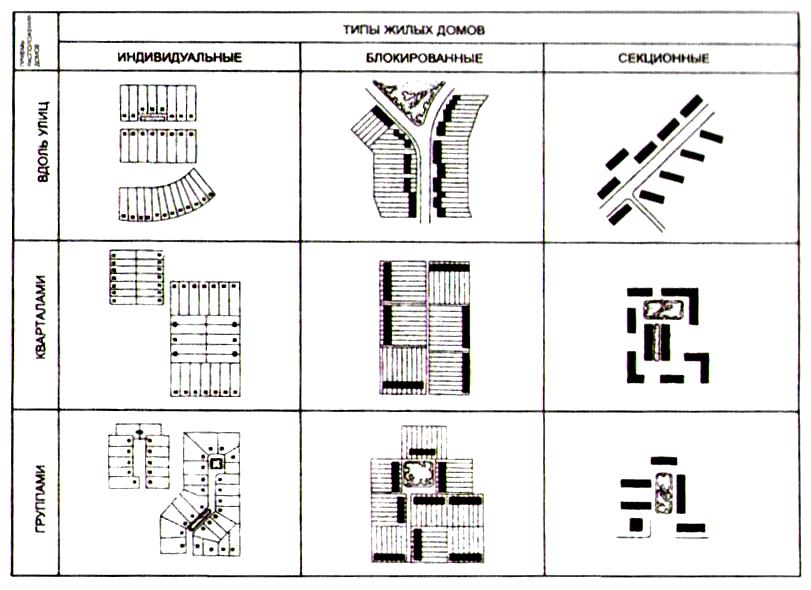

Характерные приёмы планировки жилых групп сельских поселений

В сельских поселениях следует предусматривать преимущественно одно-, двухквартирные жилые дома усадебного типа, допускаются многоквартирные блокированные дома с земельными участками при квартирах, а также (при соответствующем обосновании) секционные дома высотой до 4 этажей.

В сельских поселениях размер земельного участка при доме (квартире) определяется заданием на проектирование по местным условиям с учетом демографической структуры населения в зависимости от типа дома. Предельные размеры земельных участков для индивидуального жилищного строительства и личного подсобного хозяйства устанавливаются местными органами власти.

Различают 4 типа застройки селитебной территории сельских поселений:

1. строчная

2. групповая

3. квартальная

4. свободная

Эта застройка формируется следующими наиболее характерными типами жилых домов:

• индивидуальный жилой дом на одну семью

• блокированный жилой дом на 2 семьи

• блокированный жилой дом на 4 или несколько семей

• секционный жилой дом высотой до 4-х этажей

• дом гостиничного типа (коридорный или галерейный)

Размеры приусадебных участков около жилого дома:

- 1200 м² при одно - и двухквартирных домах

- 600 м² при блокированных

Для предварительного определения потребной селитебной территории сельского поселения допускается принимать следующие показатели на один дом (квартиру), га, при застройке:

- домами усадебного типа с участками

при доме (квартире) площадью, м²:

2000	. . . . . . . . . . . . . . . . . . .	0,25 - 0,27
1500	. . . . . . . . . . . . . . . . . . .	0,21 - 0,23
1200	. . . . . . . . . . . . . . . . . . .	0,17 - 0,20
1000	. . . . . . . . . . . . . . . . . . .	0,15 - 0,17
800	. . . . . . . . . . . . . . . . . . .	0,13 - 0,15
600	. . . . . . . . . . . . . . . . . . .	0,11 - 0,13
400	. . . . . . . . . . . . . . . . . . .	0,08 - 0,11

- секционными домами без участков

при квартире с числом этажей:

2	. . . . . . . . . . . . . . . . . . .	0,04
3	. . . . . . . . . . . . . . . . . . .	0,03
4	. . . . . . . . . . . . . . . . . . .	0,02

Примечания: 1. Нижний предел принимается для крупных и больших поселений, верхний — для средних и малых.

При организации обособленных хозяйственных проездов для прогона скота площадь селитебной территории увеличивается на 10%.

При подсчете площади селитебной территории исключаются непригодные для застройки территории — овраги, крутые склоны, скальные выступы, магистральные оросительные каналы, селесбросы, земельные участки учреждений и предприятий обслуживания межселенного значения.

Улицы посёлков подразделяют на главные улицы жилых кварталов и хозяйственные проезды, ширина которых определяется из нормативного состава и размеров элементов, составляющих их поперечный профиль.

Плотность населения на селитебной территории сельского поселения, чел/га, устанавливается региональными (территориальными) строительными нормами, а при их отсутствии принимается в соответствии с СНиП 2.07.01-2000
