6.3. Проверка опорной части стойки на скалывание при изгибе

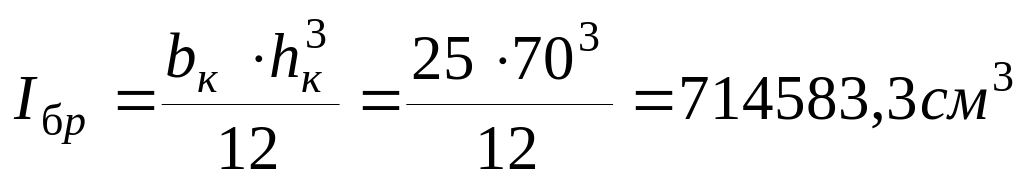

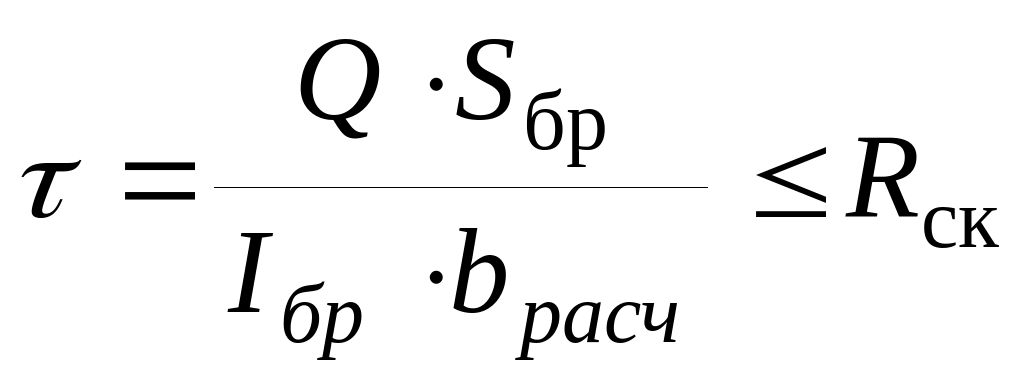

Проверяем касательные напряжения
Условие выполнено.
6.4. Проверка устойчивости в плоскости изгиба
Проверка выполняется по [5], п. 4.18.
N – максимальная продольная сила, Nmax = 230,58 кН
φ – коэффициент продольного изгиба, определяемый по [5], формула 8
Rc – расчетное сопротивление сжатию. Rс = 1,5 кН/см2 ([5], п. 3.1. № 1, в)
Aбр – площадь брутто с максимальными размерами сечения элемента на участке lp. Aбр = 1750 см2
МД – изгибающий момент соответствующий продольной силе N,
МД = 10092,45 кНсм.
φm – коэффициент определяемый по [5], п. 4.14.
lp – расстояние между опорными сечениями элемента,
lp = 2 · 720 = 1440 см
b – ширина поперечного сечения, bк = 25,0 см
h – максимальная высота поперечного сечения на участке lp, hк = 70,0 см
kф – коэффициент, зависящий от формы эпюры изгибающих моментов на участке lp, определяется по [5], прил. 4, табл. 2, kф = 2,54
RИ – расчетное сопротивление изгибу. RИ = 16 МПа ([5], п. 3.1. прим. 5)
Wбр – максимальный момент сопротивления на участке lp, Wбр = 20416,67 см3
n – степень:
n=2 – для элементов без закрепления растянутой зоны из плоскости деформирования
n = 1 – для элементов с этими закреплениями
Устойчивость обеспечена
6.5. Проверка устойчивости из плоскости изгиба
Расчет проводим без учета дополнительного
момента по [5], п. 4.2. б:
При отсутствии распорок:
Fрасч = 1750 см2
Nmax = 230,58 кН
Устойчивость обеспечена
6.6. Расчет и конструирование прикрепления стойки к фундаменту
Прикрепление стоек к фундаменту обычно производится при помощи металлических анкеров или вклеенных стержней, замоноличиваемых в фундаментах. Усилия от анкеров передаются на накладки и связи (болты, винты, клей), соединяющие накладки со стойками.
Рассчитывают прикрепление стоек к фундаменту на действие минимальной пригрузке Nmin, когда анкерное прикрепление сопротивляется большей растягивающей нагрузке от ветрового покрова.
Nmin = Nmax – Nснег
Nmin = 230,58 – 154,72 = 75,86кН
Напряжения сжатия
Напряжения растяжения
,
где
Высота поперечного сечения колонны hк=70см, толщину накладок принимаем 15см.
Размеры сжатой зоны

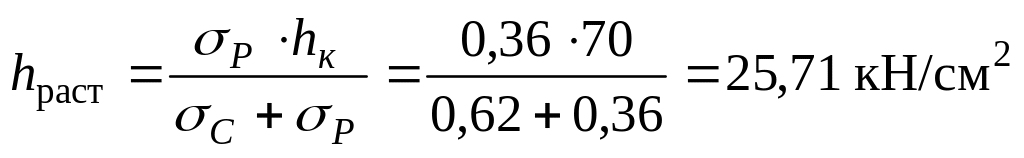

Размеры растянутой зоны

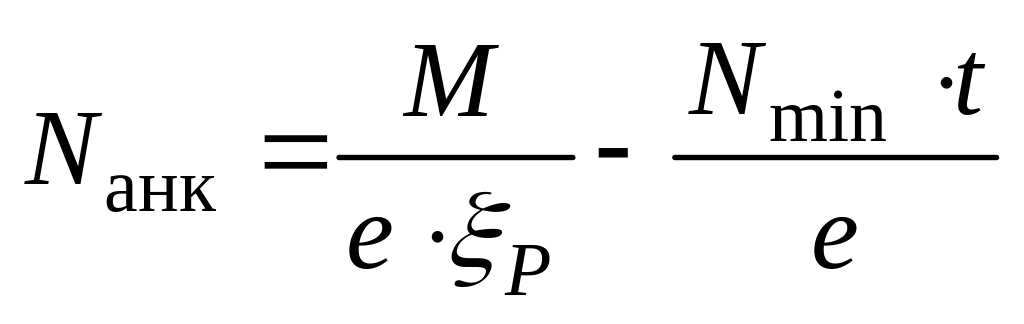

Максимальное усилие растяжения в анкерах
,
где
Сечение двух анкерных болтов находим из условия
mосл = 0,80 – коэффициент, учитывающий ослабление резьбой
mк = 0,80 - коэффициент, учитывающий концентрацию напряжения в резьбе
mн = 0,85 - коэффициент, учитывающий неравномерность работы двух анкеров
Требуемая площадь анкерных болтов
Требуемый диаметр анкера
Принимаем диаметр 30 мм (согласно [7])
Для принятого диаметра анкера в траверсе требуется отверстие в dотв = 3,2 см. Ширина траверсы должна быть не менее 3d = 3 · 3,2 = 9,6 см.
Подбор траверсы из равнополочного уголка
Величина распределенной нагрузки
bк – ширина колонны

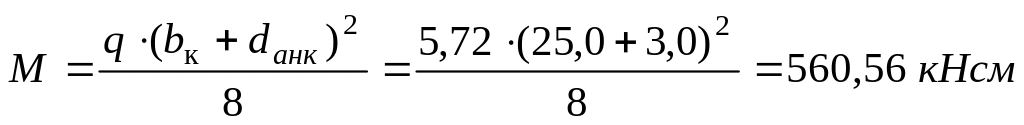

Расчетный изгибающий момент

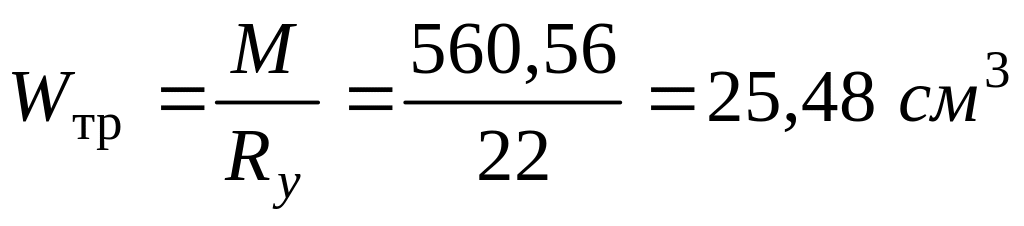

Требуемый момент сопротивления
Принимаем траверсу в виде уголка 100 х 100 х 12 по ГОСТ 8509-93*
Ширина профиля b = 10,0 см
Площадь поперечного сечения A = 22,8 см2
Толщина стенки профиля t = 1,2 см
Момент инерции сечения Iy = 208,9 см4
Момент сопротивления Wy = 29,47 см3

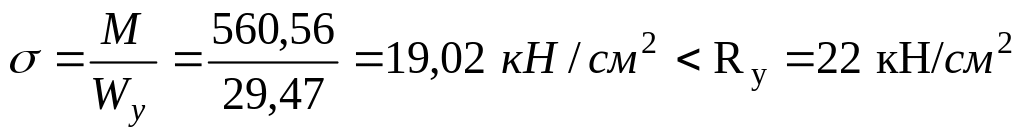

Проверка напряжений
Прочность траверсы обеспечена.
С целью исключить местный изгиб горизонтальной полки уголка, производим его усиление приваркой металлической пластины.
Расчет горизонтальных болтов
Диаметром горизонтального болта задаемся исходя из условия их расстановки относительно волокон древесины по [5], п. 5.18
Для стального болта: S1 = 7d; S2 = 3,5d; S3 = 3d
Принимаем диаметр 2,6 см
По [5], табл. 17 находим наименьшую несущую способность болта:
Симметричное соединение
Смятие в крайних элементах: Тсм = 0,8 · a · d = 0,8 · 15 · 2,6 = 31,2 кН
Изгиб нагеля из стали С235: Ти=1,8·d2+ 0,02 · a2=1,8·2,62 + 0,02·152=12,2 + 4,5=16,7 кН
Но не более Ти = 2,5 · d2 = 2,5 · 2,62 = 16,9 кН

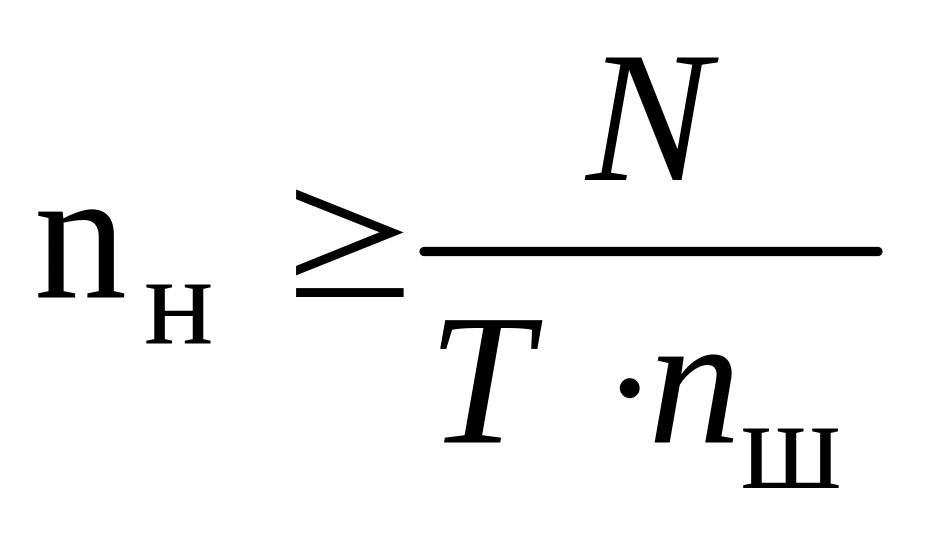

Количество горизонтальных болтов
определяется по [2], формула 55:
N – расчетное усилие, N = Nанк = 143,12 кН
T – наименьшая несущая способность, Ти = 16,7 кН
nш – число расчетных швов одного нагеля, nш = 1
Конструктивно принимаем 8 болтов.
